ASSEMBLAGE
Installation de protège-lame :
Soulever le levier du garde en haut pour déverrouiller
Avec le devant du protège-lame a élevé, abaisser le
dos du garde dans le trou de milieu le écarteur/couteau
diviseur. ppuyer le devant du garde jusqu’à ce que
c’est
parallèle à la table (voir la figure 15). Si le protège-lame
n’est pas parallèle la table, le couteau de riving n’est pas
dans écarteur (ou « en haut ») la position.
Verrouiller le garde à sa place en appuyant le levier du
garde.
NOTE : L’alignement du couteau diviseur peut être ré-
glé en fonction de différentes largeurs de lame. Voir :
Vérification et alignement du écarteur/couteau diviseur
et la lame. Vérifier que la garde de lame fonctionne libre-
ment, sans heurter d’autres pièces.
VÉRIFICATION ET ALIGNEMENT DU ÉCARTEUR/
COUTEAU DIVISEUR ET LA LAME
Voir la figure 16.
Vérification de l’alignement du écarteur/couteau diviseur :
Débrancher la scie.
Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
Relever les griffes antirebond et ensemble de protège-
lame. Placer une équerre de charpentier à côté de la lame
et ensemble de protège-lame.
NOTE : placez l’équerre de charpentier entre les dents
àpointes carbure et mesurez à partir de la lame. Cette
étapepermet de s’assurer que l’équerre de charpentier
est bienappliquée contre la lame de l’avant à l’arrière
La lame de la scie et le écarteur/couteau diviseur sont
alignés lorsque l’équerre de charpentier contacte la
lame et le écarteur/couteau diviseur uniformément,
sans laisser d’espace.
Si le écarteur/couteau diviseur n’est pas alignée sur la lame,
un réglage est nécessaire. Le écarteur/couteau diviseur doit
être dans l’alignement de l’avant vers l’arrière (horizontale-
ment) et le dessus pour inférieure (verticalement).
Réglage (horizontale) :
Relever les griffes antirebond et ensemble de protège-
lame.
Desserrer le vis le support de montage.
Repositionner le écarteur/couteau diviseur à ce que la
lame soit parfaitement alignée sur le écarteur/couteau
diviseur.
Une fois la garde correctement alignée, reserrer
fermement l’écrou papillon.
Réglage (verticale):
Lentement tourner les vis d’arrêt jusqu’à ce que le couteau
diviseur est aligné avec la lame.

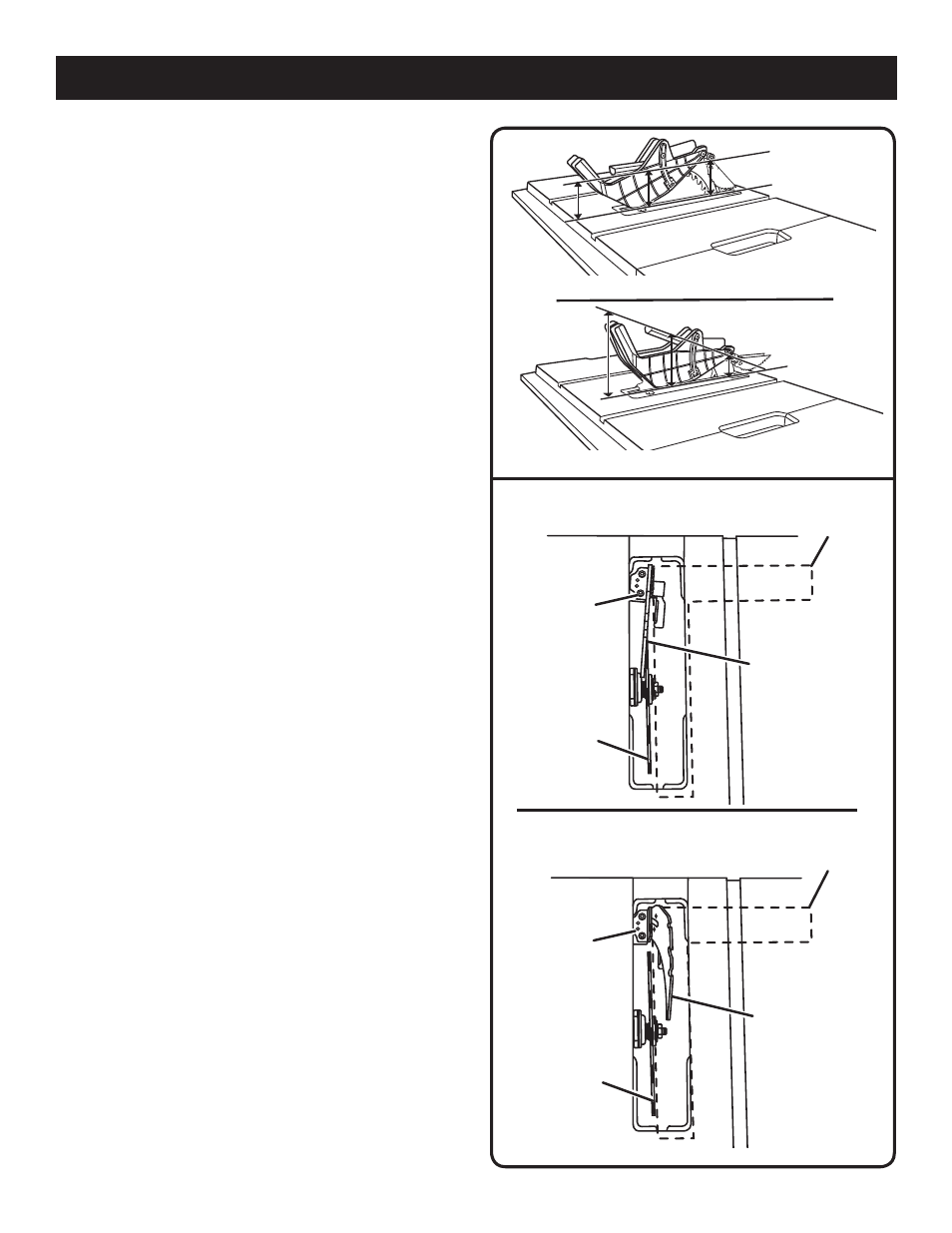

Fig. 16
CORRECT
Fig. 15
INCORRECT
VIS
ÉQUERRE DE
CHARPENTIER
ÉCARTEUR/
COUTEAU
DIVISEUR
LAME
LAME
ÉCARTEUR/
COUTEAU
DIVISEUR
VIS
D’ARRÊT
PRÉCISION HORIZONTALE
PRÉCISION VERTICALE
ÉQUERRE DE
CHARPENTIER
