RÉGLAGES
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché et que son commutateur est en position
d’arrêt (OFF). Le non-respect de cet avertissement
pourrait entraîner des blessures graves.
AVERTISSEMENT :
La lame continue de tourner en roue libre une fois que
la scie est arrêtée. Tout contact des mains avec la lame
peut causer des blessures graves.
Cette scie à table a été réglée en usine pour effectuer des
coupes très précises. Toutefois, certains composants peu-
vent avoir été désalignés pendant le transport. En outre,
après un certain temps des réglages s’avéreront probable-
ment nécessaires, du fait de l’usure.
Pour éviter des ajustements inutiles, il est bon de vérifier
les réglages soigneusement au moyen d’une équerre de
charpentier et de pratiquer des coupes d’essais sur des
chutes, avant de travailler sur une bonne pièce. Ne procéder
à aucun réglage avant d’avoir effectué des vérifications avec
une équerre et exécuté des coupes d’essai, pour s’assurer
que des réglages sont nécessaires.

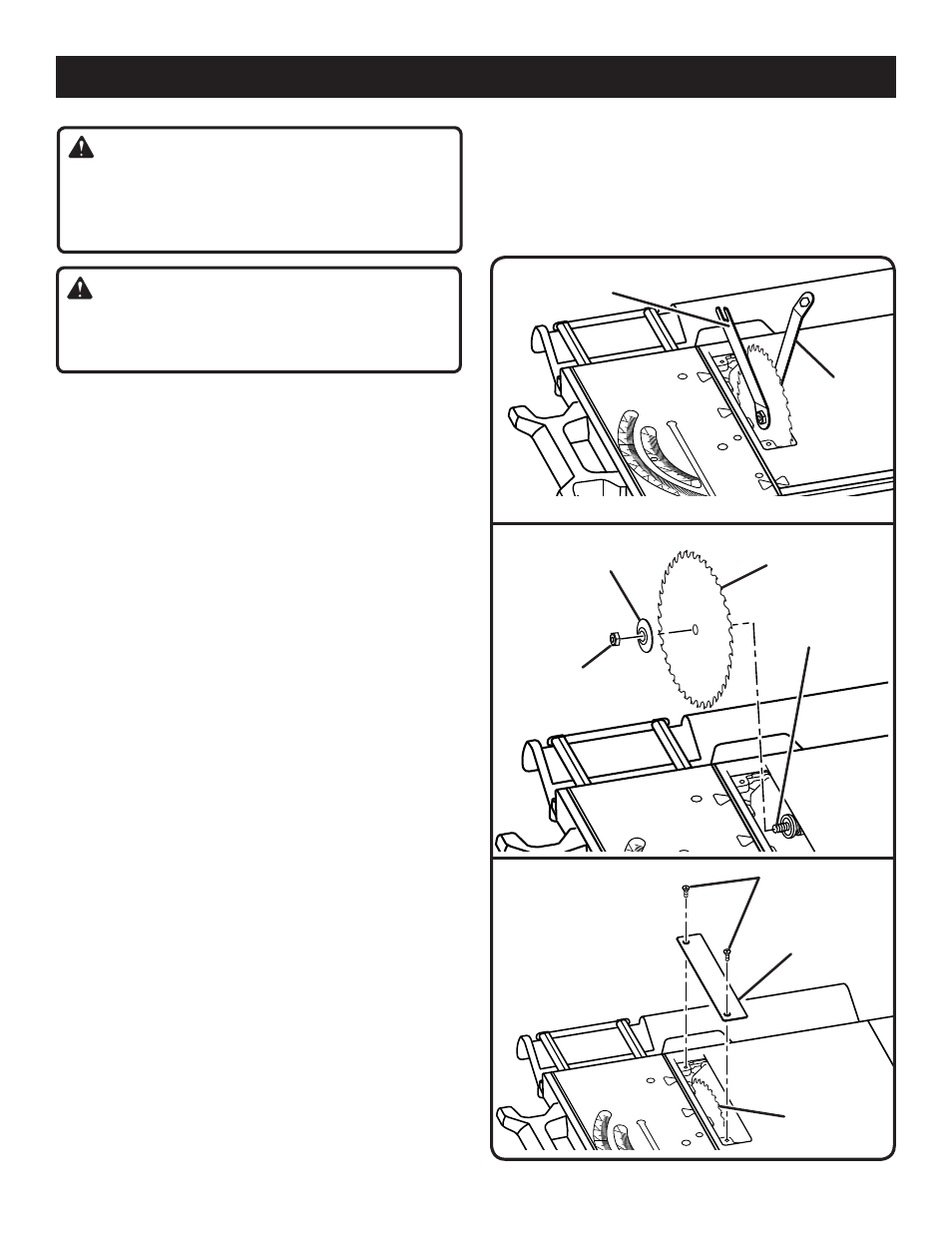

REMPLACEMENT DE LA LAME
Voir les figures 47 à 49.
NOTE : L’axe de lame est fileté à gauche.
Débrancher la scie.
Abaisser la lame, relever ou retirer la garde et retirer la
plaque de gorge.
Lever la lame à la hauteur maximum en tournant.
S’assurer que le levier de verrouillage de biseau est
verrouillée.
Insérer la clé de lame (petite) le bout ouvert méplats de
axe de lame.
Engager l’extrémité fermé de la plus grande clé sur l’écrou.
L’avoir les deux clés fermement, tirer l’hors de la clé (le
côté de droite) en avant pendant que pousser l’intérieur
(le côté gauche) au arrière de la scie.
Retirer la lame.
Installation d’une lame standard :
Placer la lame sur l’axe (pour qu’elle fonctionne correct-
ement, ses dents doivent être orientées vers le bas et
l’avant de la scie).
Installer la rondelle de la lame et écrou de lame sur axe
de lame. S’assurer que le côté concave de la rondelle
est placé contre la lame et que toutes les pièces sont
bien serrées contre le support de l’axe. S’assurer que
écrou de lame soit fermement serré. Ne pas trop serrer.
lame
Écrou
de lame
roNdelle
de lame
aXe de
lame
Plaque à
GorGe
lame
Vis
Grosse clÉ
à lame
Petite clÉ
à lame
Fig. 48
Fig. 49
Fig. 47
Faire tourner la lame à la main pour s’assurer qu’elle
fonctionne librement.
Abaisser la lame et remettre la plaque à gorge en
place.
NOTE : Pour l’installation d’une lame spéciale, suivre les
instructions fournies avec cette lame.
