FONCTIONNEMENT
RÉGLAGE DE LA PROFONDEUR DE LAME

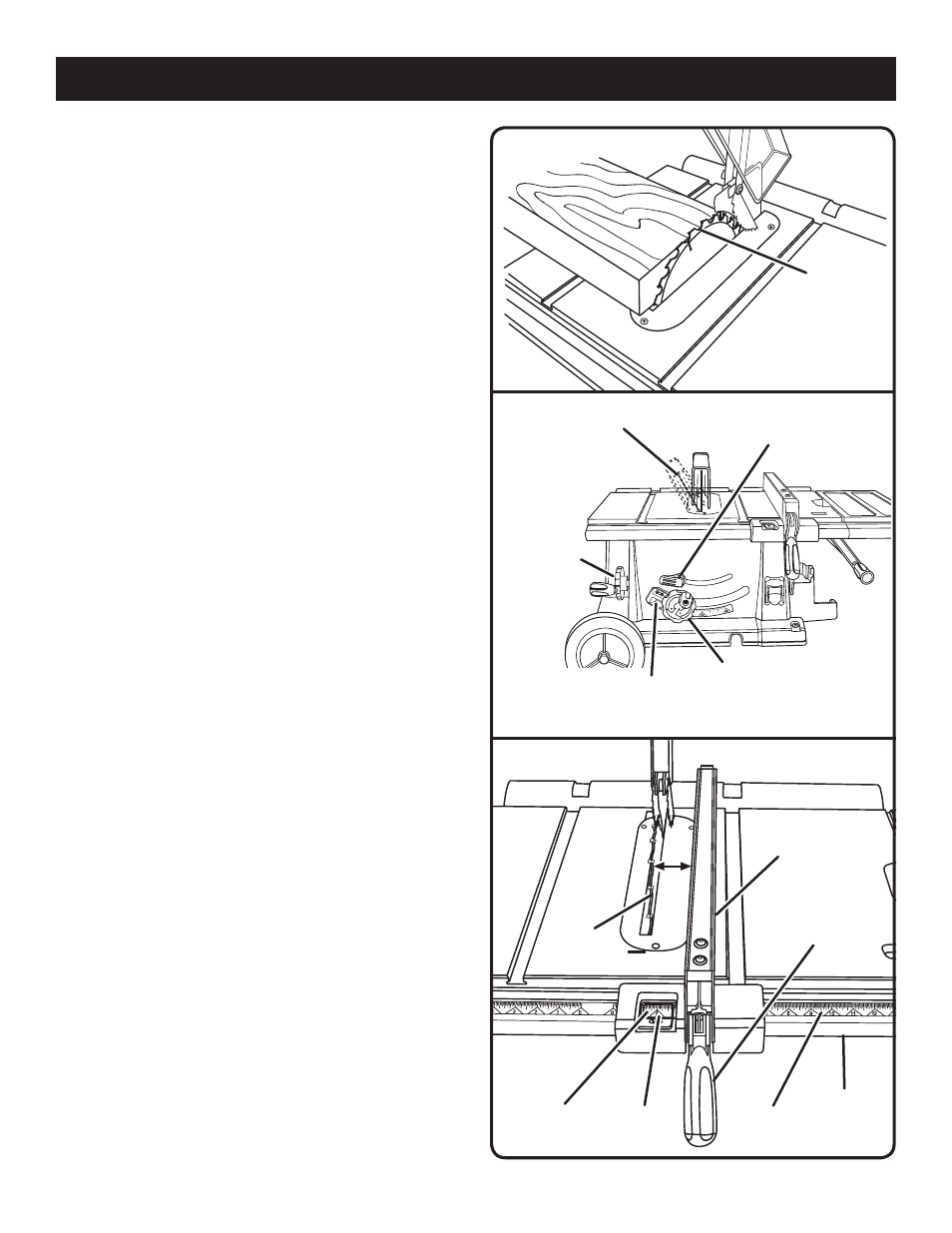

Voir la figure 18.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d’environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.
Pousser le levier de verrouillage de biseau vers la gauche,
afin de pouvoir régler l’angle de coupe.
Relever la lame en tournant el volant de réglage de hauteur
vers la gauche ou l’abaisser en tournant le volant de
réglage vers la droite.
RÉGLAGE DE L’ANGLE DE LAME
Voir la figure 19.
Déverrouiller le levier de verrouillage de biseau.
Inclinez la lame en tournant la volante de réglage de
biseau jusqu'à ce que l'indicateur d'inclinaison indique
l'angle voulu.
Serrer fermement le levier de la volante de réglage de
biseau afin qu’il maintienne cette dernière en place.
POUR RÉGLER L'ÉCHELLE GARDUÉE SUR
LA LAME
Voir la figure 20.
L'échelle offre une graduation de 0 à 686 mm (0 à 27 po) sur
la droite de la lame et de 0 à 178 mm (0 à 7 po) sur la gauche.
L'utilisateur peut sélectionner n'importe quelle mesure voulue
à l'intérieur de ces gammes. Respectez les étapes suivantes
pour régler l'échelle selon la lame et le curseur. Commencez
avec la lame se trouvant à la perpendiculaire (verticale).
Desserrez le guide longitudinal en relevant la manette de
verrouillage.
À l'aide d'une équerre de charpentier, réglez le guide
longitudinal à 51 mm (2 po) du bord de la lame.
Desserrer la vis de l’indicateur gradué.
Réglez la indicateur d'echelle jusqu'à ce que le repère de
51 mm (2 po).
Serrez le vis de guidage et vérifiez la dimension et le guide
longitudinal dans.
CREUX
INDICATEUR
DE BISEAU
LEVIER DE VERROUILLAGE DE
LA COUPE EN BISEAU
LAME INCLINÉE
Fig. 18
VOLANTE
DE RÉGLAGE
DE BISEAU
Fig. 19
VOLANT DE RÉGLAGE
DE HAUTEUR
MANETTE DE
VERROUILLAGE
LAME
RAIL
AVANT
ÉCHELLE
INDICATEUR
GRADUÉ
REPÈRE DE
51 mm (2 po)
Fig. 20
2 po
GUIDE
LONGITUDINAL
