RÉGLAGES
RETRAIT/REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 33.
AVERTISSEMENT :
Assurez-vous que le commutateur est en position arrêt que
la scie est débranchée, sous peine de provoquer un démarrage
accidentel pouvant entraîner des blessures graves.
AVERTISSEMENT :
Abaisser la lame au-dessous de la table pendant la repose
de la passe-lame. Le non-respect de cette mise en garde peut
entraîner des blessures graves.
Pour retirer la plaque à gorge, commencer
abaisser la lame et
par ôter la vis de maintien à l’aide d’un tournevis Phillips.
Soulever la plaque à gorge.
Pour réinstaller la plaque, abaisser la lame audessous
de la table pendant la repose de la passe-lame, placez-la dans
la plaque l’ouverture.
Insérer la vis de la plaque à gorge et la serrer fermement.
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
DE REFENTE PAR RAPPORT À LA LAME
Voir figure 34.
AVERTISSEMENT :
Avant d'effectuer tout réglage, assurez-vous que la outil est
débranchée et que l'interrupteur est en position OFF (arrêt). Le
non-respect de cette règle peut occasionner de graves blessures.
Relevez la manette de verrouillage pour permettre le déplacement
du guide de refente.
Mettez une équerre de charpentier à côté de la lame et déplacez
le guide de refente jusqu'à l'équerre. Prenez note de la mesure
sur l'échelle du guide.
Reculez le guide et tournez l'équerre de charpentier de 180
o
pour
vérifier l'autre côté.
Si les deux dimensions ne sont pas les mêmes, desserrez les
deux vis du guide et alignez-le.
Resserrez les deux vis.
Faites deux ou trois coupes d'essai dans des chutes. Si les
coupes ne sont pas d'équerre, répétez le procédé.
AVERTISSEMENT :
Avant de rebrancher la scie pour faire des coupes d'essai,
assurez-vous que l'interrupteur se trouve à la position ARRÊT et
que le protège-lame est en place. Sinon des blessures graves
pourraient s'ensuivre.

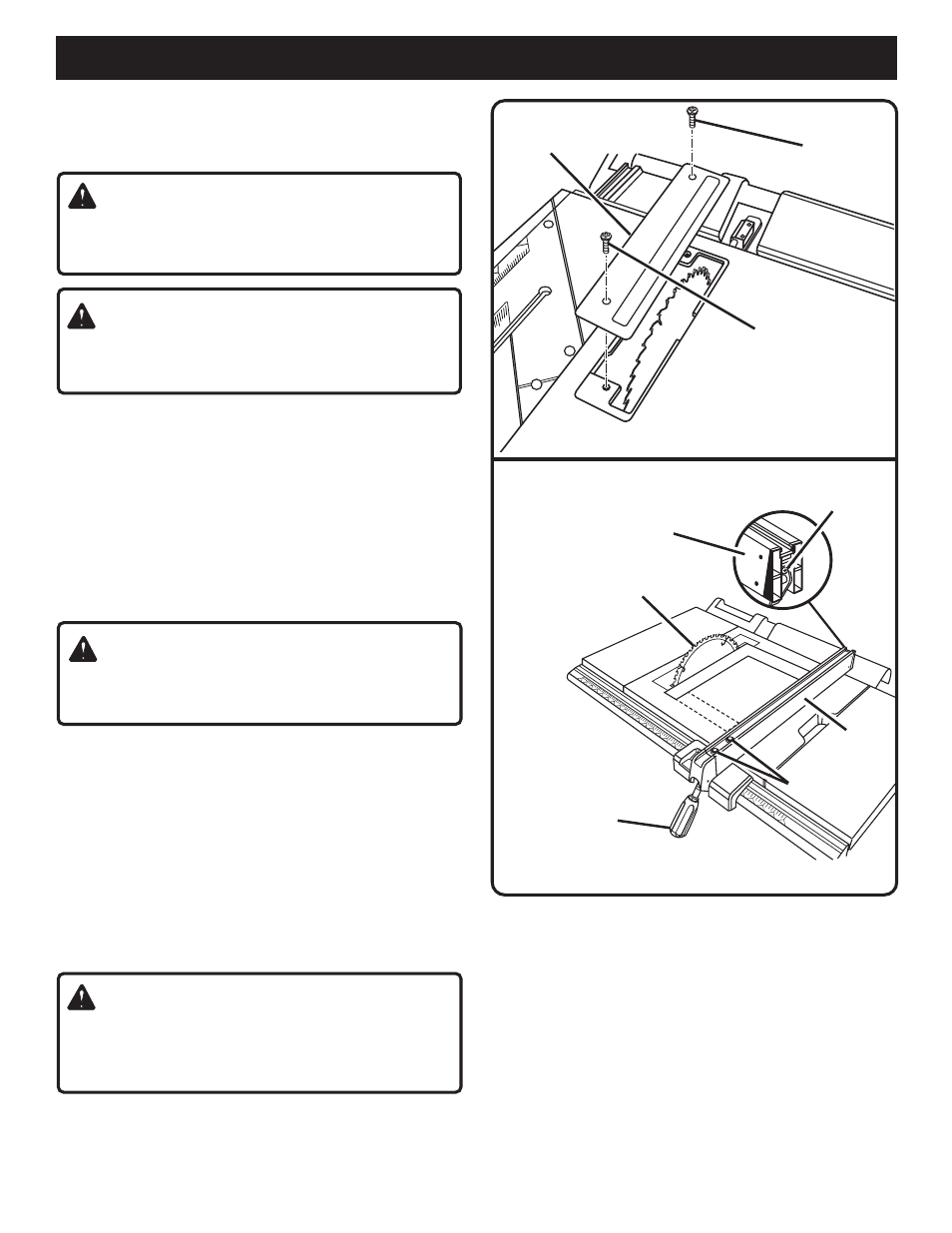

Fig. 33
VIS
PLAQUE
À GORGE
VIS
LAME
MANETTE DE
VERROUILLAGE
Fig. 34
VIS
GUIDE DE
REFENTE
VIS DE
SERRAGE
GUIDE DE
REFENTE
