9
INSTALLATION DU BLOC-MOTEUR SUR
L’ACCESSOIRE
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque
le moteur tourne. Ceci pourrait causer des blessures
graves.
L’accessoire se raccorde au bloc-moteur à l’aide d’un
dispositif de couplage.

Desserrer le bouton du coupleur et retirer le capuchon
d’extrémité de l’accessoire.
 Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton s’enclenche dans
le trou de positionnement.
REMARQUE : Si le bouton ne s’engage pas complètement
dans le trou de positionnement, les tubes ne sont
pas solidement maintenus l’un dans l’autre. Tourner
légèrement les tube dans les deux sens jusqu’à ce que
le bouton s’engage complètement.
 Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil et le vérifier de temps à autre pour éviter le risque
de blessures graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Retrait ou remplacement de l’accessoire :

Desserrer le bouton.
 Enfoncer le bouton et tourner les tubes pour les
séparer.
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 3.

Retirer les 2 écrous papillon, les 2 boulons et le coller de
la poignée avant.
 Installer la poignée avant sur le dessus du tube d’arbre
et la positionner pour un confort de travail maximum.
 Insérer le boulon dans les trous de la poignée avant.
REMARQUE : La tête du boulon s’adapte dans le logement
moulé d’un côté de la poignée.
 Réinstaller le collier, les boulons et les écrous papillon.
 Serrer fermement l’écrou papillon.
ASSEMBLAGE

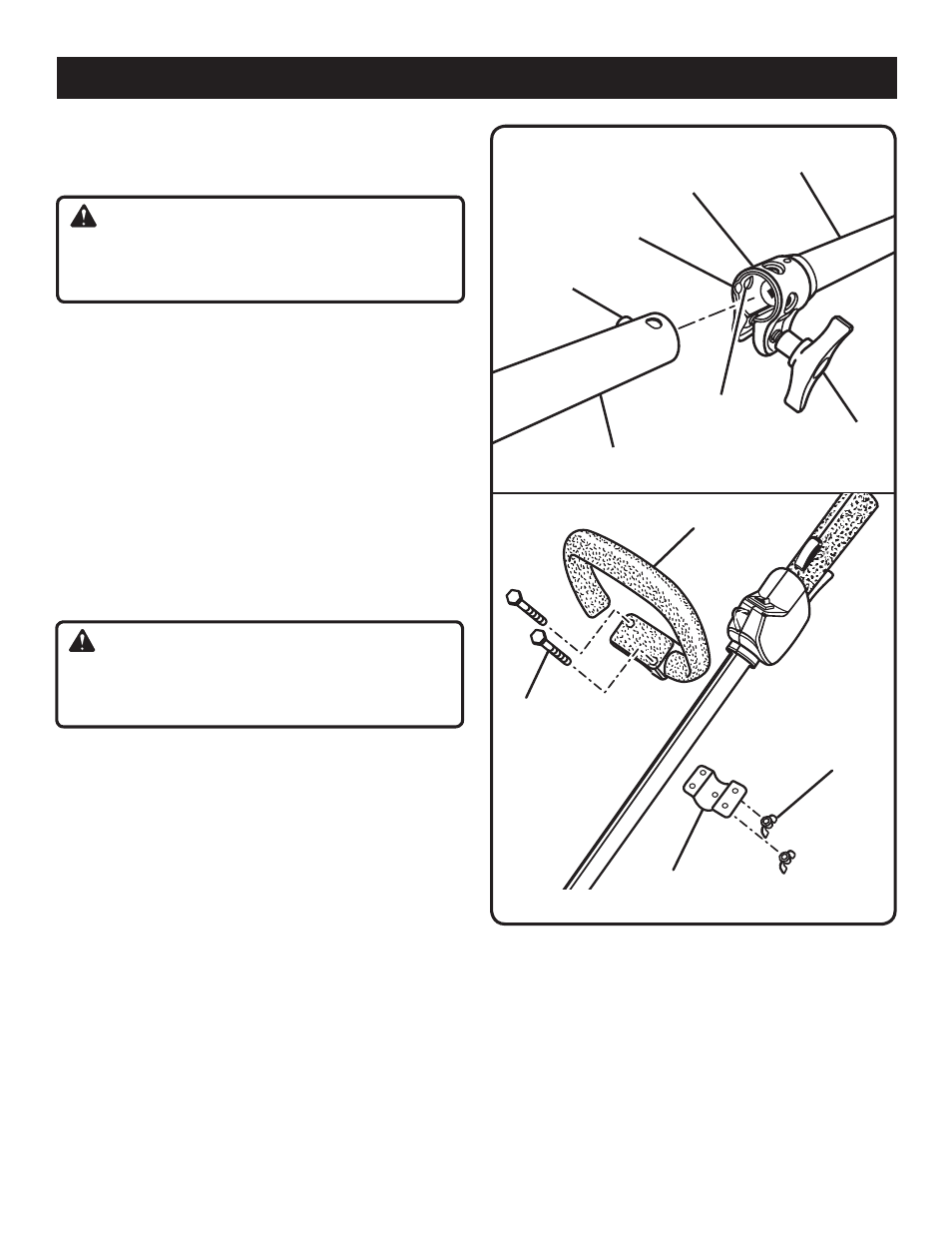

Fig. 2
Fig. 3
ACCOUPLEMENT
BOUTON
ACCESSOIRE
TUBE DU
BLOCK-MOTEUR
TROU DE
POSITIONNEMENT
LOGEMENT
GUIDE
BOUTON
ÉCROU
PAPILLON
POIGNÉE AVANT
BOLT
SERRE-JOINT
