Réglages, Avertissement – Ryobi SS180K Manuel d'utilisation
Page 10

10

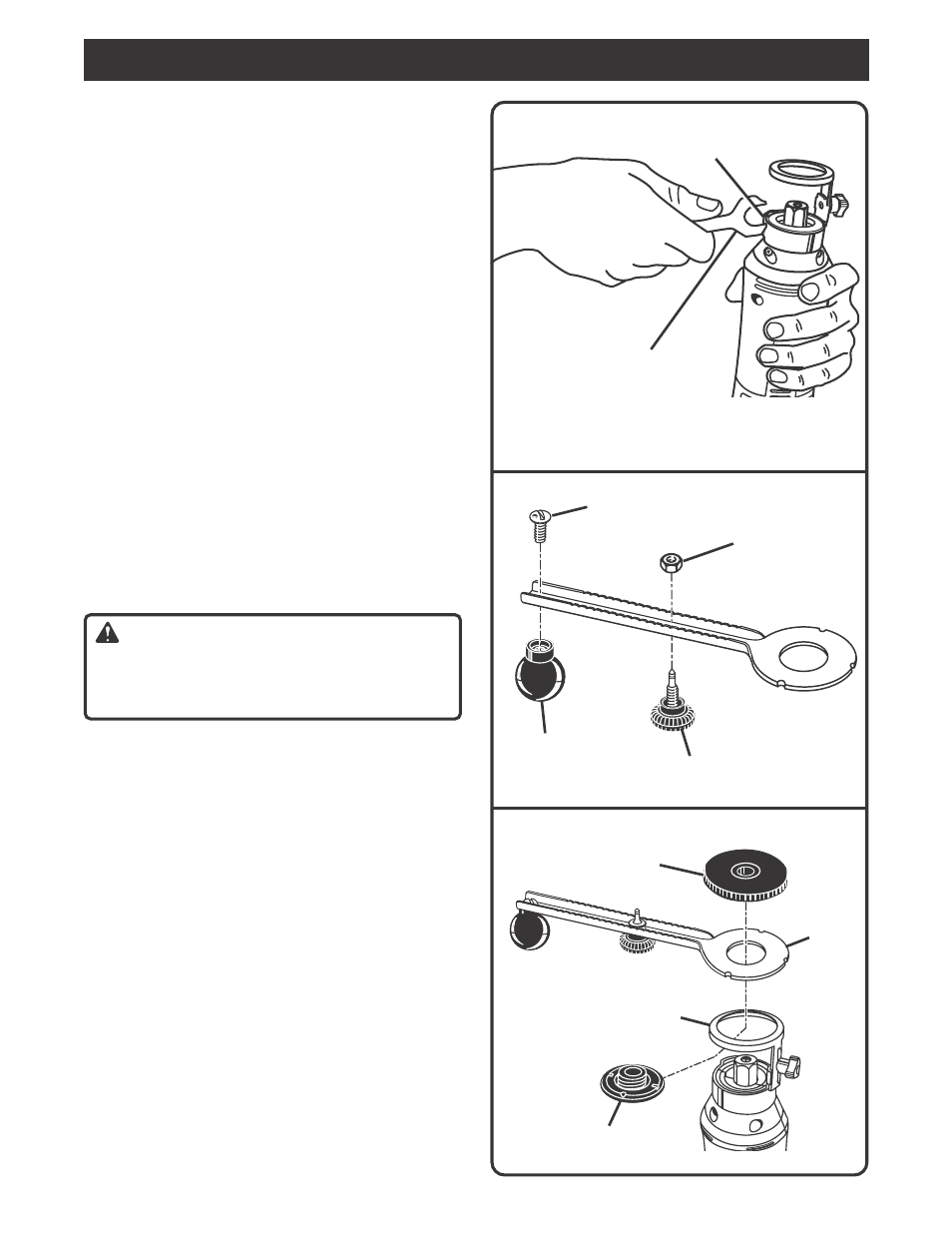

ENLÈVEMENT DE L’ANNEAU DE RÉGLAGE
DE LA PROFONDEUR
Voir figure 4.
Suivez ces directives pour l’enlèvement de l’anneau de
réglage de la profondeur.
■ Mettez la clé dans la languette de l’anneau de réglage
de la profondeur.
■ Appuyez sur la languette à ressort.
■ Relevez l’anneau de réglage de la profondeur hors de
l’outil.
ASSEMBLAGE DU GABARIT DE COUPE
DE CERCLE
Voir figure 5.
Suivez ces directives pour l’assemblage du gabarit de
coupe de cercle.
■ Installez la poignée avec la vis fournie.
■ Installez le bouton de la pointe de pivotement avec
l’écrou fourni.
MONTAGE DU GABARIT DE COUPE DE
CERCLE
Voir figure 6.
Suivez ces directives pour le montage du gabarit de coupe
de cercle.
■ ENLEVEZ LA BATTERIE DE VOTRE SPEED SAW.
AVERTISSEMENT:
Si vous n'enlevez pas la batterie, il risque d'en résulter
une mise en marche accidentelle pouvant entraîner des
blessures graves.
■ Au besoin, assemblez le gabarit de coupe de cercle.
Reportez-vous à la section précédente «ASSEMBLAGE
DU GABARIT DE COUPE DE CERCLE».
■ Enlevez au besoin la mèche. Reportez-vous à la section
antérieure «INSTALLATION/ENLÈVEMENT DE
MÈCHE».
■ Placez l’adaptateur sous l’anneau de réglage de la
profondeur.
NOTE: Assurez-vous que l’adaptateur s’ajuste bien.
■ Placez le bras du gabarit de coupe de cercle sur
l’anneau de réglage de la profondeur.
■ Vissez l’anneau taraudé sur l’adaptateur, pour fixer le
bras de coupe de cercle.
■ Installez la mèche. Reportez-vous à la section antérieure
«INSTALLATION/ENLÈVEMENT DE MÈCHE».
RÉGLAGES
Fig. 4
Fig. 5
Fig. 6
POIGNÉE
BOUTON DE LA POINTE
DE PIVOTEMENT
ADAPTATEUR
ANNEAU
TARAUDÉ
CLÉ
LANGUETTE
VIS
ÉCROU
BRAS DU
GABARIT
DE COUPE
DE CERCLE
ANNEAU DE
RÉGLAGE DE
LA PROFONDEUR
