9
AVERTISSEMENT:
Votre visseuse ne doit jamais être branchée lorsque
vous installez des pièces, faites un réglage ou un
nettoyage, installez ou retirez l’embout et même quand
elle n'est pas utilisée. En débranchant votre visseuse,
vous éviterez des démarrages accidentels qui peuvent
causer des blessures graves.
DÉMONTAGE DU PORTE-EMBOUT MAGNÉTIQUE:
■ Tirez la bague de réglage. La bague de réglage et le nez
réglable s'enlèvent ensemble du carter du réducteur.
■ Retirez le porte-embout magnétique. Retirez le porte-
embout avec des pinces s'il est difficile de le faire avec
les doigts.
REMONTAGE DU PORTE-EMBOUT ET DU NEZ:
■ Poussez le porte-embout dans l'orifice hex. de la broche
jusqu'à ce que la bille s'enclenche dans la rainure de la
tige du porte-embout.
■ Montez le nez réglable sur le carter du réducteur.
Alignez la nervure à l'intérieur du nez réglable avec la
rainure du carter du réducteur et poussez le nez aussi
loin que possible.

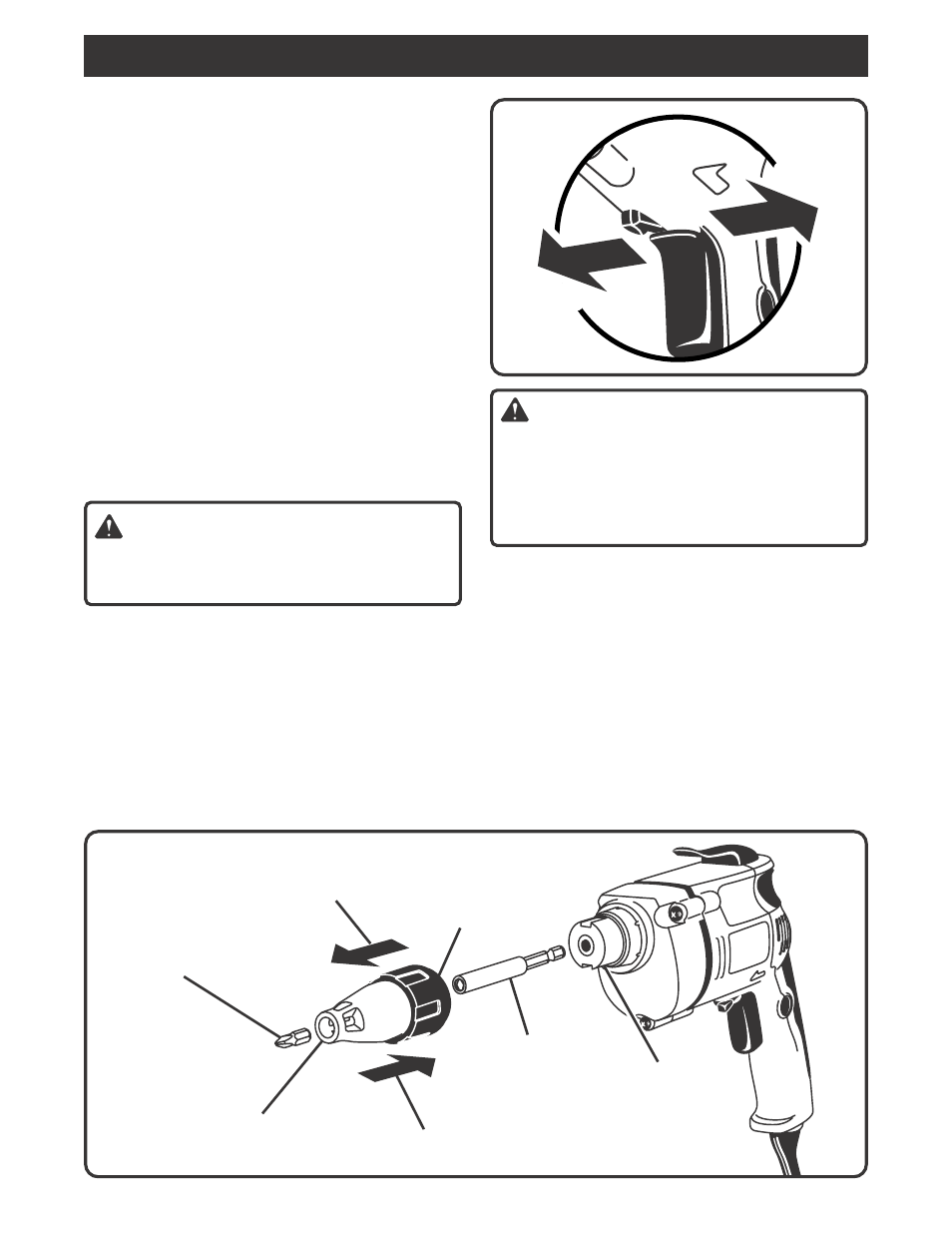

RÉVERSIBLE
Voir figure 4.
Cet outil est réversible. Le sens de rotation est commandé
par un levier situé au-dessus de la détente de l'interrupteur.
Votre visseuse étant tenue en position normale d'utilisation,
le levier de sens de rotation doit être situé à la gauche de
l'interrupteur pour le vissage. Le sens de rotation inverse
(marche arrière) est obtenu lorsque le levier est situé à la
droite de l'interrupteur.
La conception de l'interrupteur ne permet pas le
changement du sens de rotation lorsque la visseuse est
en marche. Relâchez la détente de l'interrupteur et
attendez que la visseuse s'arrête avant de changer le
sens de rotation.
Note: Votre visseuse ne fonctionne pas tant que le levier
de marche avant/marche arrière ne se trouve pas
complètement situé à gauche ou à droite.
INSTALLATION/REMPLACEMENT DU
PORTE-EMBOUT ET DES EMBOUTS
Voir figure 5.
■ Débranchez la visseuse.
AVERTISSEMENT:
Si la visseuse n'est pas débranchée, vous vous exposez
à une mise en marche accidentelle et à de graves
blessures.
INSTALLATION OU REMPLACEMENT DES EMBOUTS:
■ Installez des embouts de 1/4 po (6,4 mm) en les insérant
dans le porte-embout magnétique.
Note: Il n'est pas nécessaire de retirer le nez réglable
pour installer ou retirer les embouts. La figure 5 illustre
le porte-embout magnétique et l'emplacement du porte-
embout à l'intérieur du nez.
■ Enlevez les embouts de 1/4 po (6,4 mm) en les tirant
hors du porte-embout magnétique.
FONCTIONNEMENT
MARCHE
AVANT
MARCHE
ARRIÈRE
Fig. 4
Fig. 5
BAGUE DE
RÉGLAGE
CARTER DU
RÉDUCTEUR
EMBOUT DE
TOURNEVIS DE
6,4 mm (1/4 po)
PORTE-EMBOUT
MAGNÉTIQUE AVEC
ORIFICE HEXAGONAL
DE 6,4 mm (1/4 po)
NEZ
RÉGLABLE
TIREZ POUR ENLEVER
LE NEZ RÉGLABLE
ALIGNEZ ET POUSSEZ POUR
REMONTER LE NEZ RÉGLABLE
