Page 9
FONCTIONNEMENT
■ Alignez le trou de la queue de la lame et le serre-lame avec
le tenon de la biellete de la scie, puis insérez les deux sur le
tenon de la biellette de la scie.
■ Serrez bien la vis du serre-lame. Ne la serrez pas trop ou
n'utilisez pas de rallonge pour la clé hex.
■ Enlevez la clé hex et rangez-la dans son logement.
NOTE: Le serre-lame peut parfois coller sur la biellette
mobile, ce qui peut empêcher la bride de s'ouvrir suffisamment
pour insérer ou enlever la lame. Si cela se produit, desserrez
le serre-lame à l'aide de la clé hex, puis tapez légèrement sur
l'extrémité de la clé hex avec un maillet.

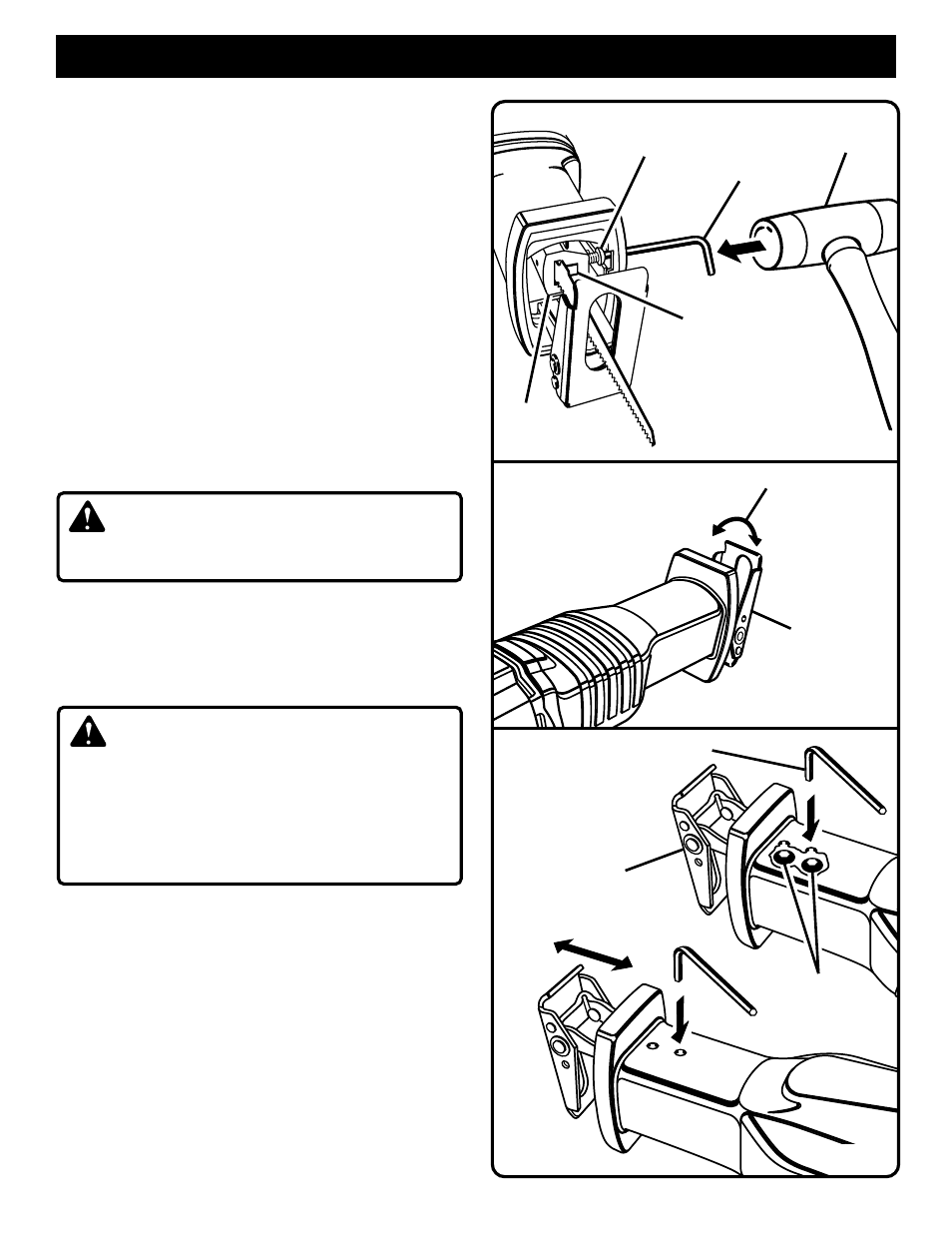

Voir figure 4.
MONTAGE DE LA SEMELLE
Voir figure 5.
La vitesse et la puissance de votre scie peuvent être augmentées
ou diminuées en fonction de la position du sélecteur de vitesse.
La semelle est réglable, permettant l'utilisation des dents de la
scie à différents endroits de la lame.
POUR CHANGER LA POSITION DE L'ENSEMBLE DE
SEMELLE:
Voir figure 6.
■ DÉBRANCHEZ LA SCIE.
AVERTISSEMENT:
Si la scie n'est pas débranchée, vous vous exposez à une
mise en marche accidentelle et à de graves blessures.
■ Desserrez la vis à tête rondes du bâti de réducteur à l'aide de
la clé hex de 3 mm mentionnée ci-dessus.
■ Positionnez l'ensemble de semelle.
■ Resserrez bien la vis à tête ronde. Ne la serrez pas trop ou
n'utilisez pas de rallonges pour la clé hex.
■ Enlevez la clé hex et rangez-la dans son logement.
Fig. 5
MAILLET
VIS DU
SERRE-LAME
Fig. 4
PIVOTE
VIS À TÊTE
RONDE
Fig. 6
BIELLETTE MOBILE
DE LA SCIE
SERRE-LAME
ENSEMBLE
DE SEMELLE
ENSEMBLE
DE SEMELLE
CLÉ HEX
CLÉ HEX
ADVERTENCIA:
Si vous coupez un ou des fils électriques dans un mur, la
lame, le serre-lame et la biellette de la scie peuvent éntre mis
sous tension. Ne touchez pas les parties métaliques de outil
pendant la coupe dans un mur; ne prenez l'outil. Assurez-
vous qu'il n'y a pas de fil electique, de tuyau d'eau ni un
danger mécanique lá oú la lame doit couper lors de la coupe
dans un mur.
