ENSEMBLE DE SEMELLE
FONCTIONNEMENT
INSTALLATION DE LA LAME
Voir figure 3.
■ DÉBRANCHEZ LA SCIE.
AVERTISSEMENT:
Si la scie n'est pas débranchée, vous vous exposez à une
mise en marche accidentelle et à de graves blessures.
■ Enlevez la clé Allen de 5/32 po fournie avec la scie, de son
logement. NOTE: Le logement de la clé Allen est situé à la
partie inférieure de la poignée de la scie.
Voir figure 1.
■ Desserrez suffisamment la vis du serre-lame pour pouvoir
insérer la lame entre le serre-lame et le tenon de la biellette
mobile. NOTE: Il n'est jamais nécessaire d'enlever le serre-
lame de l'outil ou la vis du serre-lame pour changer la lame.
■ Alignez le trou de la queue de la lame et le serre-lame avec
le tenon de la biellete de la scie, puis insérez les deux sur le
tenon de la biellette de la scie.
■ Serrez bien la vis du serre-lame. Ne la serrez pas trop ou
n'utilisez pas de rallonge pour la clé Allen.
■ Enlevez la clé Allen et rangez-la dans son logement.
NOTE: Le serre-lame peut parfois coller sur la biellette
mobile, ce qui peut empêcher la bride de s'ouvrir suffisamment
pour insérer ou enlever la lame. Si cela se produit, desserrez
le serre-lame à l'aide de la clé Allen, puis tapez légèrement
sur l'extrémité de la clé Allen avec un maillet.
Voir figure 4.
MONTAGE DE LA SEMELLE
Voir figure 5.
La semelle est réglable, permettant l'utilisation des dents de la
scie à différents endroits de la lame.
Trois positions de coupe sont disponibles pour des coupes
utilisant des lames normales. Trois positions de coupe sont
disponibles pour des coupes utilisant des lames pour coupe au
ras.
POUR CHANGER LA POSITION DE L'ENSEMBLE DE
SEMELLE:
■ DÉBRANCHEZ LA SCIE.
AVERTISSEMENT:
Si la scie n'est pas débranchée, vous vous exposez à une
mise en marche accidentelle et à de graves blessures.
■ Desserrez la vis de blocage du bâti de réducteur à l'aide de
la clé Allen de 5/32 po mentionnée ci-dessus.
■ Positionnez l'ensemble de semelle et alignez-le à l'encoche
désirée.
NOTE: Pour changer d'une coupe normale à une coupe au
ras, tournez l'ensemble de base de 90
°
vers la droite.
Tournez-le de 90
°
vers la gauche pour changer d'une coupe
au ras à une coupe normale.
■ Resserrez bien la vis de blocage. Ne la serrez pas trop ou
n'utilisez pas de rallonge pour la clé Allen.
■ Enlevez la clé Allen et rangez-la dans son logement.
TROU DU
SERRE-LAME
MAILLET CLÉ
ALLEN
VIS DU
SERRE-LAME
SERRE-LAME
VIS DE BLOCAGE
ENCOCHES POUR LES
COUPES NORMALES
CLÉ
ALLEN
ENCOCHE
BÂTI DU
RÉDUCTEUR
BIELLETTE MOBILE
DE LA SCIE

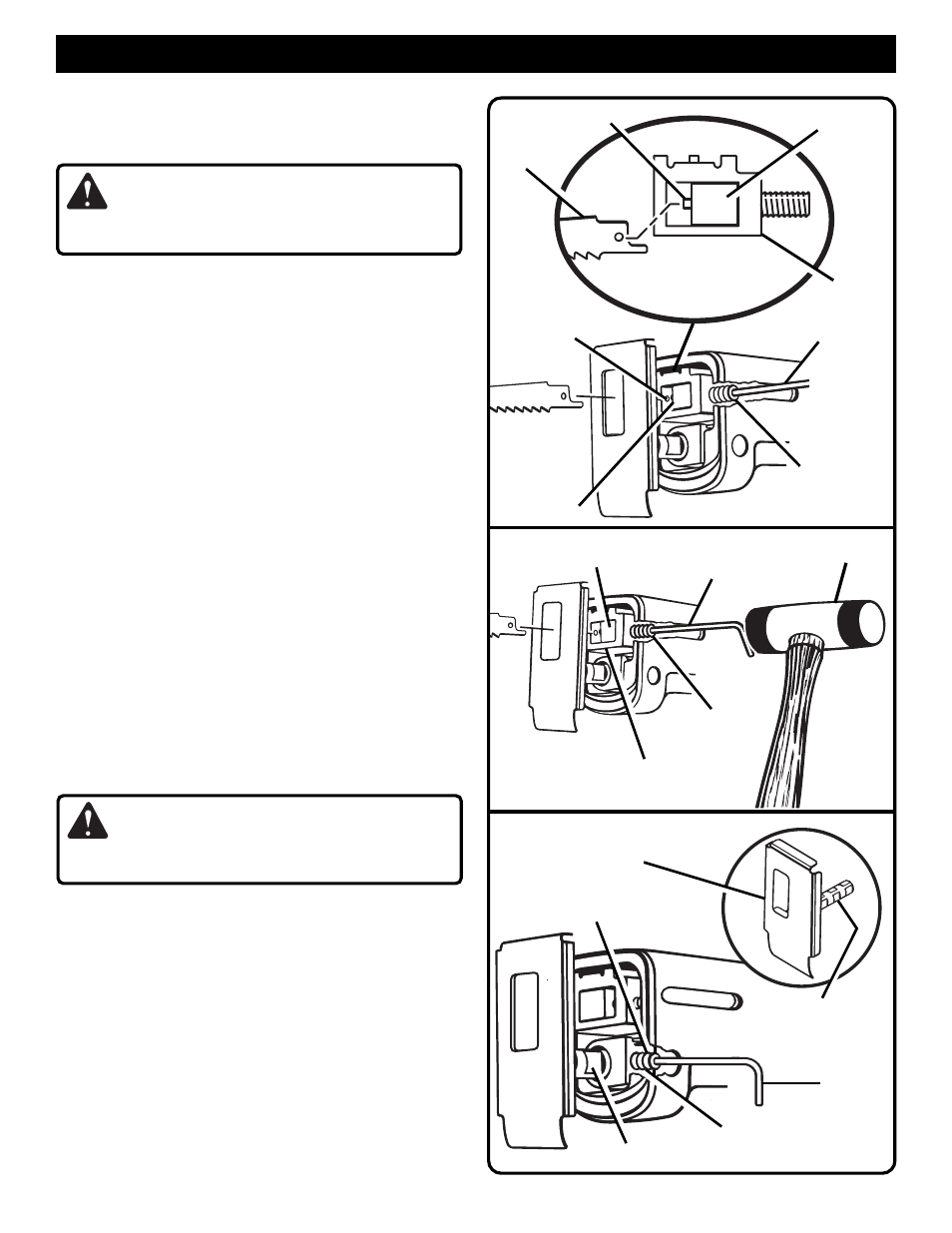

Fig. 4
Fig. 3
Fig. 5
BIELLETTE
MOBILE
DE LA SCIE
LAME
SERRE-
LAME
VIS DU
SERRE-LAME
CLÉ
ALLEN
TENON
TENON
