14
VIS DE TENSION
DE CHAÎNE
Fig. 19
ÉCROU DU GUIDE
Fig. 20
ROTATION DE
LA CHAÎNE
ÉCROU DU GUIDE
CHAÎNE PIGNON
Fig. 18
ENTRETIEN

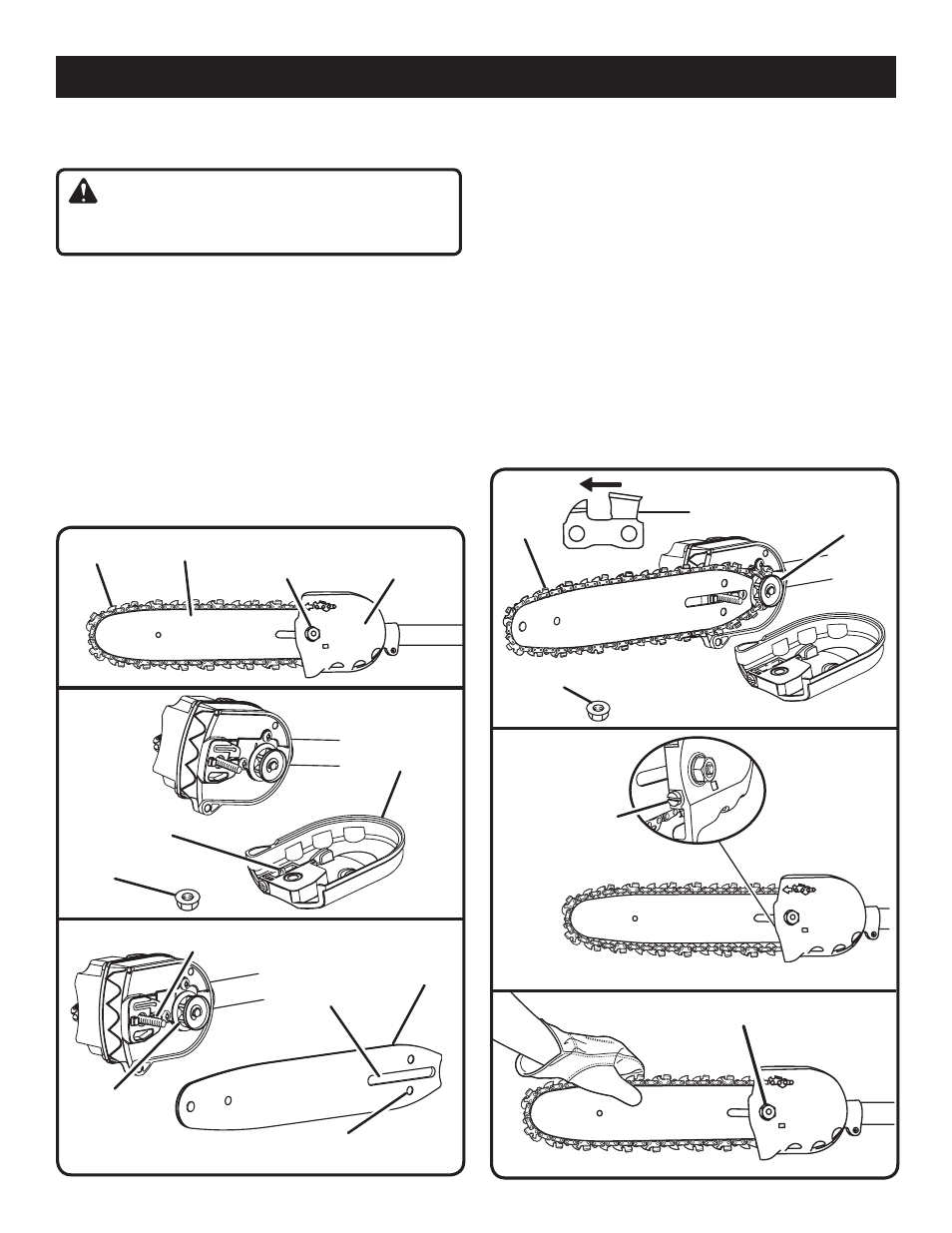

REMPLACEMENT DE LA GUIDE
Voir les figures 15 à 20.
AVERTISSEMENT :
Pour éviter des risques de blessures, arrêter le moteur avant de
remplacer le guide, la chaîne ou d’effectuer un entretien.
 Retirer l’écrou du guide et le couvercle du carter
d’engrenages.
 Le guide comporte une fente qui s’engage sur le goujon. Le
guide comporte également un trou qui s’engage sur l’axe de
tension de la chaîne.
 Placer la barre sur le goujon, de façon à ce que l’axe de tension
de la chaîne soit inséré dans son trou.
 Engager la chaîne sur le pignon et dans la rainure du guide. Les
dents du haut du guide doivent être orientées vers l’avant, dans
le sens de rotation de la chaîne.
 Remettre le couvercle du carter d’engrenages et l’écrou du
guide en place. Serrer l’écrou du guide à la main seulement.
Le mouvement du guide est nécessaire pour le réglage de la
tension.
 Éliminer complètement le mou de la chaîne en tournant la vis
de réglage de tension vers la droite jusqu’à ce que la chaîne
soit bien ajustée dans la rainure du guide.
 Relever l’extrémité du guide pour vérifier le mou. Lâcher
l’extrémité du guide et tourner la vis de tension de la
chaîne de 1/2 tour vers la droite. Répéter l’opération
jusqu’à ce que le mou soit complètement éliminé.
 Maintenir l’extrémité du guide relevée et serrer fermement
l’écrou de montage.
 La chaîne est correctement tendue lorsqu’elle ne présente
pas de mou en dessous du guide et qu’elle est bien
serrée mais peut cependant être tournée à la main sans
se gripper.
REMARQUE : Si la chaîne est trop tendue, elle ne peut pas
tourner. Desserrer légèrement l’écrou du guide et tourner
la vis de tension de 1/4 de tour vers la gauche. Relever
l’extrémité du guide et resserrer l’écrou de montage.
BARRE CARTER
D’ENGRENAGES
ÉCROU DU
GUIDE
CHAÎNE
Fig. 15
CARTER
D’ENGRENAGES
AXE DE TENSION
DE CHAÎNE
ÉCROU DU GUIDE
Fig. 16
FENTE
DU GOUJON
DE GUIDE
GOUJON DE GUIDE
TROU D’AXE DE
TENSION DE CHAÎNE
BARRE
PIGNON
Fig. 17
