Ryobi RY52002 - Manuel (Page 9)

8 9
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant entraîner
des blessures graves, toujours déconnecter le fil de bougie
de moteur de la bougie d’allumage avant d’assembler des
pièces.

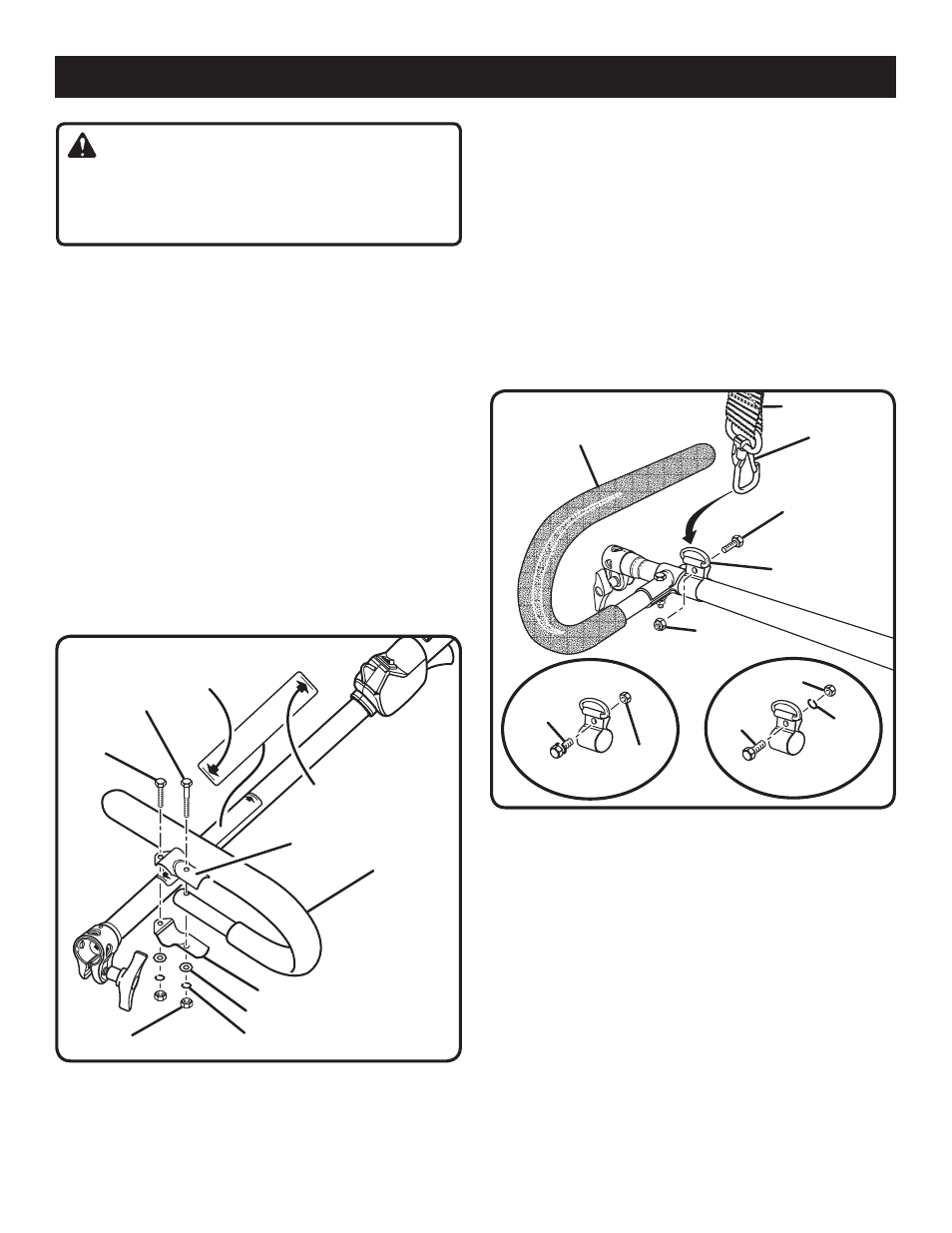

INSTALLATION DE LA POIGNÉE DE
PROTECTION EN « J »
Voir la figure 2.
n
Tenir les brides supérieure et inférieure serrées contre le
tube d’arbre, de façon à ce que la poignée soit positionnée
à la gauche de l’opérateur.
n Insérer l’extrémité de la poignée entre les brides.
n Aligner les trous de boulon et insérer le boulon long
(1/4-20 x 1 -1/2 po) dans le côté de la poignée.
n Installer le boulon court (1/4-20 x 1 po) de l’autre côté de
la bride. Installer la rondelle plate, les rondelles frein et les
écrous à six pans pour maintenir l’ensemble en place.
n Une fois l’assemblage terminé, ajuster la position de la
poignée avant pour obtenir le meilleur équilibre et le meilleur
confort d’utilisation.
n Serrer le boulon long avant le boulon court.
REMARQUE : La poignée de protection en « J » doit être placée
plus près le l’accouplement pour l’élagage et plus près du bloc
moteur pour la taille de bordures. Voir l’autocollant du logement
de l’arbre pour la position correcte de la poignée.
ASSEMBLAGE
RONDELLE PLATE
RONDELLE FREIN ÉCROU
SERRE- JOINT
n Sortir les écrous hexagonaux, rondelles de frein et boulon
du support de bandoulière.
n Écarter les extrémités du support pour allonger
légèrement.
n Glisser le support sur l’arbre de bloc-moteur directement
derrière la poignée de protection en « J ».
n Serrer ensemble les extrémités du support pour resserrer.
n Réinstaller le boulon, la rondelle frein et l’écrou hexagonal
pour bloquer.
n Accrocher la bandoulière sur son ancrage.
REMARQUE : Pour obtenir un équilibre correct, accrocher
la bandoulière sur l’ancrage de bandoulière d’épaule et
utiliser l’ancrage se trouvant près du moteur pour la taille
de bordures.
CONNEXION DU BLOC-MOTEUR À
L’ACCESSOIRE D’ÉLAGAGE
Voir la figure 4.
L’accessoire d’élagage se raccorde au bloc-moteur à l’aide
d’un dispositif de couplage.
Installation de l’accessoire :
n
Desserrer le bouton du coupleur du bloc-moteur et retirer
le capuchon d’extrémité de l’accessoire.
n Appuyer sur le bouton se trouvant sur l’axe de l’accessoire
d’élagage. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
rallonge jusqu’à ce que le bouton de verrouillage s’engage
dans le trou de positionnement.
REMARQUE : L’accessoire ne doit être utilisé qu’avec
la lame en position verticale. Si le bouton ne relâche pas
complètement dans le trou de positionnement, l’arbre
n’est pas verrouillé en place. Tourner légèrement les arbres
dans les deux sens jusqu’à ce que le bouton s’engage
complètement.
n Serrer fermement le bouton.
Fig. 3
BANDOULIÈRE
LOQUET
ÉCROU DE
BLOCAGE
BOULON
ANCRAGE DE
BANDOULIÈRE
D’ÉLAGUEUSE
POIGNÉE DE
PROTECTION EN « J »
ÉCROU
BOULON
RONDELLE
FREIN
ÉCROU
BOULON
FIG A FIG B
INSTALLATION DE LA BANDOULIÈRE
Voir la figure 3.
La bandoulière assure un support supplémentaire de
l’élagueuse pendant l’utilisation.
Installation du support de la bandoulière :
Fig. 2
POSITION DE LA POIGNÉE
POUR ÉLAGUEUSE
POSITION DE LA
POIGNÉE POUR
TAILLE-BORDURES
SERRE-JOINT
POIGNÉE DE
PROTECTION EN « J »
BOULON
COURT
BOULON LONG
