Etape 3 : Raccordements du téléviseur et des
composants vidéo

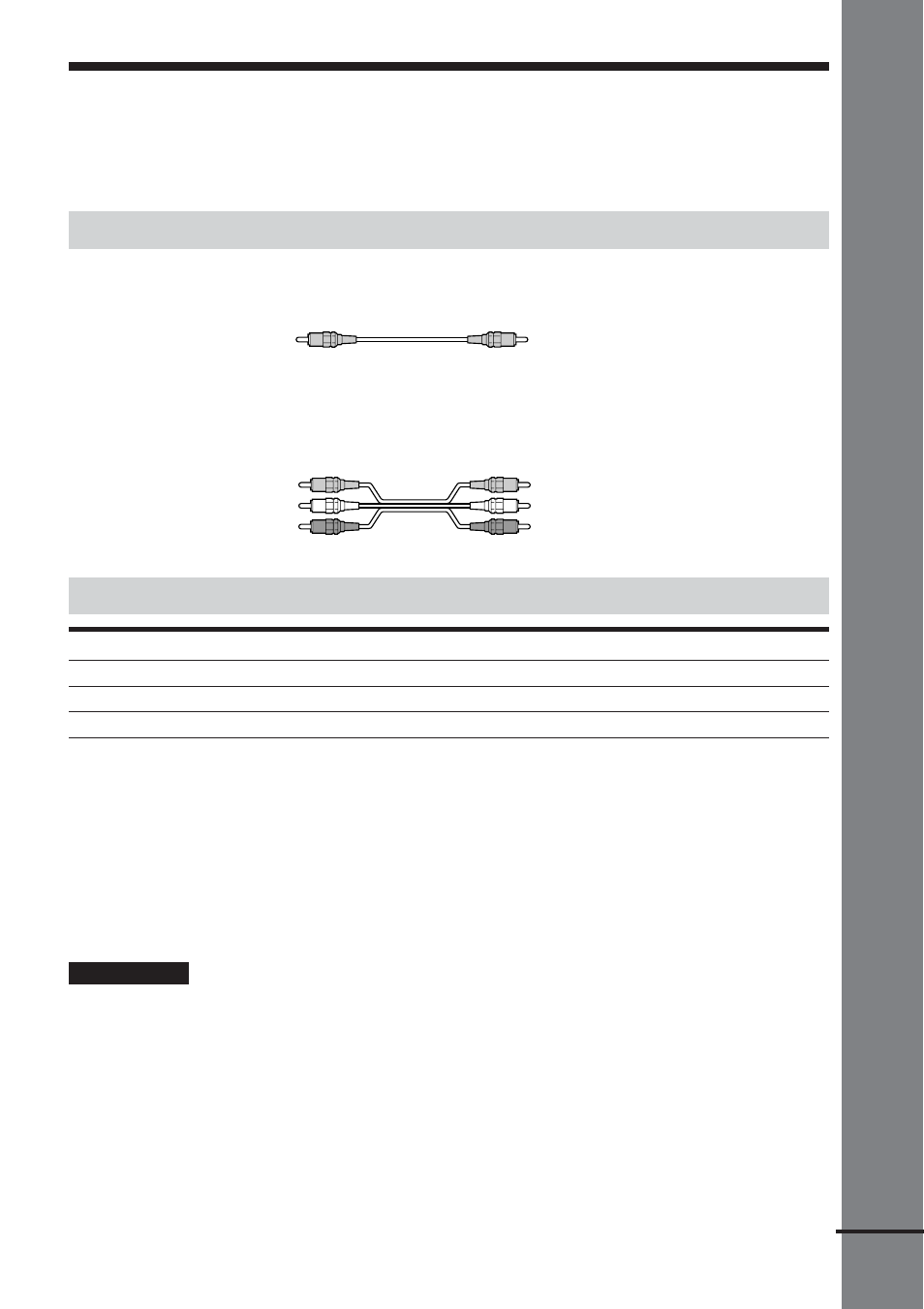

Cordons requis
Cordon vidéo pour le raccordement d’un écran de téléviseur
Cordons audio/vidéo (non fournis)
Lorsque vous raccordez un cordon, veillez à faire correspondre les broches à codes couleurs
aux prises appropriées des composants.
Prises de raccordement des composants vidéo
Raccordez un A/Aux
Ecran TV une prise MONITOR OUTPUT
Magnétoscope, etc. prises VIDEO 1
Récepteur satellite numérique, etc. prises VIDEO 2
z Si vous utilisez la prise S vidéo au lieu des prises vidéo
Votre écran de téléviseur doit également être raccordé à une prise S vidéo. Les signaux S vidéo sont sur un bus
séparé des signaux vidéo et ne seront pas émis via les prises vidéo.
z Si vous utilisez les prises COMPONENT VIDEO OUTPUT (Y, P
B
/C
B
, P
R
/C
R
) au lieu des prises
vidéo
Le moniteur du téléviseur doit également être raccordé via les prises COMPONENT VIDEO OUTPUT (Y, P
B
/C
B
,
P
R
/C
R
). Si votre téléviseur accepte les signaux au format progressif, vous devez utiliser cette connexion et régler
« SORTIE COMPOSANT » sur « PROGRESSIVE » dans « RÉGLAGE DE L’ECRAN » (page 71).
Remarques
• Lorsque vous sélectionnez VIDEO 1 à l’aide de la touche FUNCTION, le signal sort par les enceintes L/R
(gauche/droite) avant mais pas par les prises VIDEO 1 VIDEO OUTPUT et AUDIO OUTPUT L/R.
• Lorsque vous utilisez les sorties ligne Vidéo 1, réglez l’appareil sur le mode 2CH STEREO. Si l’appareil n’est
pas en mode 2CH STEREO, il se peut que les sorties de lignes ne fonctionnent pas correctement.
• Lorsque « PROGRESSIVE » est sélectionné dans « RÉGLAGE DE L’ECRAN », aucun signal n’est transmis via
les prises MONITOR OUTPUT.
• Lorsque l’appareil est réglé sur le mode « DVD », le signal est sorti via les prises S VIDEO ou COMPONENT
VIDEO OUTPUT.
• Lorsque l’appareil est réglé sur le mode « DVD » et que « PROGRESSIVE » est sélectionné dans « RÉGLAGE
DE L’ECRAN », le signal est uniquement transmis via les prises COMPONENT VIDEO OUTPUT.
Rouge (R/audio)
Jaune Jaune
Jaune (vidéo)
Blanc (L/audio)
Rouge (R/audio)
Jaune (vidéo)
Blanc (L/audio)
