Positionnement du projecteur
17
Identification de la taille de projection souhaitée
La taille de l’image projetée est déterminée par la distance de l’objectif du projecteur à
l’écran, le réglage du zoom et le format vidéo.
Dimensions de projection
Reportez-vous aux
pour le centre des dimensions de l’objectif
de ce projecteur avant de calculer la position appropriée.
Une tolérance de 5% s’applique à ces chiffres en raison des variations des composants optiques.
Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande
de tester physiquement la taille et la distance de projection à l’emplacement précis
d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte
les caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de
montage exacte la mieux adaptée à l’emplacement de votre installation.

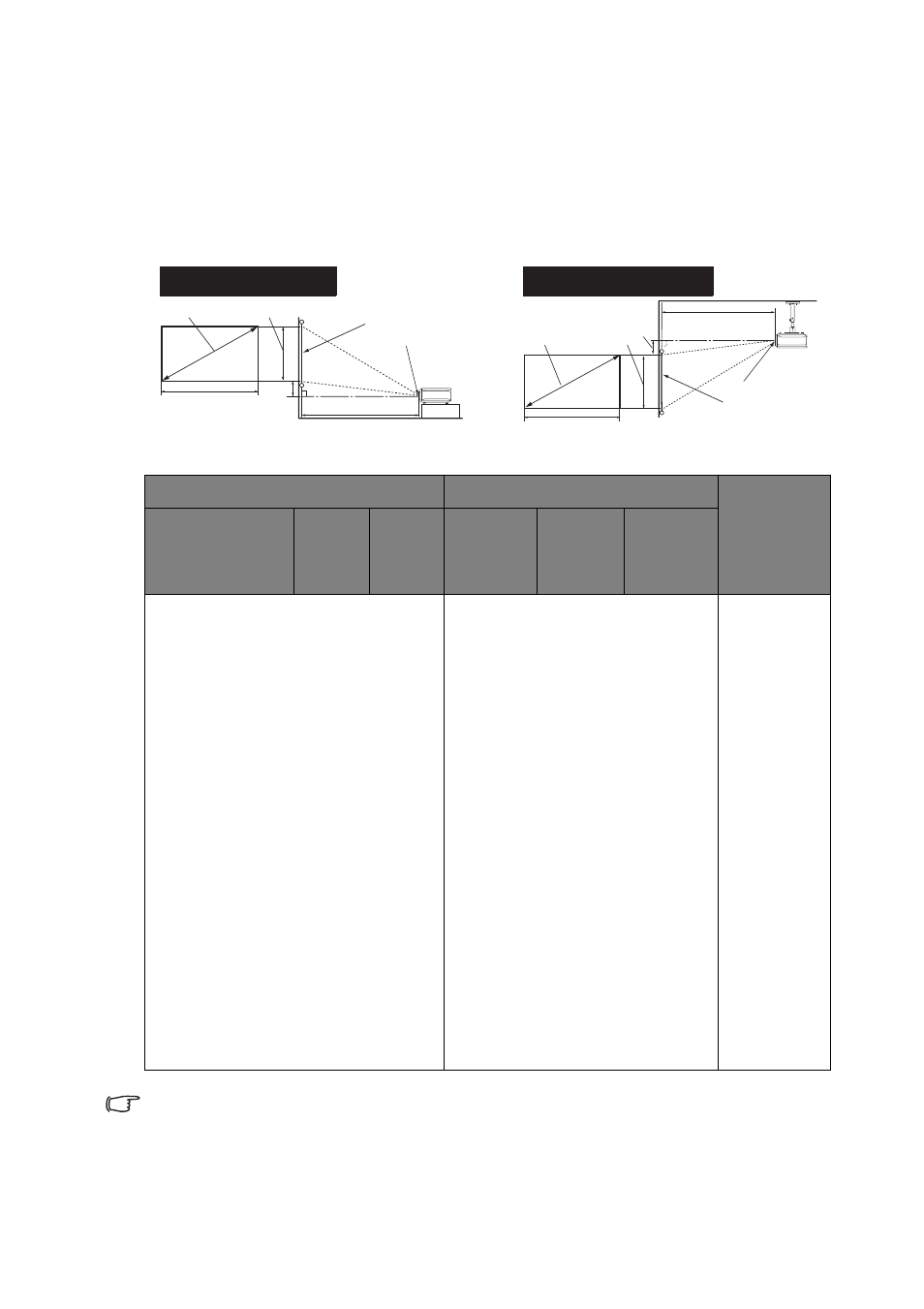

Dimensions de l’écran
Distance de projection <D> [mm]
Décalage
(définition
pleine
hauteur)
<E> [mm]
Diagonale <A>
[pouce (mm)]
Hauteur
<B>
[mm]
Largeur
<C>
[mm]
Distance
minimale
(avec zoom
max.)
Moyenne
Distance
maxi.
(avec zoom
min.)
50
(1270)
623
1107
1273
1461
1649
93
60
(1524)
747
1328
1528
1753
1979
112
70
(1778)
872
1550
1782
2046
2309
131
80
(2032)
996
1771
2037
2338
2639
149
90
(2286)
1121
1992
2291
2630
2969
168
100
(2540)
1245
2214
2546
2922
3299
187
110
(2794)
1370
2435
2800
3214
3628
205
120
(3048)
1494
2657
3055
3507
3957
224
130
(3302)
1619
2878
3310
3799
4288
243
140
(3556)
1743
3099
3564
4091
4618
262
150
(3810)
1868
3321
3819
4383
4948
280
160
(4064)
1992
3542
4073
4676
5278
299
170
(4318)
2117
3763
4328
4968
5608
318
180
(4572)
2241
3985
4583
5260
5937
336
190
(4826)
2366
4206
4837
5552
6267
355
200
5080
2491
4428
5092
5844
6597
374
250
(6350)
3113
5535
6365
7306
8245
467
300
(7620)
3736
6641
7638
8767
9896
560
<A>
<B>
<C>
<E>
<D>
<F>
<G>
Installation au sol
<F>: Écran <G>: Centre de l’objectif
<B>
<A>
<C>
<F>
<G>
<D>
<E>
Installation au plafond
<F>: Écran
<G>: Centre de l’objectif
