6. Fixation du tuyau d'eau.
5. Raccordement du tuyau d'eau au réfrigérateur.
1) Enlever le capot de la boite de raccordement en bas à l'arrière de
l'appareil.
2) Faire glisser l'écrou sur le tube(attention au sens).
3) Insérez le tuyau dans la vanne, serrez l'écrou.
(la vanne se trouve à droite dans le boîtier de raccordement.)
4) Vérifier si les tuyaux ont du jeu ou s'il y a des fuites, dans ce cas
refaites les serrages.
5) Remise en place du boîtier de raccordement.
(le tuyau d'eau doit se trouver entre la rainure en bas du réfrigérateur et
le capot du boîtier de raccordement.)
1) Fixer le tuyau avec le collier A .
2) Vérifier si le tube est plié ou pincé, si tel est le cas refixé le
correctement pour éviter toute fuite d"eau.
COLLIER A
TUYAU D’EAU
3. Oter les substances dans le filtre.
1) ouvrir l'arrivée d'eau et vérifiez si l'eau sort correctement.
2) vérifier si la vanne est bien ouverte au cas où l'eau ne coule pas.
3) laisser la vanne ouverte jusqu'à ce que l'eau coule.
❈ au début l'eau peut contenir des substances dues à la fabrication.
RACCORD
VERS
REFRIGERATEUR EAU
ROBINET
TUYAU D’EAU
7. Quand le raccordement est terminé.
1) Branchez le réfrigérateur et appuyez sur le bouton WATER
(EAU) pendant 2~3 minutes pour vider l'air du circuit et les
résidus de fabrication
2) Vérifier à nouveau sur l'ensemble du circuit qu'il n'y a pas de
fuites si besoin replacez les tuyaux et ne bougez plus l'appareil.
TUYAU D’EAU
RACCORD
ROBINET
4. Fixer le boîtier du filtre.
1) Vissez et serrer le boîtier (à droite et à gauche du boîtier) à
l'arrière du réfrigérateur.
❈ Si le support n'est pas bien fixé enlevez le papier noir sur la
bande autocollante et refixez.
2) Insérez le boîtier dans le support.
2. Préparation à l'installation du filtre
1) mesurez la distance entre le filtre et le tuyau d'eau ,coupez le
tuyau du filtre bien droit.
2) relier le tuyau au filtre comme indiqué sur le dessin.
VERS ROBINET
CARTOUCHE
FILTRE A EAU
COUPER BIEN DROIT
VERS REFRIGERATEUR
TUYAU D’EAU

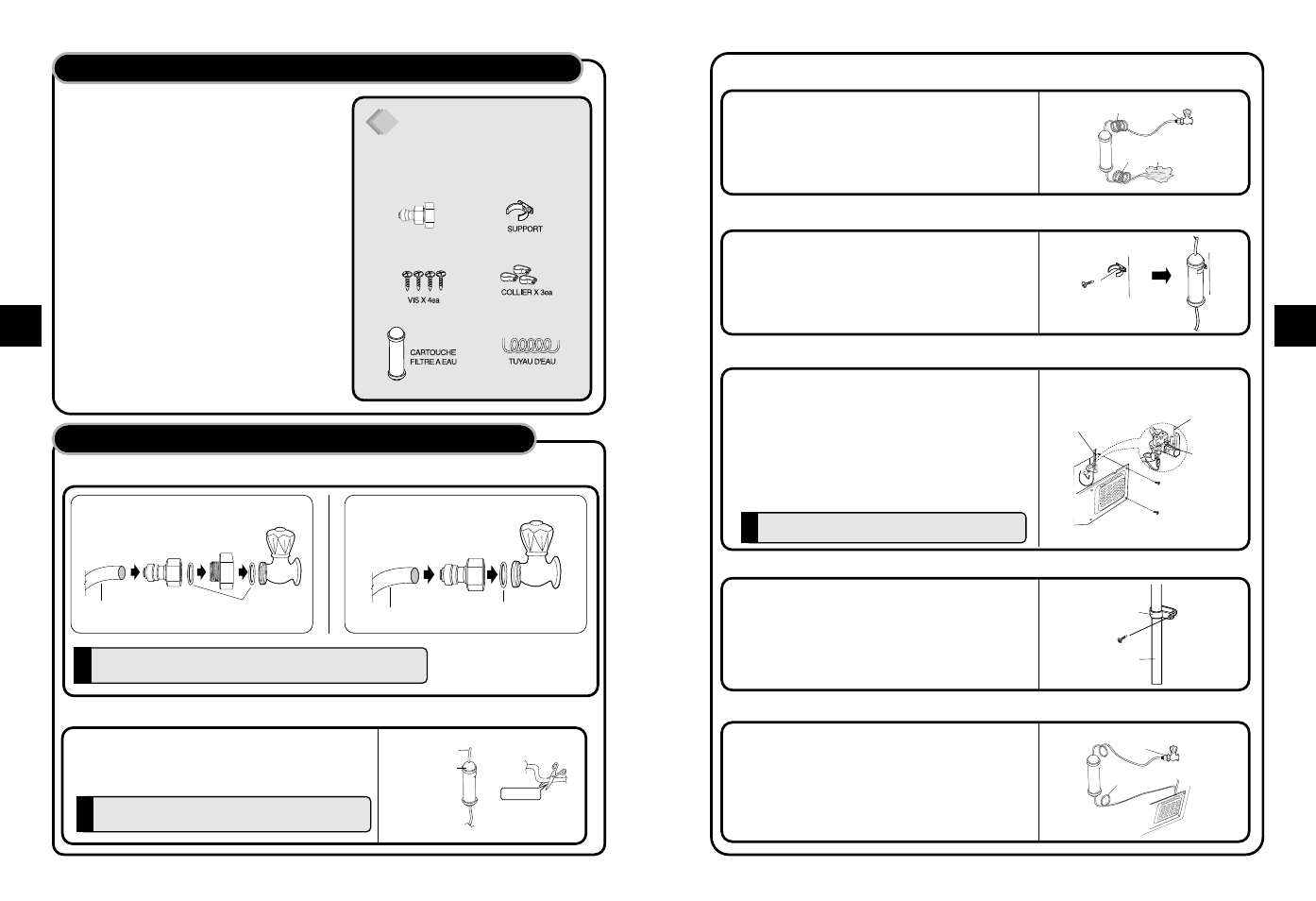

Installation de l'arrivée d'eau
(modèle avec distributeur seulement)
KIT D’ALIMENTATION D’EAU
1. La pression d'eau doit être au minimum de 2.0~12.5 bars pour
que la fabrique de glace fonctionne.
❈ Pour vérifier remplissez un verre de 180 cc, si le temps de
remplissage est inférieur à 10 secondes la pression est
correcte.
❈ Si la pression est insuffisante voir votre installateur.
2. Lors de l'installation des tuyaux évitez un endroit trop chaud
3. Le filtre est uniquement un filtre à impuretés il ne désinfecte
pas ne tue pas les bactéries et les microbes
4. La durée de vie du filtre dépend des conditions d'utilisation
toutefois il est recommandé de le changer au moins deux fois
par an
❈ Choisissez un endroit facile d'accès pour la fixation du filtre
pour simplifier le remplacement
5. Après installation du circuit d'alimentation en eau choisissez
WATER(EAU) sur le panneau de contrôle et maintenez
appuyé pendant 2~3 minutes pour remplir le réservoir d'eau
6. Utilisez de la bande adhésive pour l’étanchéité des raccords et
éviter les fuites d'eau.
7. L'appareil doit être raccordé à une arrivée d'eau froide.
❈ Vérifier les pièces ci dessous pour installer
l’alimentation en eau, si d’autres pièces sont
nécessaires adressez vous à
Procédure d'installation
(modèle avec distributeur seulement)
1 Raccordement au robinet
(3011202000)
(3019974100) (A:3019503200
B:3019503300)
(3012020700)
(7112401211)
attention à laisser suffisamment de longueur avant de
couper .
Attention
placez le tube comme indiqué sur le dessin
Attention
TUYAU D’EAU
TUYAU D’EAU
BOUTON
RACCORD
(3014454520)
<Figure A> <Figure B>
n'oubliez pas de mettre les jointsdans le raccord et l'adaptateur
Attention
RACCORD “B”
ROBINET
ROBINET
RACCORD “A” RACCORD “A”
TUAU D,EAU
TUAU D,EAU
JOINT JOINT
