DE DIETRICH DFS920JE - Manuel (Page 11)

min.
200 cm 2
min.
200 cm 2

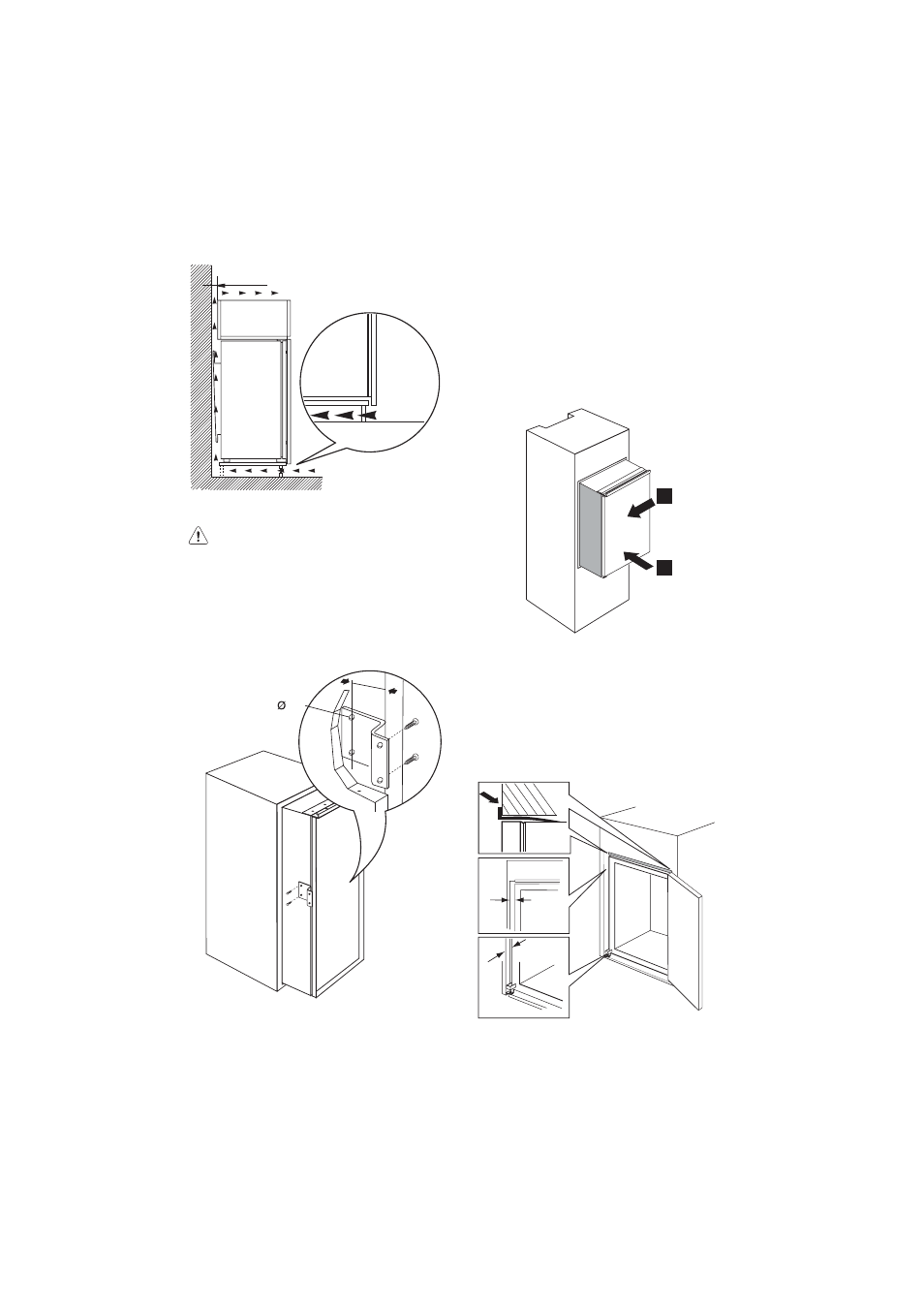

Installation de l'appareil
Attention Assurez-vous que le cordon
d'alimentation n'est pas coincé sous
l'appareil.
Procédez comme suit :
1.
Percez un trou d'un diamère de 2,5 mm
(10 mm max. de profondeur).
Fixez l'attache de l'équerre à l'appareil.
13mm
2,5
2. Insérez l'appareil dans le meuble d'en-
castrement.
Poussez l'appareil dans le sens indiqué
par les flèches (1) jusqu'à ce que le ca-
che de l'ouverture supérieure s'aligne
par rapport au meuble de cuisine. Véri-
fiez que la distance entre l'appareil et le
rebord avant de l'armoire est de 44 mm.
Poussez l'appareil dans le sens indiqué
par les flèches (2) contre l'armoire, dans
le sens opposé aux charnières. Assurez-
vous qu'il y a un écart de 4 mm entre
l'appareil et l'armoire.
1
2
3. Réglez la position de l'appareil dans le
meuble d'encastrement.
Le cache de la charnière inférieure (dis-
ponible dans le sachet des accessories)
garantit une distance correcte entre l'ap-
pareil et le meuble.
Ouvrez la porte. Installez le cache de la
charnière inférieure.
44mm
4mm
4. Fixez l'appareil au meuble d'encastre-
ment à l'aide de 4 vis.
11
