DE DIETRICH DFS611JE Manuel d'utilisation
Page 11
11
D132

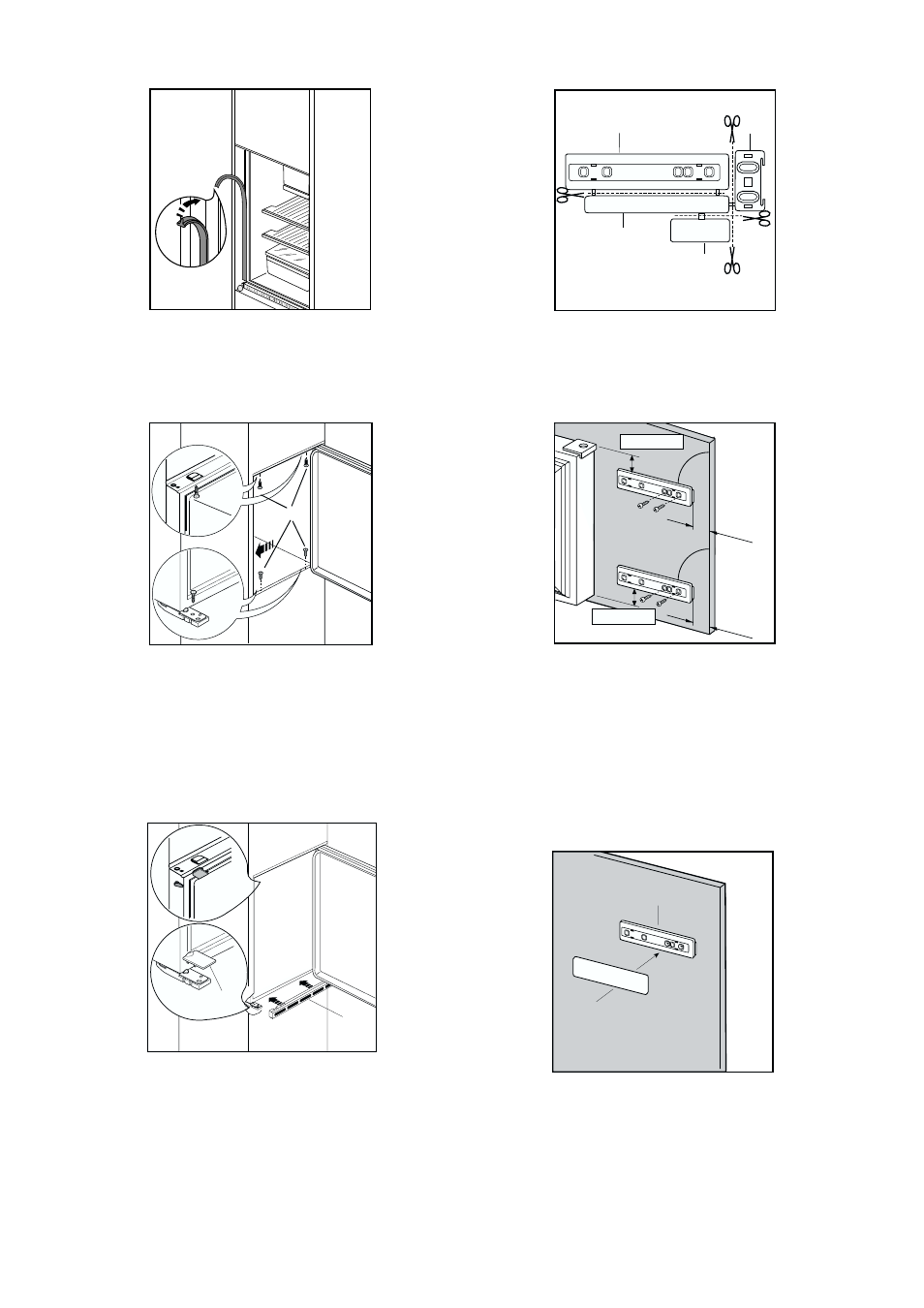

4. Appliquez la grille d'aération (B) et le
couvrecharnière (E- Fig.).
Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières (Fig.).
I
3. Ouvrez la porte et appuyez l'appareil contre le
meuble de cuisine, du côté opposé aux
charnières. Fixez l'appareil à l'aide des 4 vis (I)
fournies.
B
E
C
D
5. Séparez les pièces Ha, Hb, Hc, Hd comme
l’indique de la figure.
6. Posez la glissière (Ha) sur la partie interne de la
porte du meuble en respectant les côtes indiquées
sur la figure et marquez la position des trous
externes. Après avoir pratiqué les trous, fixez la
glissière avec les vis fournies.
21 mm
21 mm
ca. 50 mm
90
°
90
°
ca. 50 mm
7. Fixez par encliquetage le cache (Hc) sur la
glissière (Ha).
PR33
Hc
Ha
PR266
Ha
Hb
Hc
Hd
2. Appliquez le joint à pression, entre l'appareil et le
meuble (Fig.).
