Installation et encastrement
F
70
Branchement électrique
Cette machine ne peut être branchée qu’à
230 V, 50 Hz. Puissance minimum du fusible
10 A, puissance totale 2,2 kW.
Vérifiez si le compteur et les fusibles de
l’installation électrique de la maison peuvent
supporter l’intensité absorbée par la
machine, compte tenu des autres appareils
branchés.
Utilisez un socle de prise de courant
comportant une borne de mise à la terre,
qui doit être obligatoirement raccordée
conformément aux normes en vigueur.
Notre responsabilité ne saurait être
engagée, en cas d’accidents ou
incidents provoqués par une mise à
la terre inexistante ou défectueuse.
Le remplacement du câble
d’alimentation ne doit être effectué
que par notre service après-vente.
Important!
Le câble d’alimentation doit être facilement
accessible après l’installation de l’appareil.

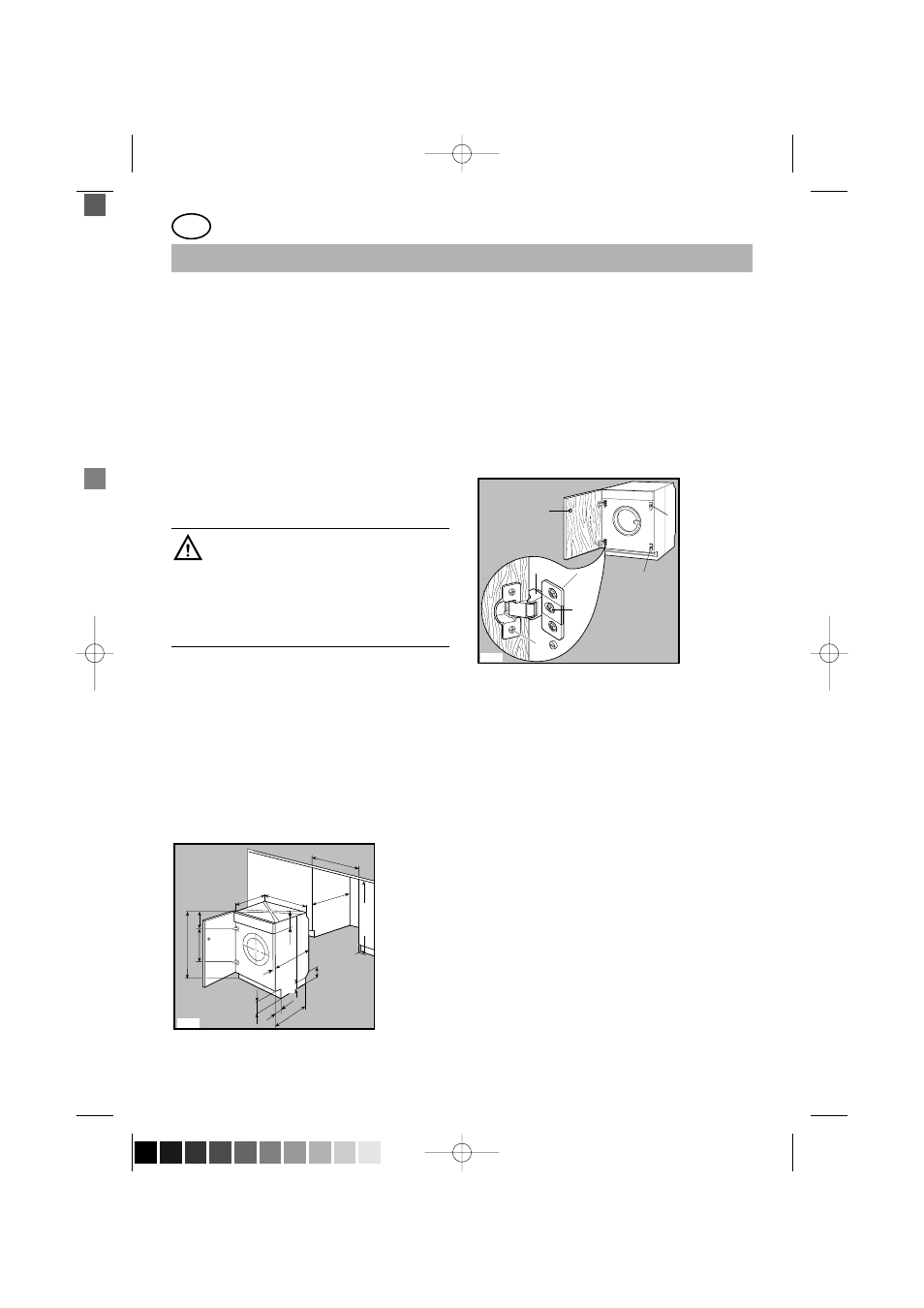

Encastrement
Cet appareil est prévu pour être installé
sous un plan de travail.
Les dimensions de la niche doivent
correspondre à celles indiquées dans la fig. A.
P0965
820 min
600 min.
600
596
416
176,5
818
541 195
490
160
120
90
8
515
165 A
Application de la porte
Afin d’harmoniser votre appareil avec les
meubles adjacents, vous pouvez installer
une porte sur votre lave-linge.
L’appareil est livré pour l’application d’une
porte s’ouvrant de droite à gauche.
Dans ce cas il suffit de visser à la hauteur
prévue les charnières (1) et le contre-aimant
(6) livrés avec la machine (fig. B).
a) Dimensions de la porte
Les dimensions de la porte doivent être les
suivantes:
largeur 595-598 mm
épaisseur 16-22 mm
La hauteur (C-fig. C) dépend de la hauteur
des socles des meubles adjacents.
4
1 2
3
6
1
2
3
P0982
7
B
5
