2 / INSTALLATION DE VOTRE LAVE-VAISSELLE FR
• MONTAGE DU PANNEAU DE
PORTE

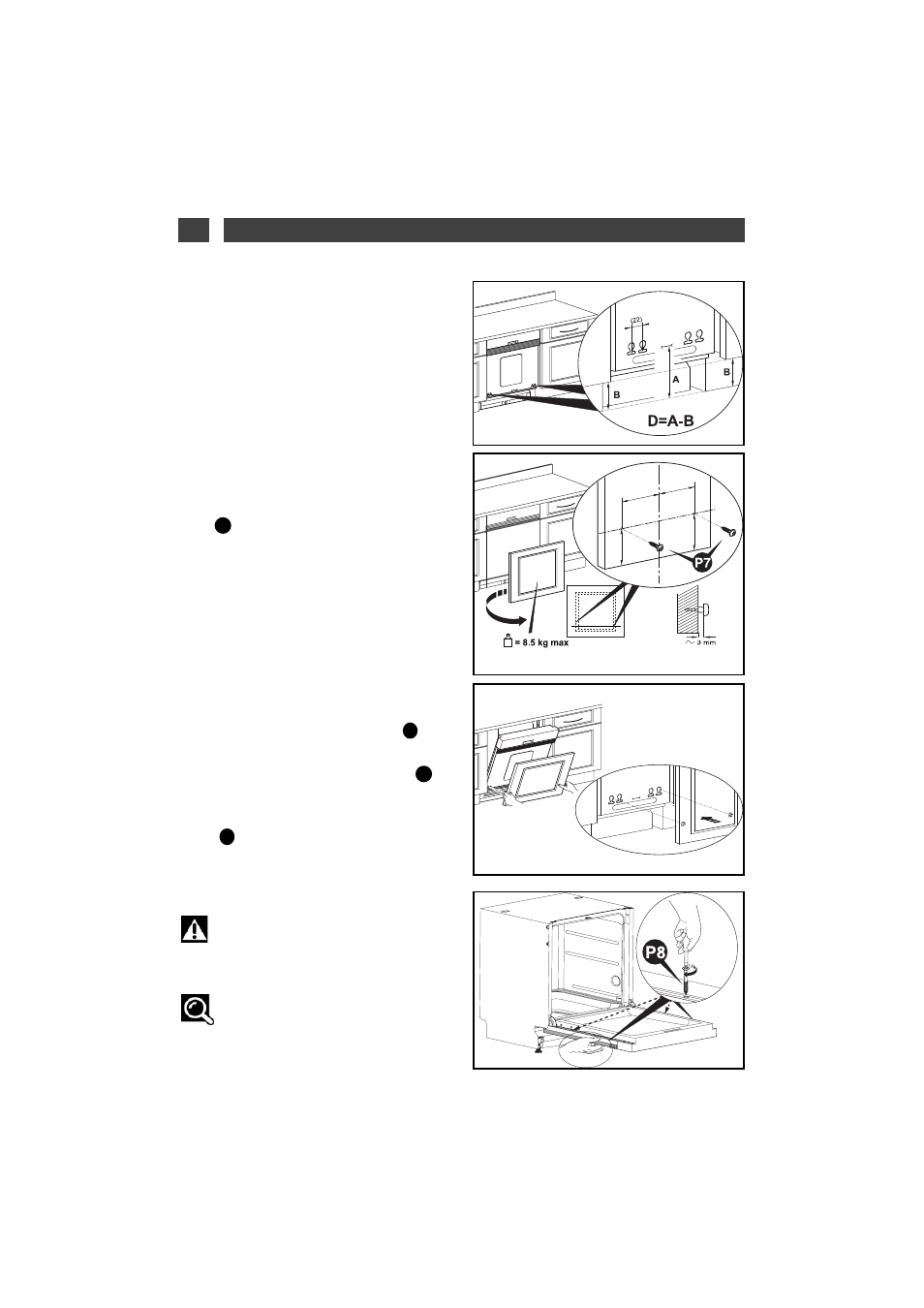

- Mesurez la distance entre le sol et le bas du
panneau de porte du meuble adjacent (cote
B, Fig. 6.1)
- Mesurez la distance entre le sol et le mar-
quage au bas du panneau de porte (cote A)
- Calculez la cote D = A - B, tracez un trait à la
cote D à l’arrière du panneau, en partie basse.
(Fig. 6.2)
- Positionnez les deux emplacements de vis à
262 mm de l’axe du panneau bois. Mettre les
2 vis . (Fig. 6.2)
- Positionnez votre panneau de porte en enga-
geant les 2 vis dans les trous de la porte du
lave-vaisselle (Fig. 6.3)
- Plaquez le panneau bois sur la porte en com-
primant légèrement les rehausses si besoin
(Fig. 6.3).
- Ouvrez la porte du lave-vaisselle en mainte-
nant le panneau plaqué sur la porte. Centrez
le panneau bois latéralement si besoin par
rapport au bandeau. Mettre les 2 vis (Fig.
6.4).
- Si problème de vissage décalez la vis de
22 mm.
- En cas de besoin, rajoutez 2 vis supplémen-
taires , en remplacement des 2 vis inférieu-
res de contre-porte (vis inox). (Voir flèches en
pointillé).
Attention :
Si le panneau de bois est très dur, veil-
lez à faire un avant trou avant le vissage.
Conseil :
Si votre appareil est livré avec une
feuillez d’isolation phonique la coller avant
l’installation de la porte.
