6
FR 2 / INSTALLATION DE VOTRE LAVE-VAISSELLE

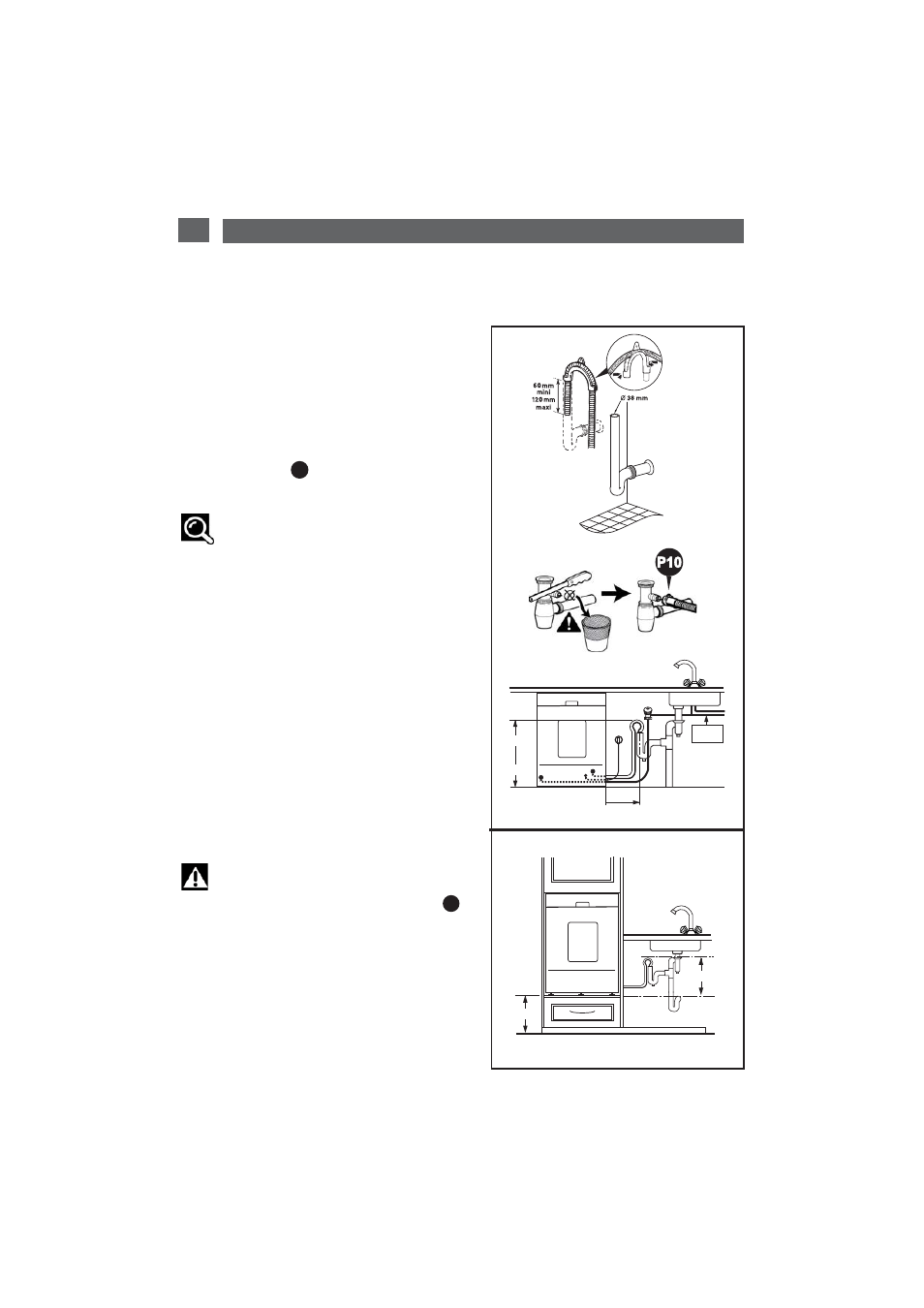

• EVACUATION DES EAUX USEES
Vous pouvez raccorder l’extrémité du tuyau
d’évacuation soit :
- Sur un siphon ventilé (Fig. 2-1).
- Sur un siphon d’évier (Fig. 2-1).
Lors d’un raccordement sur un siphon, vous
devez retirer l’obturateur du siphon. Emmanchez
ensuite l’embout caoutchouc à fond. Ajoutez un
collier de serrage
.
Conseil :
Veillez à bien maintenir le tuyau de
vidange au moyen d’un lien afin d’éviter toute
inondation.
Le branchement pour l’évacuation doit se trou-
ver à une hauteur comprise entre 0,30 m (mini-
mum) et 0,90 m (maximum) du sol (Fig. 2-1).
La longueur standard du tuyau de vidange est
de 1.50 m. Vous pouvez si nécessaire augmen-
ter la longueur de votre tuyau de vidange (3 m
maximum). Dans ce cas vérifiez que la vidange
est correcte. Le tuyau doit reposer au sol et ne
monter à la verticale qu’à proximité du système
de vidange.
Pour les appareils installés en colonne le sys-
tème de vidange ne doit pas dépasser le dessus
du lave-vaisselle et se situer à 30 cm mini par
rapport au bas de l’appareil (Fig. 2-2).
Important :
Lors de la mise en place du tuyau, tirez
progressivement afin de ne pas le plier ..
Evitez toute pliure ou étranglement du
tuyau qui pourrait empêcher ou ralentir l’écou-
lement de l’eau.
B B
P P1 10 0
0.90m max
0.4m max
0.30m min
65°C max
1-10 bars
0 - 40 cm
30 cm mini
Fig. 2 - 2
Fig. 2 - 1
