7

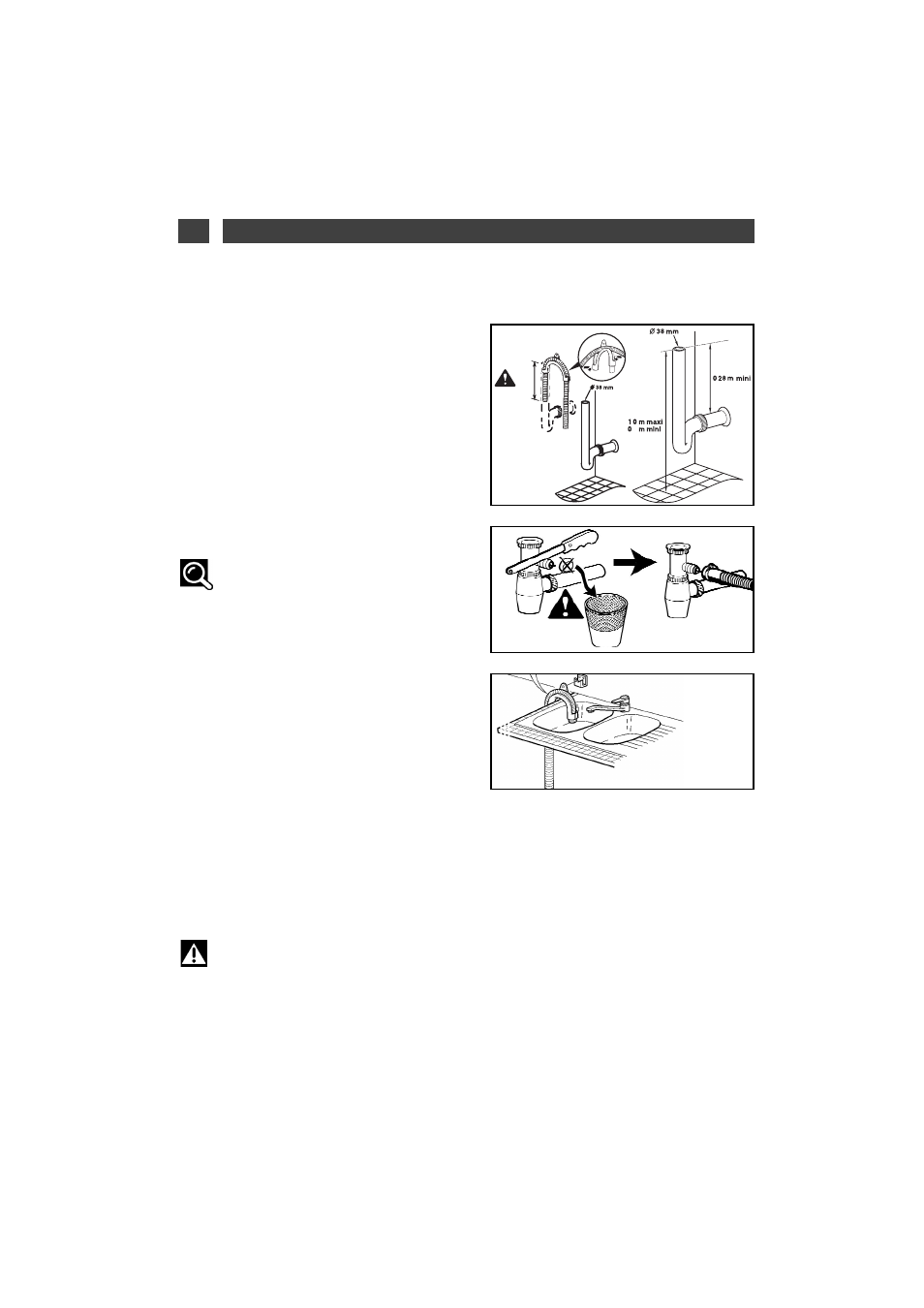

2 / INSTALLATION DE VOTRE LAVE-VAISSELLE FR
• EVACUATION DES EAUX USEES
15 cm
maxi
,
, 4
,
Fig. 10
Fig. 11
Fig. 12
Vous pouvez raccorder l’extrémité du tuyau
d’évacuation soit :
- Sur un siphon ventilé (Fig. 10).
- Sur un siphon d’évier (Fig. 10).
- Sur le rebord de l’évier en utilisant une crosse
en plastique spéciale prévue à cet effet (fournie
selon modèle) (Fig. 12).
Lors d’un raccordement sur un siphon, vous
devez retirer l’obturateur du siphon.
Emmanchez ensuite l’embout caoutchouc à
fond. Si nécessaire, ajoutez un collier de serrage
(Fig. 11).
Conseil :
Veillez à bien maintenir le tuyau de
vidange au moyen d’un lien afin d’éviter toute
inondation.
Le branchement pour l’évacuation doit se trou-
ver à une hauteur comprise entre 0,40 m (mini-
mum) et 1 m (maximum) du sol (Fig. 10).
Veillez à respecter la dimension maximum d’em-
manchement de la canne de vidange dans le
tuyau du syphon.
Vous pouvez si nécessaire augmenter la lon-
gueur de votre tuyau de vidange (3 m maximum).
Dans ce cas vérifiez que la vidange est correcte.
Le tuyau doit reposer au sol et ne monter à la
verticale qu’à proximité du système de vidange.
Pour les appareils installés en colonne le sys-
tème de vidange ne doit pas dépasser le dessus
du lave-vaisselle et se situer à 20 cm mini par
rapport au bas de l’appareil.
Important :
Lors de la mise en place du tuyau, tirez
progressivement afin de ne pas le plier. ((F Fiig g..
9 9))
Evitez toute pliure ou étranglement du tuyau
qui pourrait empêcher ou ralentir l’écoulement
de l’eau.
