211

Siemens

Siemens

71 Siemens

71�1 Siemens

Easy Installation

Terminaison

Adressage

Capteurs RS485

Compteur

RS485

Interface

oui

Résistance

oui

oui

oui

RS485

Présentation générale

Interface intégrée

Emplacement de connexion : douille RS485 en-dessous de l'onduleur

Câblage à 2 pôles

Il est nécessaire d'attribuer une adresse de communication

Étapes

Mettre les onduleurs et le Solar-Log™ hors tension

Relier les onduleurs par câble au Solar-Log™

Relier les onduleurs entre eux par câble

Attribuer une adresse de communication

Relier les onduleurs par câble au Solar-Log™

Pour le raccordement du Solar-Log™ aux onduleurs, réaliser le câble en disposant les broches comme suit.

Raccordement du Solar-Log™ au premier onduleur

Solar-Log™ (borne plate à 4/6 pôles)

Premier onduleur - RS485 IN

(fiche coaxiale à 4 pôles)

Broche 1 (blanche)

Broche 2

Broche 4 (marron)

Broche 3

Si un seul onduleur est raccordé, une terminaison doit être mise en place (voir le point suivant « Terminai-

son bus »)

Relier les onduleurs entre eux par câble

Il faut relier les onduleurs ente eux avec des câbles de transmission de données blindés via les connexions

RS485 se trouvant sur le SINVERT PVM.

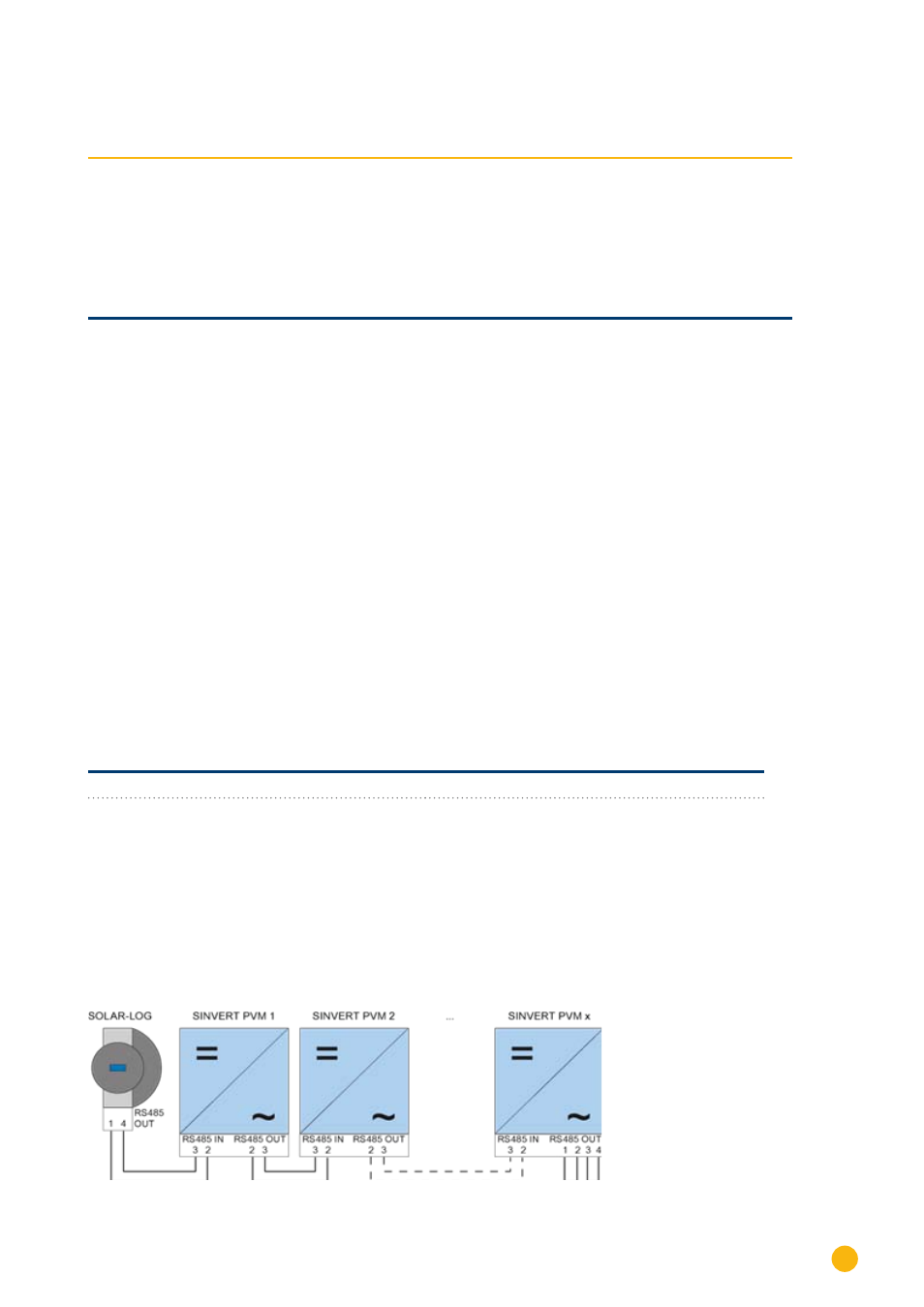

Le graphique suivant illustre le schéma de principe.

9. Siemens – Relier les onduleurs entre eux par câble
