Dépannage
6-16
ATTENTION Les composants à l'intérieur de l'unité de fusion sont
chauds. Ne la touchez pas avec vos mains, vous risqueriez de vous
brûler.
1

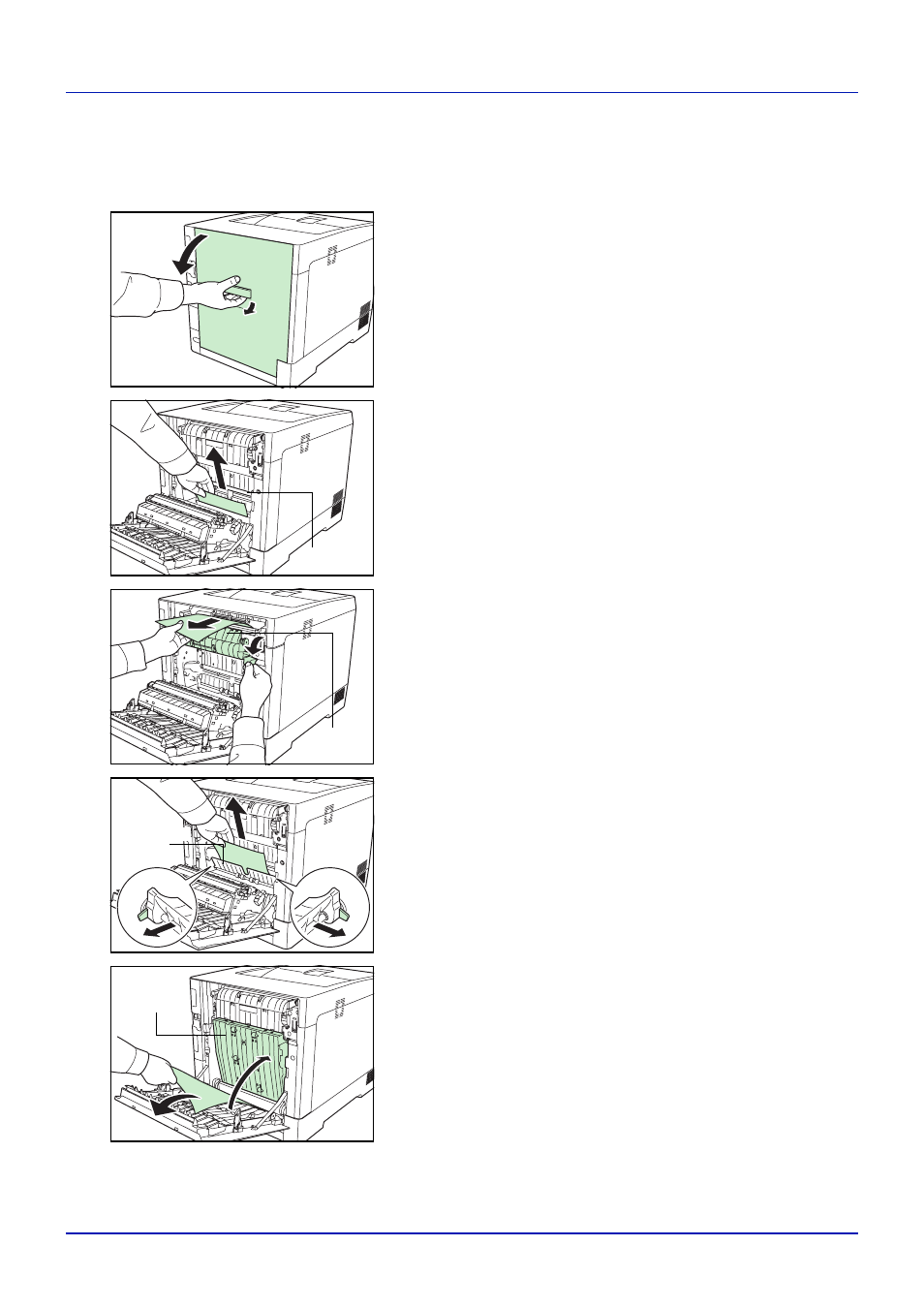

Soulevez le levier du capot arrière et ouvrez le capot arrière.
2
Si le papier est coincé à proximité du rouleau chauffant, comme
indiqué en A, retirez le papier en le tirant par les bords.
Si le papier est coincé à l'intérieur de l'unité de fusion, comme indiqué
en B, ouvrez le capot de l'unité de fusion et retirez le papier en le
tirant par les bords.
Si le papier est coincé à l'intérieur, comme indiqué en C, ouvrez le
capot d'alimentation arrière et retirez le papier en le tirant par les
bords.
Si le papier est coincé à l'intérieur de l'unité recto-verso, comme
indiqué en D, soulevez l'unité recto-verso et retirez le papier.
A
Rouleau
chauffant
B
Capot de
l'unité de
fusion
C
Capot
d'alimentation
arrière
D
Unité recto-
verso
