P

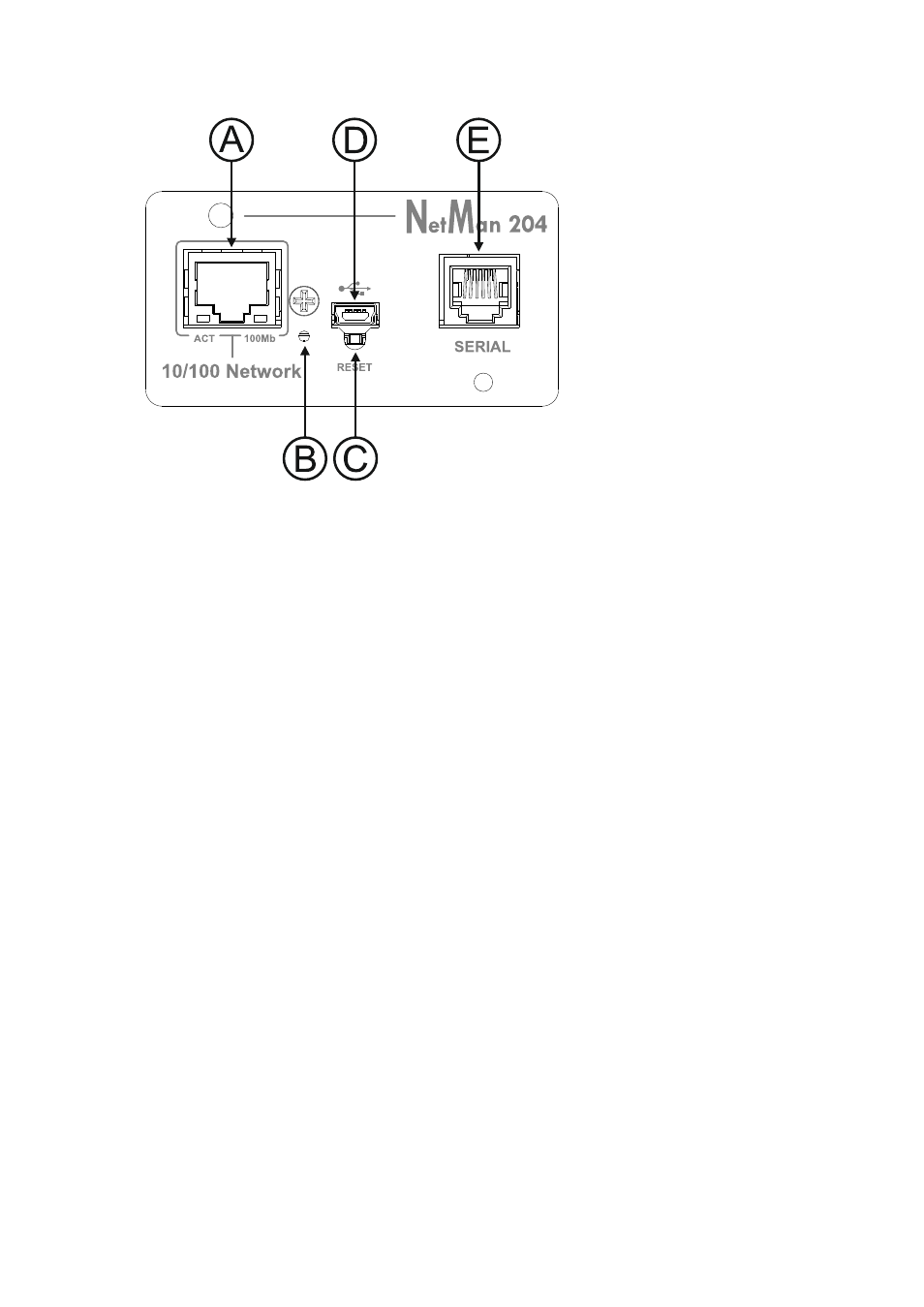

ANNEAU AVANT
A : port réseau
B : LED
C : Bouton de
redémarrage
D : port Micro-USB
E : port série
Port réseau
NetMan 204 est relié aux réseaux Ethernet 10/100 Mo/s à l'aide d'une prise RJ45. Les témoins
intégrés à la prise indiquent l'état du réseau :
•
LED gauche :
JAUNE FIXE : NetMan204 a détecté une liaison valable.
JAUNE CLIGNOTANT : NetMan204 reçoit ou transmet des paquets de données.
• LED droit
VERT FIXE : NetMan204 est relié à un réseau fonctionnant à 100 mégaoctets par seconde.
Port Micro-USB
NetMan 204 dispose d'un port USB permettant la configuration de l'appareil (voir « Configuration
par USB »).
Port série
NetMan 204 dispose d'un port série permettant la liaison de sondes d'ambiance (non livrées avec
l'appareil) ou un modem (non fourni) pour un service à distance.
LED
Ce témoin indique l'état de NetMan 204 :
• ROUGE FIXE : NetMan 204 ne communique pas avec l'onduleur (vérifier le code PRTK).
• ROUGE CLIGNOTANT : le serveur DHCP ne dispose pas d'une adresse IP valable pour la
connexion à NetMan 204.
• ETEINT : fonctionnement normal.
