16
P ORTS DE COMMUNICATION
A l’arrière de l’UPS (voir Vues UPS) les ports de communication suivants sont présents:

Connecteur RS232

Connecteur USB
 Fente d’expansion pour cartes de communication supplémentaires

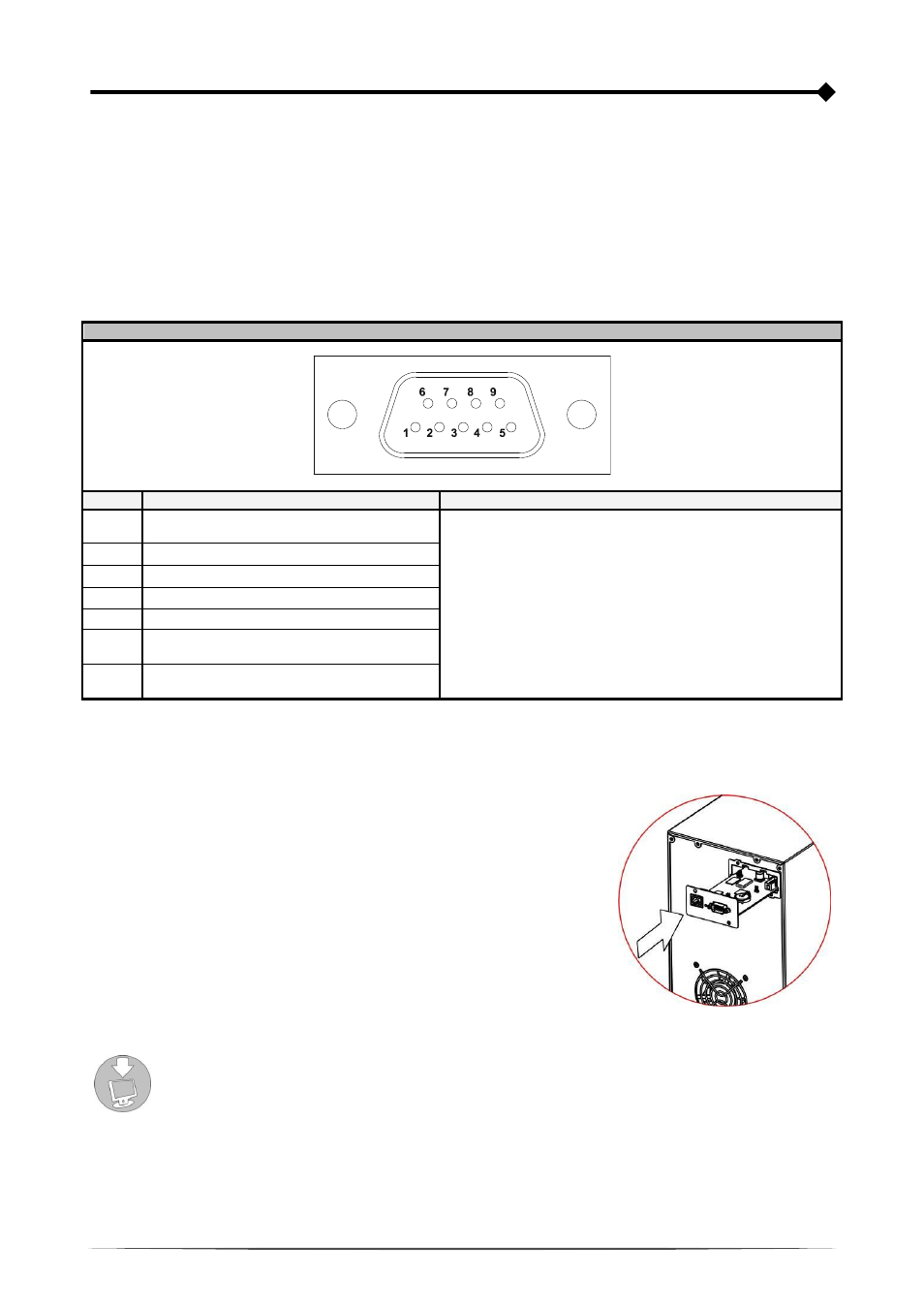

C ONNECTEUR RS232
CONNECTEUR RS232
PIN # SIGNAL REMARQUES
1
Sortie programmable *:
[prédéfini: onduleur en verrouillage]
(*) Contact opto-isolé max. +30Vdc / 35mA.
Ces contacts peuvent être associés à d’autres
événements grâce au logiciel spécial
Pour
de plus amples informations concernant l’interface avec
l’onduleur, se référer au manuel approprié
2 TXD
3 RXD
5 GND
6 Alimentation DC (Imax = 20mA)
8
Sortie programmable *:
[prédéfini: pré-alarme de fin charge]
9
Sortie programmable *:
[prédéfini: fonctionnement avec batterie]
S LOT DE COMMUNICATION
L’UPS est doté d’une fente d’expansion pour cartes de communication
en option (voir figure sur le coté)
qui permettent à l’équipement de
dialoguer en utilisant les principaux standard de communication.
Quelques exemples:

Second port RS232 et USB

Duplicateur de série

Carte de réseau Ethernet avec protocoles TCP/IP, HTTP et
SNMP

Carte convertisseur de protocole JBUS / MODBUS

Carte convertisseur de protocole PROFIBUS

Carte avec contacts isolés au relais
Pour vérifier la disponibilité d'ultérieurs accessoires, consulter le site web www.riello-ups.com.
