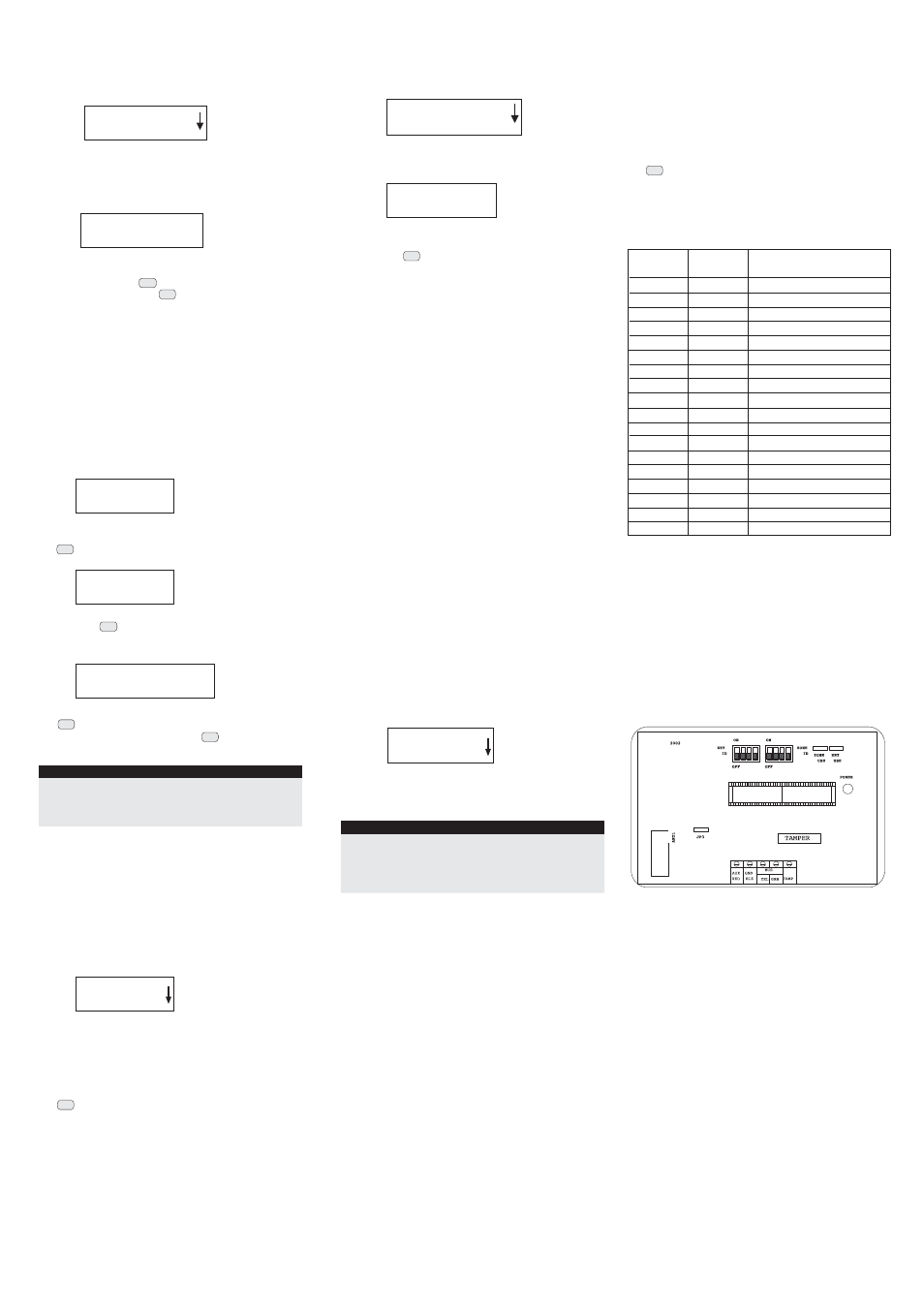

Remarque:
z Pour ajouter un module bouton radio :
1. Du menu principal de Programmation par l'Installateur,
sélectionnez [7] pour accéder à l'option 'Accessoires'. Le
premier sous-menu (AJOUT/ SUPPR. MODULE) apparaît
à l'écran:
ACCESSOIRES:
1) AJOUT./ SUPPR. MDL
2. Appuyez sur la touche [1] pour accéder aux options du
menu 'Ajouter/ Supprimer module'.
3. Appuyez sur la touche [6] pour ajouter un module bouton
radio. L'écran suivant apparaît:
MODL BOUTON RADIO:
Id=1 TYPE=PAS (AUCUN)
4. Placez le curseur sur le champ de saisie du TYPE et à
l'aide de la touche Stay , sélectionnez l'option WBT8.
Appuyez sur la touche #
Disarm pour valider votre choix.
Etape 2: Calibrage du module
sans fil
(Seulement avec ProSYS et WaveSYS)
Mesure le bruit RF perçu par le récepteur. Cette caractéristique
est utile à l'indication de brouillage dans le but d'éliminer de
fausses alarmes de ce fait. Sa portée va de 00 à 99.
z Pour calibrer le module sans fil:
1. Du menu principal de l'Installateur du ProSYS/ WaveSYS,
sélectionnez l'option [2] [9] [5] pour accéder à l'option de
Calibrage d'un module sans fil de Maintenance des
zones. L'écran suivant apparaît:
CHOISIR WL ZE:
1) ID:1 TYPE:WZ16
2. Sélectionnez l'extension de zone sans fil pour laquelle
vous souhaitez fixer le seuil et appuyez sur la touche
#
Disarm
. L'écran suivant, indiquant le seuil actuellement
appliqué, apparaît:
SEUIL = XX ZE: 1
RE-CALIBRER ? N
3. Si vous souhaitez accomplir un nouveau calibrage, utilisez
la touche Stay pour sélectionner l'option [O] OUI.
4. Une fois terminée la procédure de calibrage, le nouveau
seuil de réception s'affiche comme suit.
SEUIL = XX ZE: 1
NOUVEAU SEUIL = OO (OUI)
5. Pour valider ce nouveau seuil, appuyez sur la touche
#
Disarm ,– OU – pour modifier le seuil manuellement, tapez
le niveau requis et appuyez sur #
Disarm .
Afin de garantir qu'un niveau de bruit momentanément
élevé (pour des raisons environnementales) ne provoquera
pas d'alarme, vous pouvez régler le seuil à un degré plus
élevé que le niveau calibré.
Etape 3: Attribution de zones
sans fil et de boutons radio
z Pour attribuer une zone sans fil:
1. Du menu principal de Programmation par l'Installateur,
sélectionnez [2] pour accéder à l'option 'Zones'. L'écran
suivant apparaît:
SUJET: ZONES
1) UNE PAR UNE
2. Appuyez sur la touche [9] pour accéder aux options du
menu de Maintenance des zones.
3. Appuyez sur la touche [6] du menu ProSYS/ WaveSYS
ou [5] du menu Orbit-Pro pour accéder à l'option
d'attribution de zones sans fil.
4. Sélectionnez le numéro de zone attribué au premier
transmetteur sans fil et appuyez ensuite sur la touche
#
Disarm .
5. Sélectionnez l'option requise en procédant comme suit:
Appuyez sur [1] pour passer à l'attribution du transmetteur
suivant.
Appuyez sur [2] pour réécrire les données à l'endroit
sélectionné et attribuer le transmetteur à une zone. Après
avoir défini cette option, envoyez un signal écrit à partir
du transmetteur et attendez le bip de confirmation.
Appuyez sur [3] pour effacer les données d'attribution à
l'endroit sélectionné et appuyez ensuite sur [O] OUI ou
[N] NON pour valider ou non votre choix.
Appuyez sur [4] pour définir la supervision, ensuite sur
[1] pour que le transmetteur soit supervisé ou sur [2] pour
qu'il ne le soit pas et puis confirmez votre choix.
Test de passage
Une fois l'installation terminée, effectuez un test de passage
et assurez-vous que toutes les zones sans fil sont correctement
couvertes. Pour exécuter ce test, veuillez procéder comme
suit:
1. Du menu principal de Programmation de la fonction
utilisateur, sélectionnez la touche [4] pour accéder à
l'option de Maintenance.
2. Tapez votre code utilisateur et appuyez sur la touche
#
Disarm .
3. Appuyez sur [0] pour accéder à l'option 'Test de passage'.
4. A la fin du test de passage, vérifiez que toutes les zones
sans fil ont correctement réagi.
Références catalogues
z Pour attribuer un bouton radio :
1. Du menu principal de Programmation par l'Installateur,
sélectionnez [8] pour accéder à l'option 'Divers'. L'écran
suivant apparaît:
DIVERS
1) PARAM. BOUT. RADIO
Paramétrage du Bouton radio
2. Appuyez sur [2] pour accéder aux options du menu
d'attribution d'un bouton radio. Le message suivant apparaît
à l'écran:
ATTRIB. BOUT. RADIO
BOUT.#=01 (1:01)
3. Sélectionnez le numéro de bouton correspondant au
premier émetteur de bouton radio et appuyez ensuite sur
la touche
#
Disarm .
4. Sélectionnez l'option requise en procédant comme suit:
Appuyez sur [1] pour passer à l'attribution de l’émetteur
de bouton suivant.
Appuyez sur [2] pour réécrire les données à l'endroit
sélectionné et attribuer le bouton. Envoyez un signal écrit
à partir de l’émetteur du bouton en appuyant sur l'un des
boutons en question et attendez le bip de confirmation.
Appuyez sur [3] pour effacer les données d'attribution à
l'endroit sélectionné et appuyez ensuite sur [O] OUI ou
[N] NON pour valider ou non votre choix.
Etape 4: Paramétrage des
zones sans fil et des boutons
radio
z Pour paramétrer une zone sans fil:
Pour définir les paramètres de zones sans fil, veuillez consulter
le chapitre consacré au Menu des Zones dans le
Manuel
d'installation et de programmation du ProSYS.
z Pour paramétrer un bouton radio:
Chaque bouton radio se compose de 4 touches activant les
fonctions suivantes : Armement, Désarmement, Panique et
Sortie Programmable. Pour définir les boutons radio, veuillez
consulter les instructions fournies avec l’émetteur à "code
tournant" RP128T4RC00A ou au
Manuel d'installation et
de programmation du ProSYS.
Etape 5: Test de
communication radio
Effectuez un test de communication radio (sans fil) pour vérifier
a communication entre les émetteurs et le récepteur:
1. Du menu principal de Programmation par l'Installateur,
sélectionnez [2] [9] [7] dans le menu ProSYS/ WaveSYS
ou [2] [9] [6] dans le menu Orbit-Pro, pour accéder à
l'option 'Test de Communication Radio'. L'écran suivant
apparaît:
QUALITE COMMUN.
001) Z.#=XXX :000
2. Effectuez la transmission depuis la zone sélectionnée.
Laissez quelques secondes au récepteur pour réagir. La
valeur présentée est un nombre compris entre 00 et 99
indiquant l'intensité du signal.
Pour établir une communication de meilleure qualité,
l'intensité du signal doit être supérieure au bruit RF perçu
par le récepteur. Dans le cas contraire, il est recommandé
de déplacer le détecteur ou le récepteur, ou encore d'utiliser
un répétiteur.
Pour en savoir plus, veuillez consulter le Manuel d'installation
et de programmation du ProSYS.
Programmation radio
supplémentaire:
Caractéristique Description
Temps de blocage
du module sans fil
Temps de supervision
Remarque:
Précise l'intervalle de temps
pendant lequel le module sans
fil tolèrera des fréquences
radio indésirables capables de
bloquer (brouiller) les signaux
émis par les émetteurs du
système. Cet intervalle peut
être défini de zéro à 10, 20
ou 30 secondes. Si l'option
de Brouillage sonore est
sélectionnée (paramétrée sur
OUI), la centrale activera
également la sirène extérieure.
Définit le nombre de fois où le
ProSYS vérifiera les signaux de
supervision, identifiant chacun
des émetteurs du système. Le
domaine de définition va de
0 à 7 heures.
Remarque : le réglage 0 heures
désactive la supervision. Il est
recommandé de régler le temps
de supervision sur 3 heures
minimum.
Spécifications techniques
Tension de fonctionnement:
Consommation électrique:
Immunité RF:
Température de
fonctionnement:
Température de stockage:
Dimensions:
Fréquence:
de 9 à 16 VCC
30 mA
20 V/m 80 MHz à 1 GHz
de 0 oC à 55oC (32oF à 131oF)
de -20 oC à 60oC (-4oF à 140oF)
140 x 90 x 38 mm
(5,7 x 3,54 x 1,49 inches)
RP128EW0800A – 868,65 MHz
RP128EW1600A – 868,65 MHz
RP296EW0800A – 433,92 MHz
RP296EW1600A – 433,92 MHz
RP128EW0800A
RP128EW1600A
RP128EWR000A
RWT72C86800A
RWT72M86800A
RWT72P86800A
RWT72X86800A
RWT92086800A
RWT92P86800A
RWT32S86800A
RP128T4Z000A
RP128T4RC00A
-
RW140KWL000A
RWT50P86800A
RWT52P86800A
RWT6SW86800A
RWT6FW86800A
Code pièce
(868,65MHz)
Code pièce
(433,92MHz)
Désignation du produit
RP296EW0800A
RP296EW1600A
RP296EWR000A
RWT71EUV2
RWT71EUMV2
RWT71EUPV2
-
RWT90EUV2
RWT90PEU000A
RWT30EUV2
-
RP296T4RC00A
RWT540000EUA
RW140KWL000H
RWT50EUV2
RWT52P43300A
RWT6SW43300A
RWT6FW43300A
Extension sans fil 8 zones + 8 boutons
Extension sans fil 16 zones + 8 boutons
Répétiteur sans fil
Contact de porte sans fil
Contact de porte sans fil + aimant
Obturateur sans fil / universel
Obturateur double canal / universel
Détecteur PIR sans fil
Détecteur PIR + PET sans fil
Détecteur de fumée sans fil
Emetteur de zone à 4 boutons
Emetteur radio à "code tournant" et à 4
boutons
Emetteur 3 canaux
Clavier sans fil
Bouton Panique sans fil
Bouton Panique sans fil
Détecteur de choc sans fil, blanc
Détecteur d’inondation
