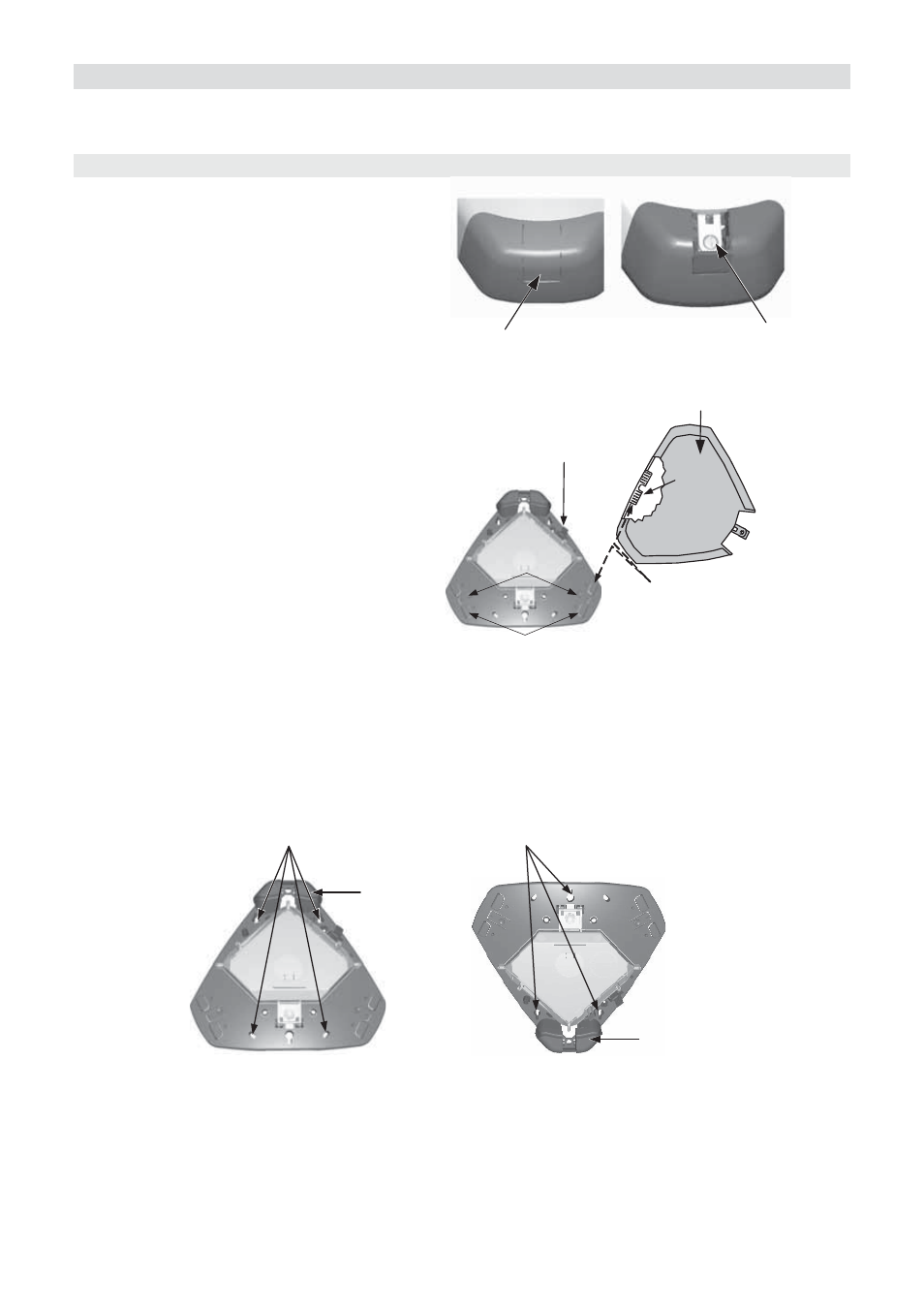

4 Sirène Radio – Guide d’installation et de programmation
Installation
Suivez les instructions suivantes pour mettre en place les sirènes radio extérieure et
intérieure.
Installation de la sirène extérieure
1) Ouvrez la protection de la vis
en appliquant votre pouce sur sa
partie inférieure. Une fois
soulevée, poussez-la en avant.
Ayant à présent accès à la vis du
couvercle, dévissez-la et retirez
le couvercle de la plaque arrière.
Vis du couvercle
de la sirène
Couvercle de la sirène –
partie inférieure
2) Une fois le couvercle retiré, vous
pouvez le faire coulisser à l'intérieur de
ses pattes de rétention. Pour cela,
rapprochez le couvercle des pattes en
question, ensuite faite-le glisser en
place. Pour ôter le couvercle, appuyez
sur l'onglet de dégagement et retirez
le couvercle en le faisant coulisser.
3) Pour atteindre la carte PCB,
dégagez le couvercle interne et relevez
le couvercle jusqu'à ce qu'il se
verrouille en position élevée.
Onglets de
dégagement
Pattes de rétention
du couvercle
Méthode de glissement de l'onglet
dans les pattes de rétention
Couvercle –
schéma détaillé
Onglet
Pattes de rétention –
couvercle interne
4) Plaquez la base de la sirène contre le mur et marquez les points de fixation selon la
position souhaitée pour le flash. L'appareil doit être monté sur le mur à l'aide d'au
moins trois vis 2" N° 10 et des tiges d'ancrage prévues à cet effet.
Points de fixation inférieurs
avec le stroboscope
Points de fixation supérieurs
avec le stroboscope
Stroboscope
Stroboscope
