Multi-Contact MA162 Manuel d'utilisation
Page 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
2

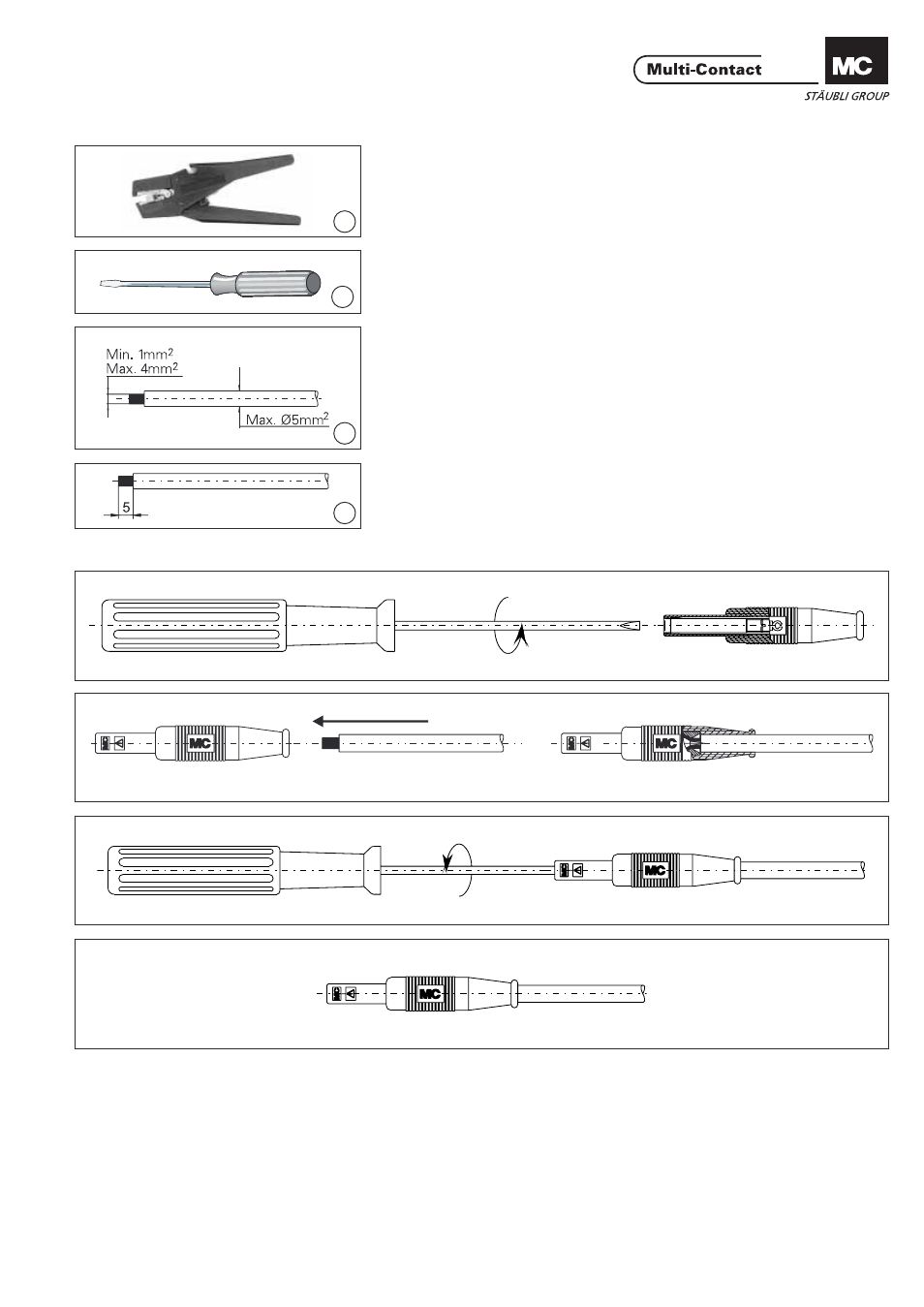

Outillage nécessaire
Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
Tournevis taille 0
Largeur de la lame: max. 2,5mm
Epaisseur de la lame: max. 0,4mm
Diamètre: max. 3,9mm
(ill. 2)
Screwdriver size 0
Blade width: max. 2,5mm
Blade thickness: max. 0,4mm
Shank Ø: max. 3,9mm
Préparation du câble
Preparation of the cable
(ill. 3)
Couper le câble à la longueur prévue.
Section du câble: min. 1mm
2
,
max. 4mm
2
.
Diamètre extérieur: max 5mm.
(ill. 3)
Cut the cable to the desired nominal
length.
Lead cross section: min. 1mm
2
,
max. 4mm
2
Outer diameter: max 5mm
(ill. 4)
Dénuder le câble sur la longueur
5mm avec la pince à dénuder.
(ill. 4)
Strip 5mm of insulation from cable
end with cable stripper.
Montage
Assembly
Desserrer la vis jusqu‘en butée.
Screw out to end stop.
Introduire le câble.
Insert cable.
Visser à fond.
Screw-in tightly.
Prêt à l‘emploi !
Ready for use
