Multi-Contact MA154 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
3
1
4
2
5
6
7
8

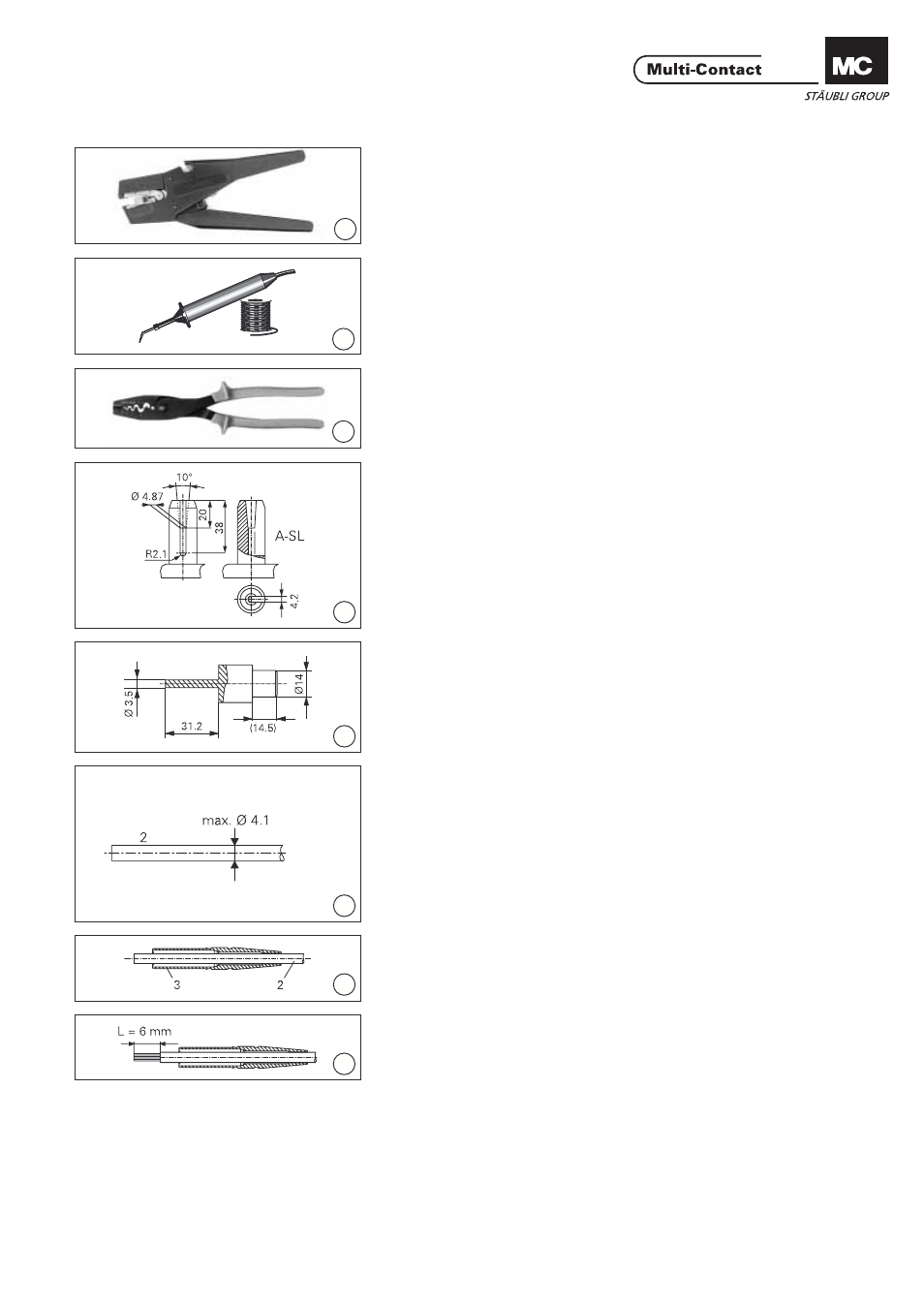

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionne-ment: www.
kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Pince à sertir p.e. Klauke PZK 3
No. de Cde 25.0018 (ill. 3)
Crimping pliers e.g. Klauke PZK 3
Order No. 25.0018
(ill. 4)
Outil de montage A-SL
Matière recommandée: Laiton (ill. 4)
Auxiliary tool A-SL
Recommended material: Brass
(ill. 5)
Outil de montage B-SL
Matière recommandée: Acier (ill. 5)
Auxiliary tool B-SL
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 6)
Couper le câble 2 à la longueur
prévu e. (ill. 6)
Cut the cable 2 to the desired nominal
length.
Montage Assembly
(ill. 7)
Glisser le câble 2 à travers l‘isolant 3. (ill. 7)
Feed cable 2 through insulator 3.
(ill. 8)
Dénuder le câble sur la longueur
L = 6mm avec la pince à dénuder. (ill. 8)
Strip cable insulation to length
L = 6mm with cable stripper.
