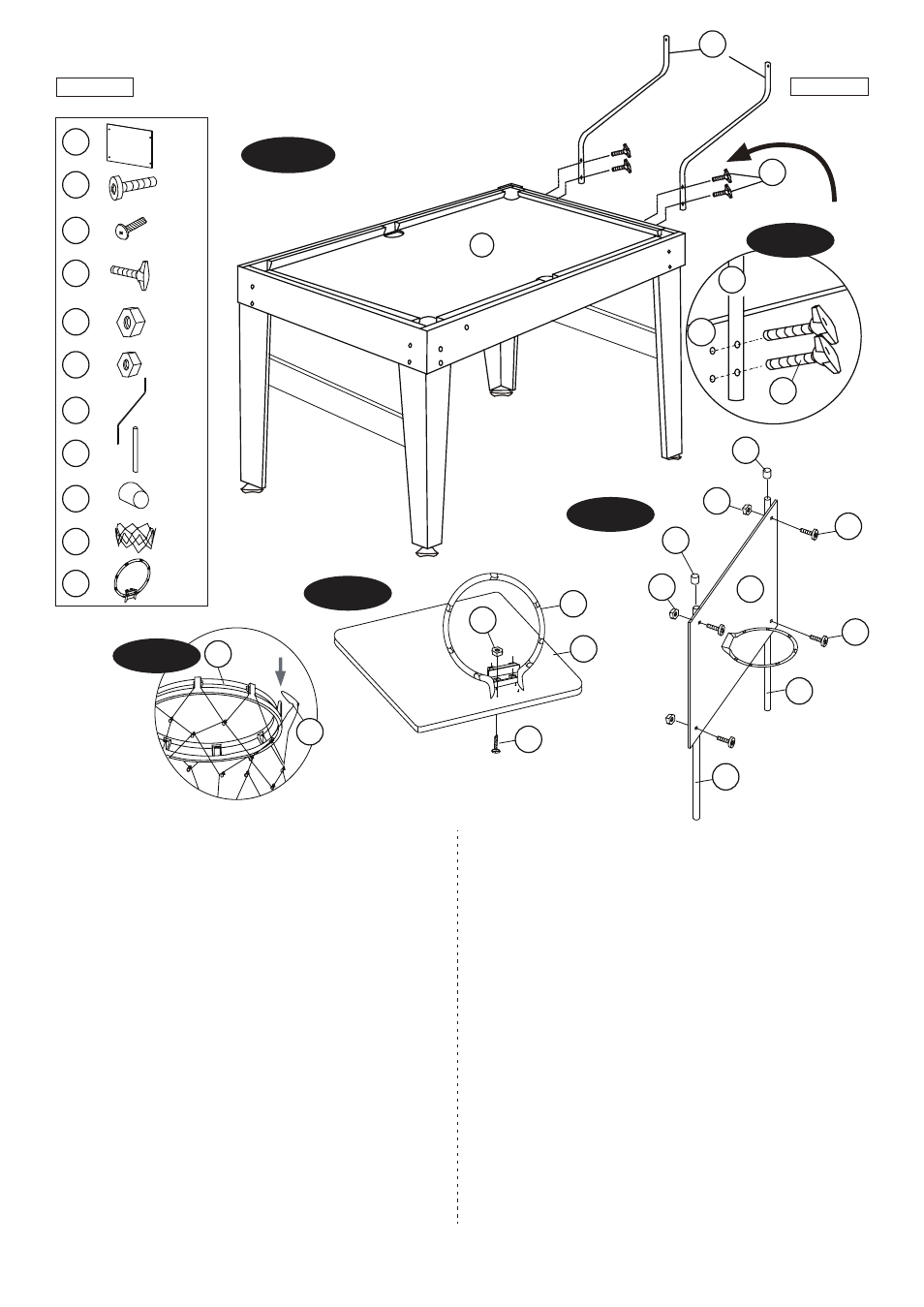

FIG.5 BASKETBALL ASSEMBLY
13. Attach the Crooked Pole (#19) to the end of Billiard
Table using two Butterfly Bolts (#11) per Crooked Pole.
See FIG. 5A.
Note: The butterfly Bolts (#11) assembled on the
holes in the end apron of Billiard. See point 9 on
page 5.
14. Attach the Rim (#30) to the Basketball Board (#7)
using four Bolts (#10) and four Nuts (#13).
See FIG. 5B.
15. Attach the Short Pole (#20) to the back of the
Basketball Board (#7) using four Bolts (#9) and four
Nuts (#12). And then install the Rod Cap (#28) on the
top of the Short Pole (#20). See FIG. 5C.
16. Attach the Basketball Net (#29) to the Rim (#30) by
slipping the top of the Net over the Rim hooks.
See FIG. 5D.
FIG.5 ASSEMBLAGE DE LA PLAQUE DE
BAKKETBALL
13. Attachez le poteau croche (#19) au bout de la Table de
Billard avec deux Boulons à Oreilles (#11) pour chaque
Poteau Croche. Voir FIG. 5A.
Note: Les Boulons à Oreilles (#11) assemblés sur les
trous au bout du tablier de Billard. Voir le point 9 à la
page 5.
14. Attachez le Panier (#30) à la Plaque de Basketball (#7)
avec quatre Boulons (#10) et quatre Écrous (#13).
Voir FIG. 5B.
15. Attachez le Poteau Court (#20) au dos de la Plaque de
Basketball (#7) avec quatre Boulons (#9) et quatre Écrous
(#12). Et puis installez la le Capuchon de Tige (#28) dans
le haut du Poteau Court (#20). Voir FIG. 5C.
16. Attachez le Filet de Basketball (#29) au Panier (#30) en
faisant glisser le haut du Filet dans les crochets du Panier.
Voir FIG. 5D.
