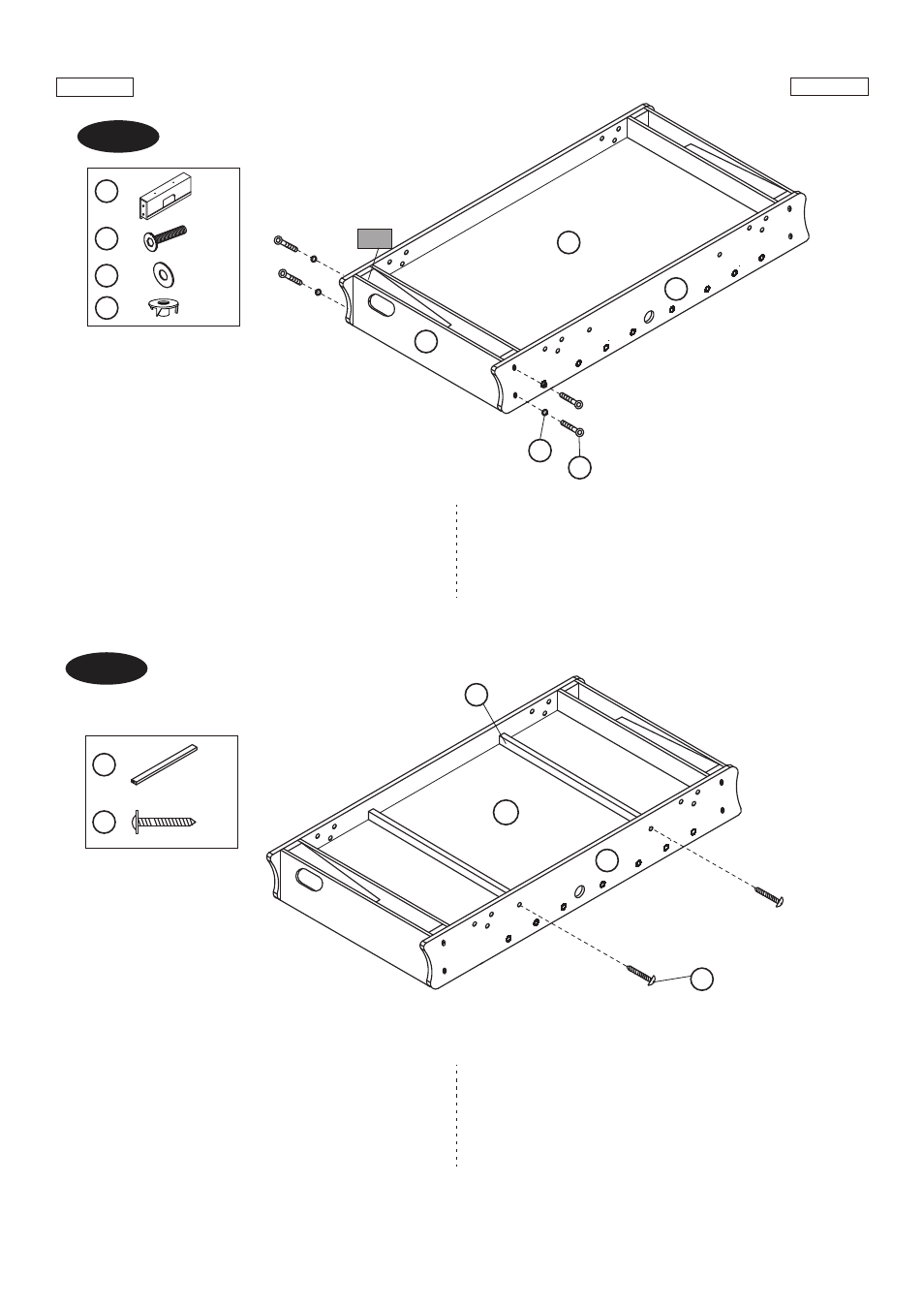

5. Attach one End Apron (#2) to the Side Aprons (#1)
using four Bolts (#8) and four Washers (#9).
See
FIG. 3.
5. Fixez un tablier Final (#2) aux tabliers latéraux
(#1) avec 4 boulons (#8) et 4 rondelles (#9).
Voir FIG. 3.
6. Place the Support Braces (#3) on the Playfield (#4)
and then attach them to the Side Aprons (#1) using
two Screws (#12) per Support Brace.
See FIG. 4.
6. Placez les Bras de renfort (#3) sur le Terrain de jeu
(#4) puis attachez-les aux Tabliers latéraux (#1)
avec deux Vis (#12) par Bras de renfort.
Voir FIG. 4.
