Medal Sports SC1339620CA Manuel d'utilisation
Page 10

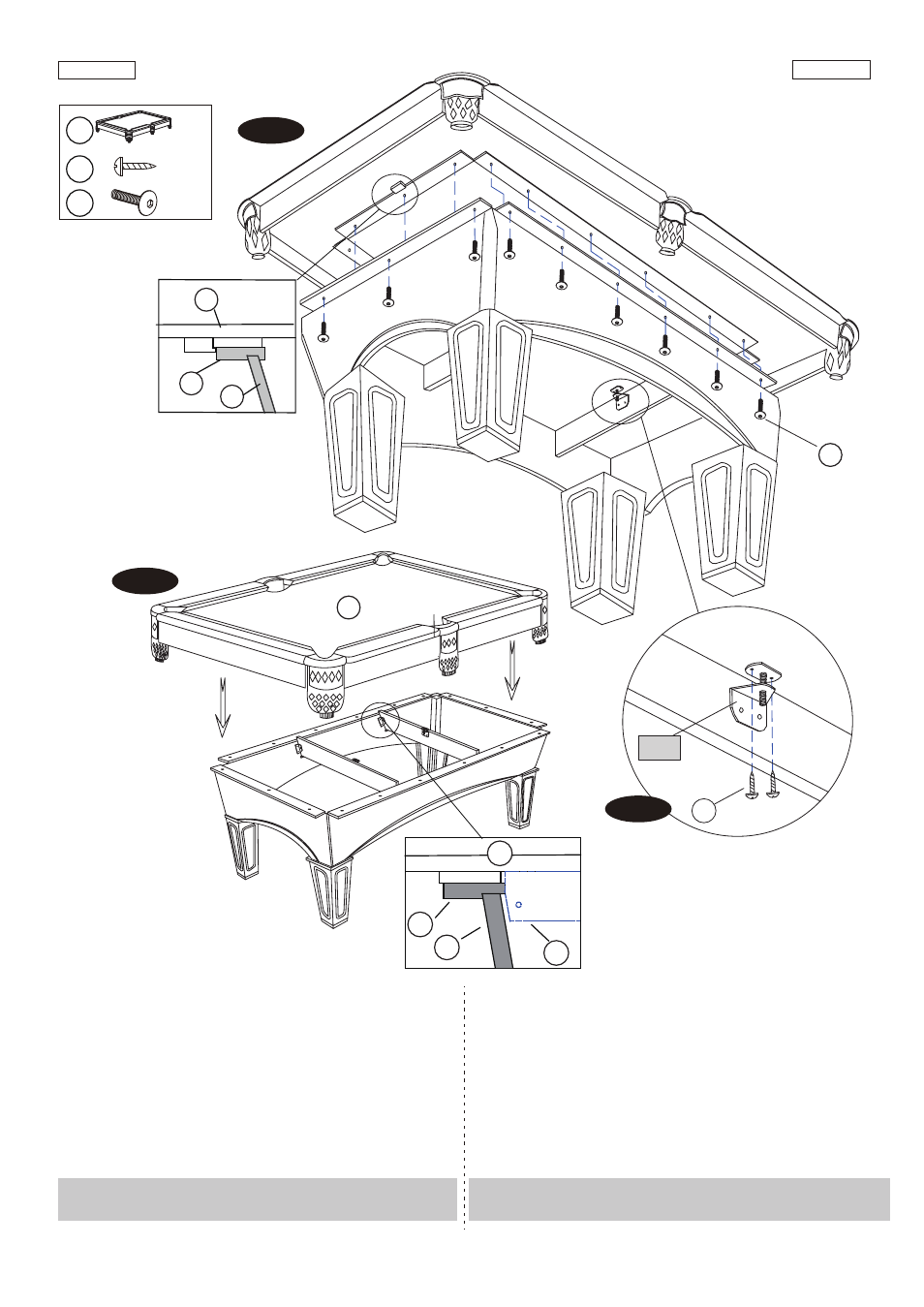

FIG.7
14. Place the Main Frame (#1) on the top of the
pre-assembled Lower Table (See FIG.6). Underneath
the Main Frame (#1), assemble the Main Frame (#1) to
the Side & End Top Boards (#5 & #7) using eighteen
bolts (#21).
See FIG.7 & 7A.
15. Attach the Adjustable "L" Brackets (#A1) to the
backside of the Main Frame (#1) using two screws
(#20) per Bracket.
See FIG.7B.
FIG.7
14. Placez le cadre principal (#1) sur le dessus de la table
inférieure préassemblée (Voir FIG.6). Sous le
cadre principal (#1), assemblez le cadre principal (#1)
aux panneaux supérieurs latéraux et d'extrémité
(#5 et #7) avec 18 boulons (#21).
Voir les Fig. 7 et 7A.
15. Fixez les supports réglables en "L" (#A1) au dos du
cadre principal (#1) avec deux vis (#20) par support.
Voir FIG.7B.
www.themdsports.com
1339620 CA
9
(Suite page suivante.)
(Continued on the next page.)
Français
English
1
X 1
20
X 4
21
X 18
1
FIG. 7
10
6
5
1
7
21
8
20
A1
1
FIG. 7A
FIG. 7B
Go back and make sure that all connections are tight.
Assurez-vous à nouveau que toutes les connexions sont bien serrées.
