11

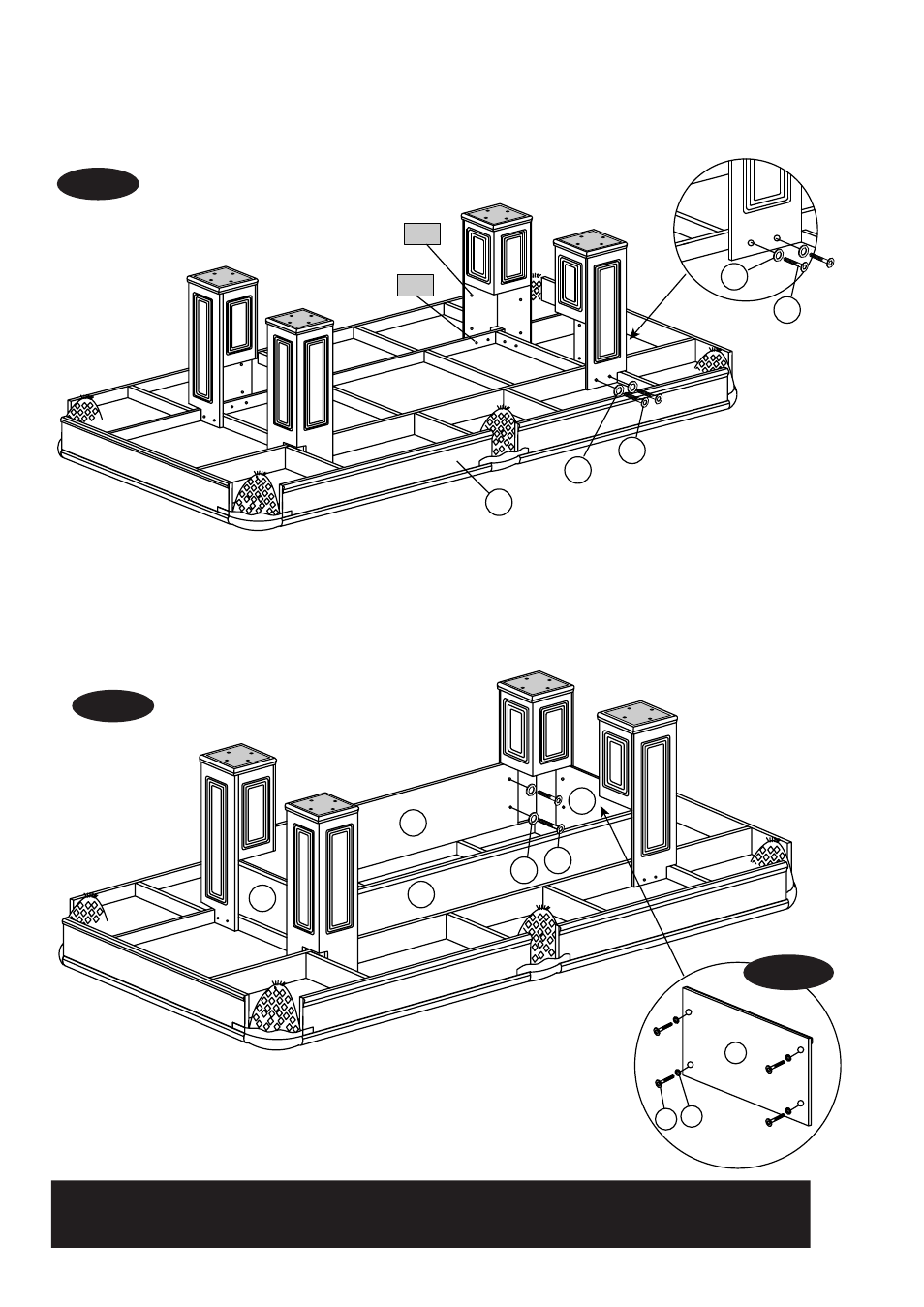

FIG. 3
FIG. 2
FIG.2
FIG.3
6. À l'aide de 4 boulons (no 15) et de 4 rondelles (no 16) par pied, fixez le pied au bâti principal (no 1). Voir
FIG.2.
7. À l'aide de 4 boulons (no 13) et de 4 rondelles (no 14) par tablier, fixez le tablier latéral inférieur (no 8) au pied.
Voir FIG.3.
8. À l'aide de 4 boulons (no 13) et de 4 rondelles (no 14) par tablier, fixez le tablierde boutl inférieur (no 8) au pied.
Voir FIG.3.
Avant de passer à l'étape suivante, assurez-vous que toutes les pièces
assemblées sont solidement fixées.
1
16
16
15
15
27
28
9
9
8
8
14 13
9
13 14
FIG. 3A
