FIG.5

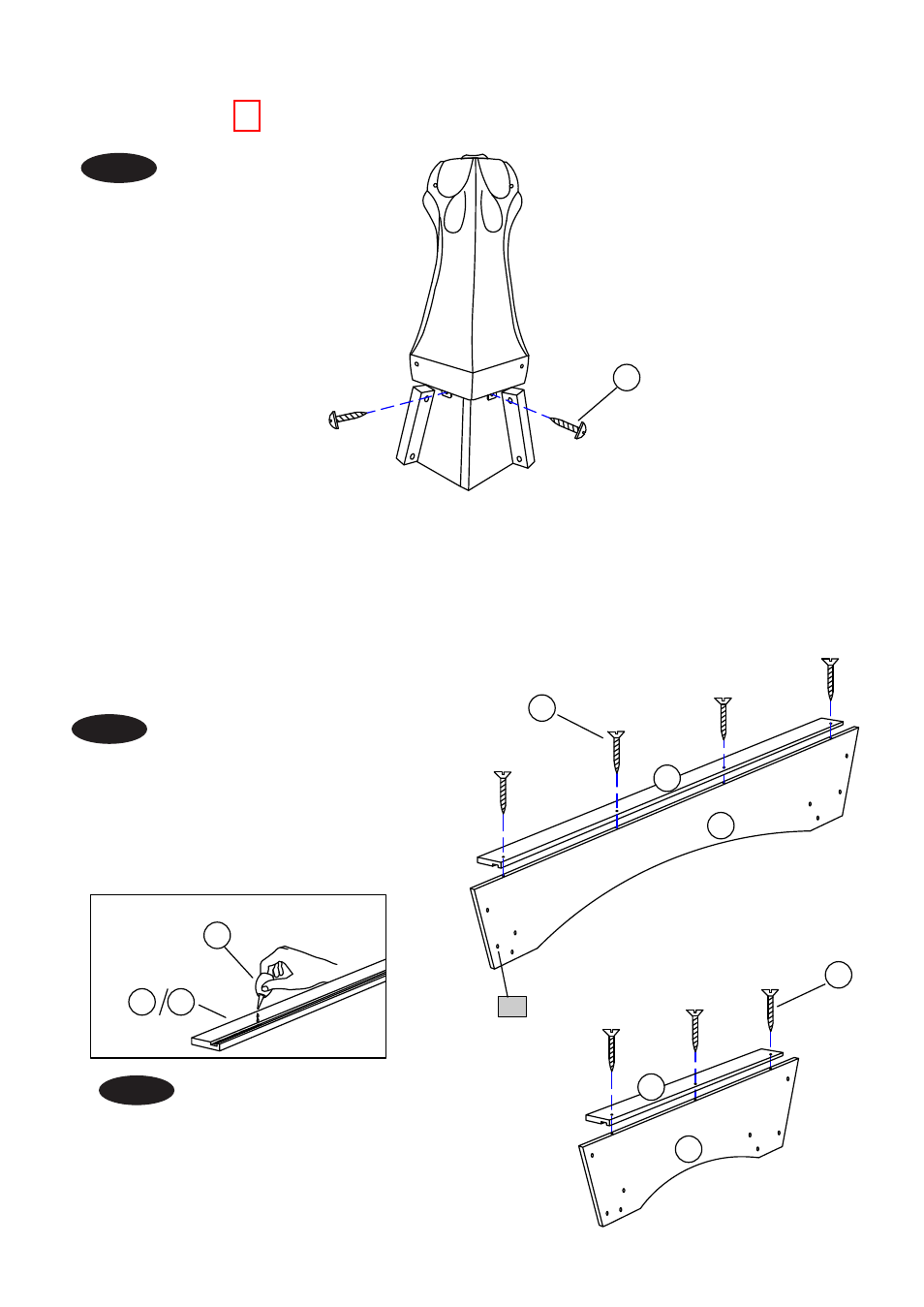

10. À l'aide de 2 vis (no 23) par pied, fixez les ensembles pieds en plastique aux ensembles pieds intérieurs.
FIG.6
11. Appliquez de la colle (no 18) dans les rainures des panneaux latéraux supérieurs (no 9) et des panneaux
d'extrémité supérieurs (no 11). Voir FIG.6A.
12. À l'aide de 4 vis (no 21) par panneau latéral supérieur, fixez les panneaux latéraux supérieurs (no 9) aux tabliers
latéraux inférieurs (no 10).
13. À l'aide de 3 vis (no 21) par panneaui d'extrémité supérieur, fixez les panneaux d'extrémité supérieurs (no 11)
aux tabliers d'extrémité inférieurs (no 12).
16
FIG. 5
23
41
FIG. 6
FIG. 6A
9
18
21
12
11
11
10
21
9
