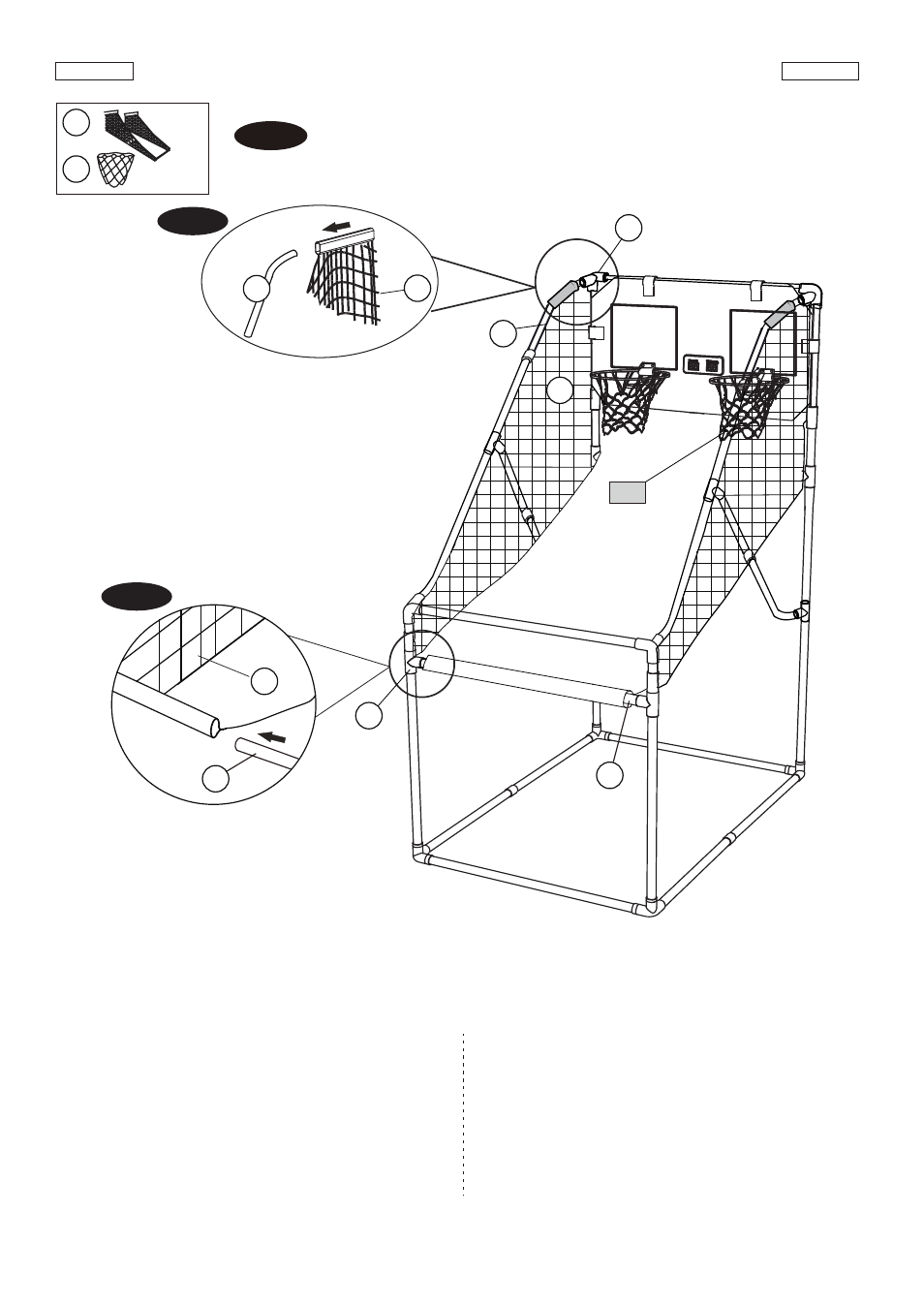

FIG.10
12. Slide elastic straps and sleeve of Ball Return Net (#32)
onto Top Tubes - 8 (#8) and attach Tubes - 8 (#8) to
the
connector (#13) as shown in FIG. 10A.
13. Slide the Tube - 1 (#1) into the end of Ball Return Net
(#32) and attach it to the
connector (#14) as shown
in FIG. 10B.
FIG.10
12. Faites glisser les bandes élastiques et le manchon du
Filet de Retour de Balle (#32) sur les Tubes
Supérieurs - 8 (#8) et fixez les Tubes - 8 (#8) au
raccord (#13) comme sur Fig. 10A.
13. Faites glisser le Tube-1 (#1) à l’extrémité du Filet de
Retour de Balle (#32) et attachez-le au raccord (#14)
comme sur Fig. 10B.
FIG. 10
X 1 32
X 2 P1
Français English
