3.4. PHASE 3 – MONTAGE DE LA STRUCTURE EN ACIER (élément 1)
N.B. MANIPULER AVEC SOIN TOUS LES COMPOSANTS EN ACIER PEINT EN NOIR AFIN D'ÉVITER
TOUT DOMMAGE DÛ AUX RAYURES OU ÉRAFLURES DIFFICILEMENT RÉPARABLES.

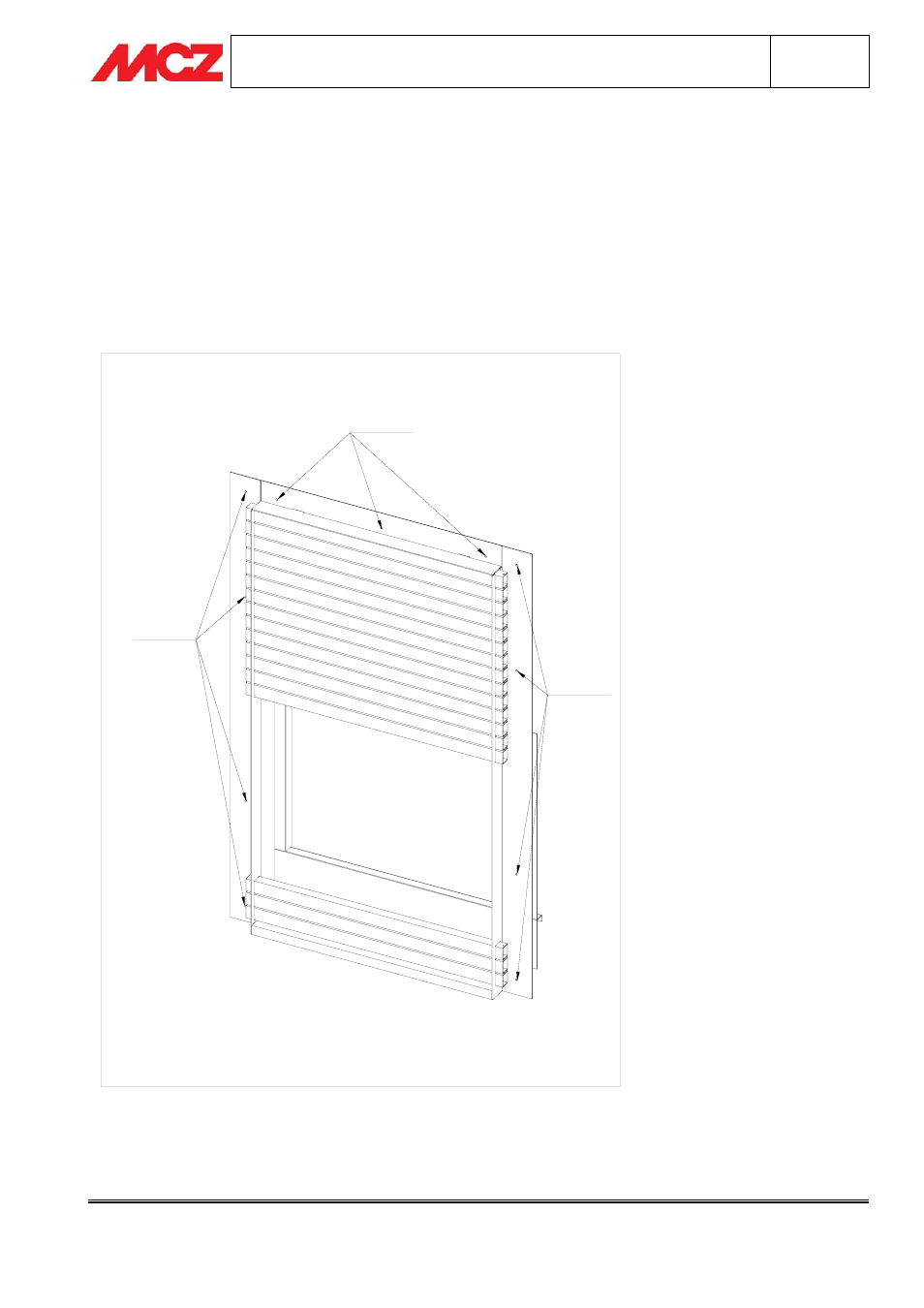

Placer la structure en acier dans le même axe que le foyer fermé (=axe de l'habillage) et à 5 mm de ce dernier.
Fixer la structure à la contre-paroi en utilisant les trous présents sur les côtés et sur le haut : utiliser les vis pour
placoplâtre 3,9X35 fournies (si le mur de fixation est en maçonnerie, utiliser les chevilles prévues à cet effet au
lieu des vis pour placoplâtre).
S'assurer que la structure adhère bien à la contre-paroi, à angle droit et à niveau.
