NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 2
PASSE-PARTOUT LINEA FORMA PURO
page
5
Chapitre 2
Service technique – droits réservés à mcz spa
Reproduction interdite
MURO PERIMATRALE
MURO PERIMATRALE
50
PARETE
CARTONGESSO
PASSE-PARTOUT
1133
493
ARBITRARIA

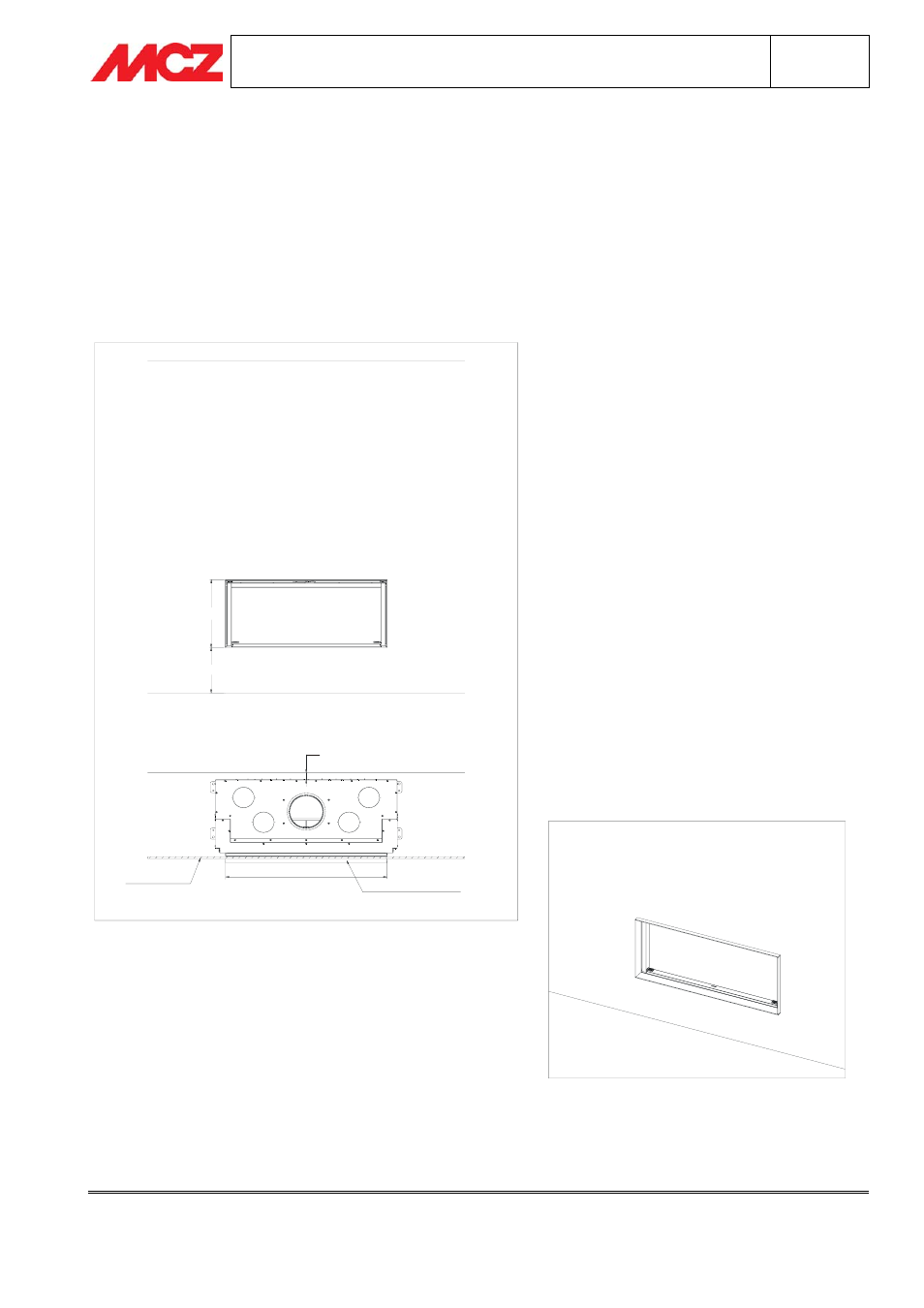

2. HABILLAGE PASSE-PARTOUT AVEC FOYERS FERMÉS
FPURO65/FPURO75/FPURO95/FPURO115
L'Habillage Passe-partout est un habillage
à encastrer. Le foyer fermé est complètement encastré dans la paroi :
il est nécessaire par conséquent de construire une contre-paroi qui dépasse de celle périmétrale. La profondeur
de la paroi à construire lors du montage est arbitraire, il suffit de respecter toutes les distances de sécurité
concernant le foyer fermé. À ce propos, se reporter à la
Notice d'Installation et d'Utilisation de Forma Puro (FP65,
FP75, FP95, FP115). L'Habillage Passe-Partout est facile et rapide à monter. Elle est directement fixée au foyer
fermé Forma Puro : elle ne nécessite d'aucune intervention lors du montage excepté pour la paroi
d'encastrement du monobloc.
HABILLAGE PASSE-PARTOUT FORMA PURO115
L=1133 MM
H=493 MM
HABILLAGE PASSE-PARTOUT FORMA PURO95
L= 913 MM
H=493 MM
HABILLAGE PASSE-PARTOUT FORMA PURO75
L=703 MM
H=635 MM
HABILLAGE PASSE-PARTOUT FORMA PURO65
L=623 MM
H=597 MM
