NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
MATISSE
page
6
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite
3. MONTAGE DE L'HA HABILLAGE MATISSE AVEC FOYER FERMÉ FORMA
BILLAGE MATISSE

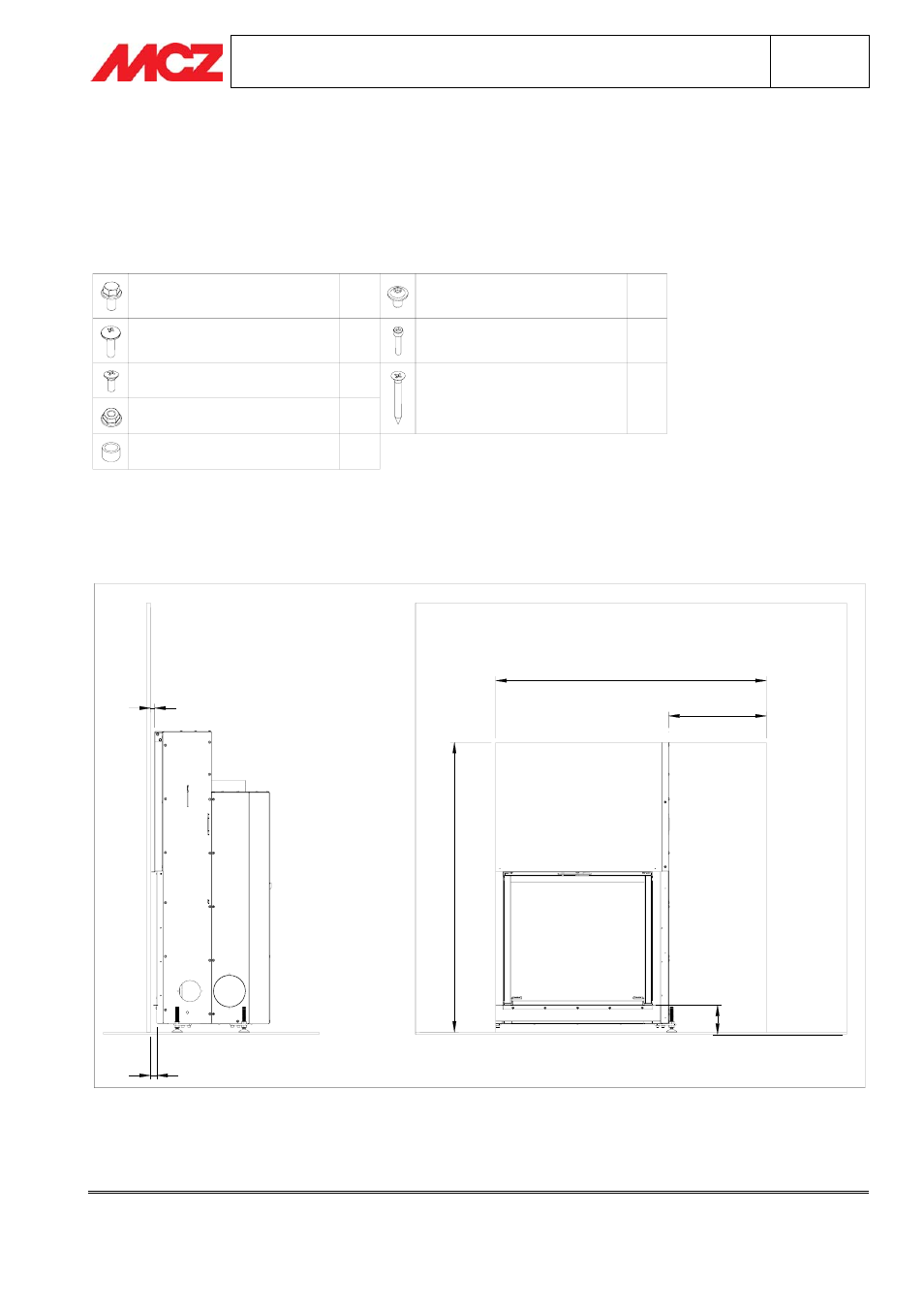

3.1. TABLEAU DES VIS
VITE AUTOPERFORANTE 4.2x16
RULLINO AGGANCIO
DADO FLANGIATO M5
VITE M4x10 UNI 7689
VITE M5x10 DIN 6921
N°6
N°5
N°4
N°19
N°6
N°2
VITE M5x8 ISO 7380
VITE M3x16 UNI 5931
VITE CARTONGESSO 3.9x35
N°2
N°10
3.2. PRÉPARATION DE LA PAROI
136
1255
1350
453
29
20
Prévoir sur la paroi une ouverture de 1350x1255mm et positionner le foyer fermé du côté droit à une distance de
453 mm du bord de la paroi au forma puro75, de 29mm à l'arrière de la paroi à la partie inférieure du monobloc
et à une hauteur du sol jusqu'à la dalle foyère de 136 mm.
