NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
MAGRITTE page 7
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

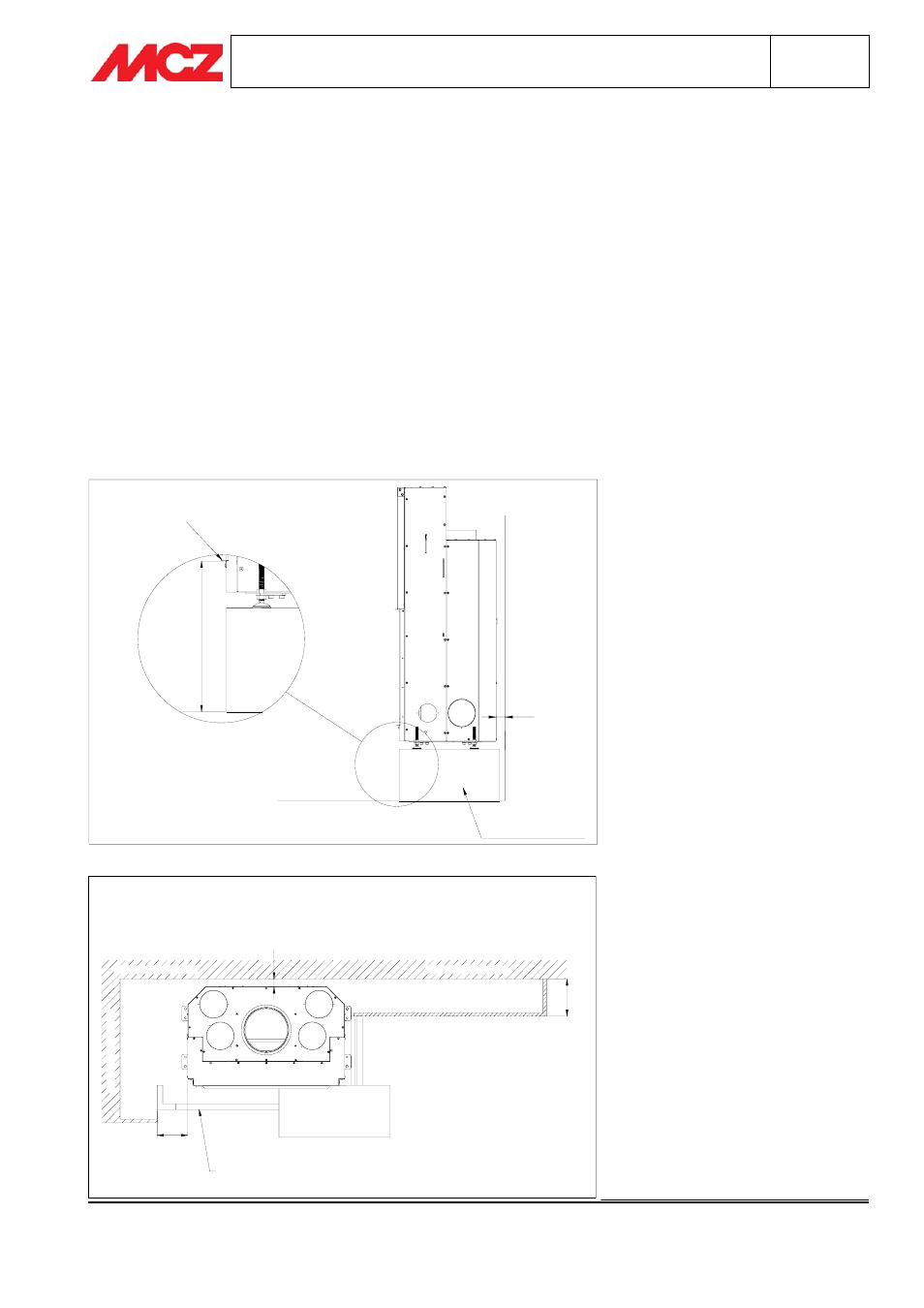

3.2. PHASE 1 – POSITIONNEMENT DU FOYER FERMÉ FORMA PURO75
(F/PURO95)
Installer Forma Puro75 (Forma Puro95) dans la position souhaitée et à la distance de sécurité de la paroi arrière :
soulever le foyer fermé de manière à ce que la hauteur du profil cache-bord, par rapport au sol, soit de 340 mm
(=hauteur de la Dalle Foyère de l'habillage). Une seconde et éventuelle intervention pour régler la hauteur du
monobloc est effectuée durant le montage de l'habillage.
N.B. Il est nécessaire de créer une base d'appui sur laquelle fixer Forma Puro75/95. Le monobloc
doit être stable et solidement fixé au sol.
Avant de procéder au raccordement du conduit de fumée et une fois complétée l'installation du foyer fermé,
contrôler que Forma Puro75 (Forma Puro95) soit correctement positionné par rapport aux composants Socle
central (1) et Dalle Foyère (4) de l'habillage Magritte. Il est conseillé de positionner à blanc les deux composants
en faisant attention à soutenir temporairement la Dalle Foyère avec des supports. Une fois le contrôle effectué,
installer le monobloc Puro75 (Forma Puro95) en suivant les instructions reportées dans la respective Notice
d'installation et d'emploi et effectuer un bref essai pour s'assurer du bon fonctionnement. Après un essai positif,
il est possible de continuer avec le montage de l'habillage Magritte..
PROFILO
COPRIBORDO
42
BASE APPOGGIO
FORMA PURO
PAVIMENTO
34
0
MURO PERIMETRALE
MU
RO PER
IMET
R
AL
E
42
MURO PERIMETRALE
PARETE
20
0
IN
CA
SSO
165
ALZATA CENTRALE
