NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
KLEE page 13
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

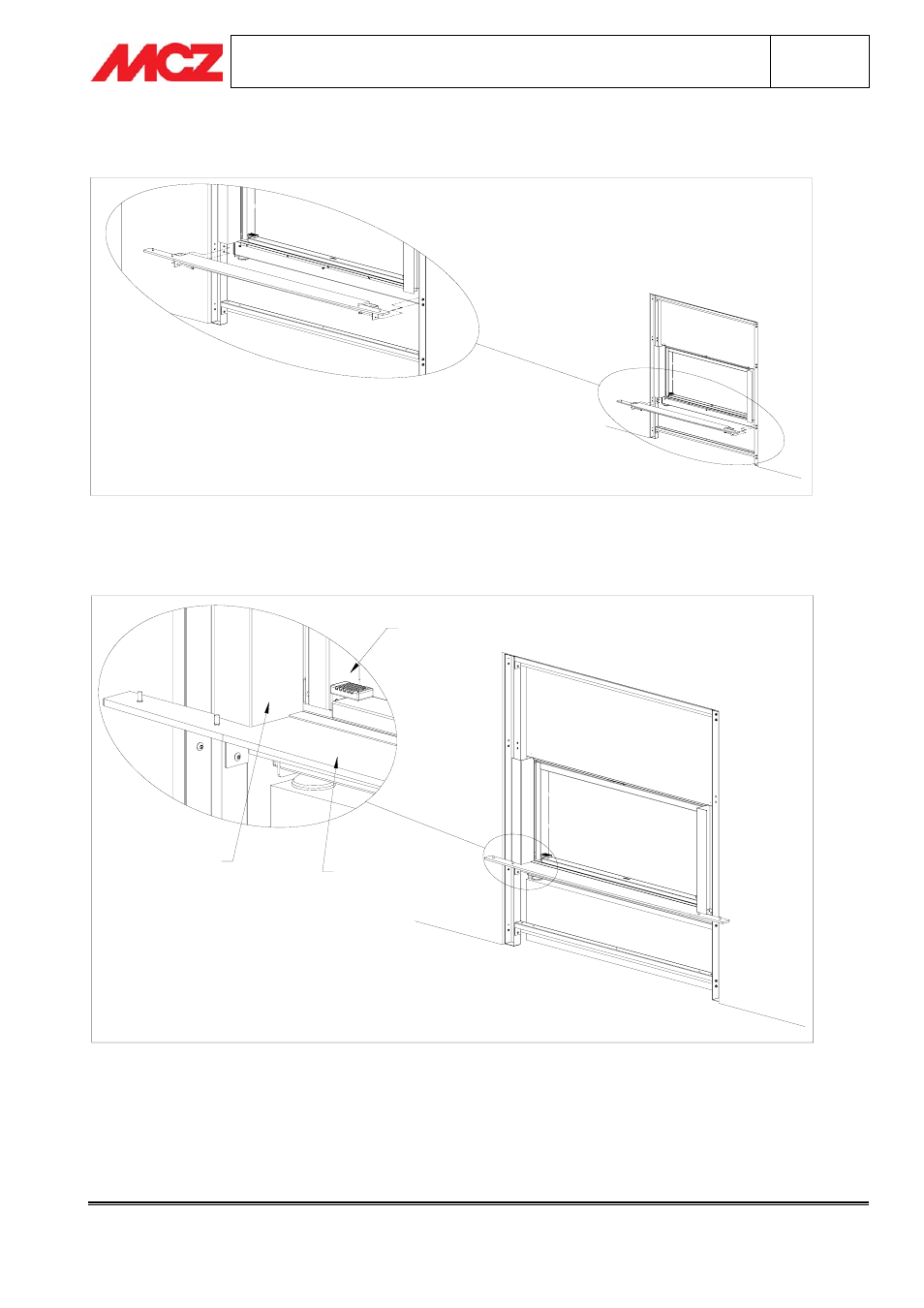

Positionner la Dalle Foyère (ainsi assemblée) juste sous le profil cache-bord (élément 1) et avec les trous du
Montant Horizontal Klee dans le même axe que les fentes de la Structure Klee.
Fixer la Dalle Foyère en utilisant n°1 vis M5X12 et n°1 écrou bridé M5 (voir dessin) pour chaque trou.
À la fin de l'opération, les Jambages en acier noir doivent complètement adhérer à la Dalle Foyère (si nécessaire
agir sur les pieds de Forma Puro pour un réglage millimétrique de la hauteur du foyer fermé).
SPALLA IN
ACCIAIO NERO
PIANO
FUOCO
SPALLA ACCIAIO NERO
