A
B
D
60°
E
C
F A
B
C
D
E
45°
F
11
3-INSTALLATION
Service Technique - Droits réservés - Reproduction interdite

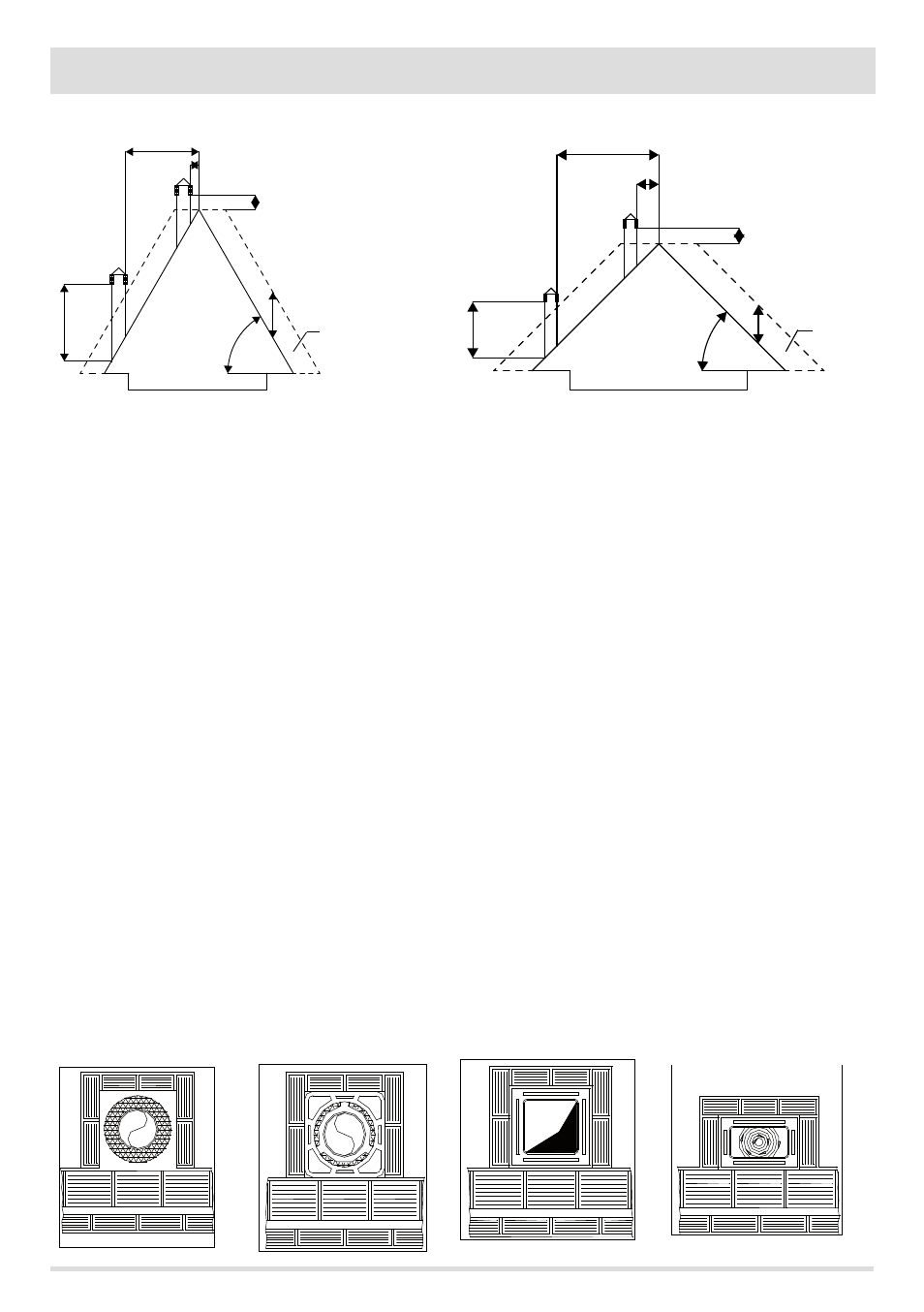

TOIT À 60° TOIT À 45°
DIMENSIONNEMENT
La dépression (tirage) d'un conduit de fumée dépend aussi de sa hauteur. Vérifier la dépression avec les valeurs indiquées dans les
caractéristiques techniques. La hauteur minimale de la cheminée est de 3,5 mètres.
La section interne du conduit de fumée peut être ronde (c'est la meilleure), carrée ou rectangulaire (le rapport entre les côtés intérieurs
doit être ≤1,5) avec les côtés raccordés avec un rayon minimum de 20 mm. Les dimensions de la section doivent être de Ø100 mm
minimum .
Les sections/longueur des cheminées doivent être correctement dimensionnée selon la méthode générale de calcul de la UNI EN13384-1
ou d'autres méthodes dont l'efficience a été prouvée.
Vous trouverez ci-dessous quelques exemples de conduits de fumée présents sur le marché :
Cheminée en acier AISI 316 à
double chambre isolée avec de
la fibre céramique ou produit
équivalent résistant à 400°C.
Cheminée en matériau
réfractaire à double chambre
isolée et gaine extérieure en
béton allégé avec matériau
alvéolaire type argile.
Cheminée traditionnelle en
argile section carrée avec
entretoises insérées vides
isolantes.
Éviter les cheminées à section
interne rectangulaire où le
rapport entre le côté le plus
long et le plus court serait
supérieur à 1,5 (par ex. 20x40
ou 15x30).
EXCELLENTE BONNE MÉDIOCRE MAUVAISE
A = MIN. 2,60 mètres
B = DISTANCE > 1,20 mètre
C = DISTANCE < 1,20 mètre
D = 0,50 mètre AU-DESSUS DU
FAITE
A = 2,10 mètres
F = ZONE DE REFLUX
A = MIN. 2,00 mètres
B = DISTANCE > 1,30 mètre
C = DISTANCE < 1,30 mètre
D = 0,50 mètre AU-DESSUS DU
FAITE
E = 1,50 mètre
F = ZONE DE REFLUX
FIGURE 5
FIGURE 6
