25
C
D
n
o
C
D

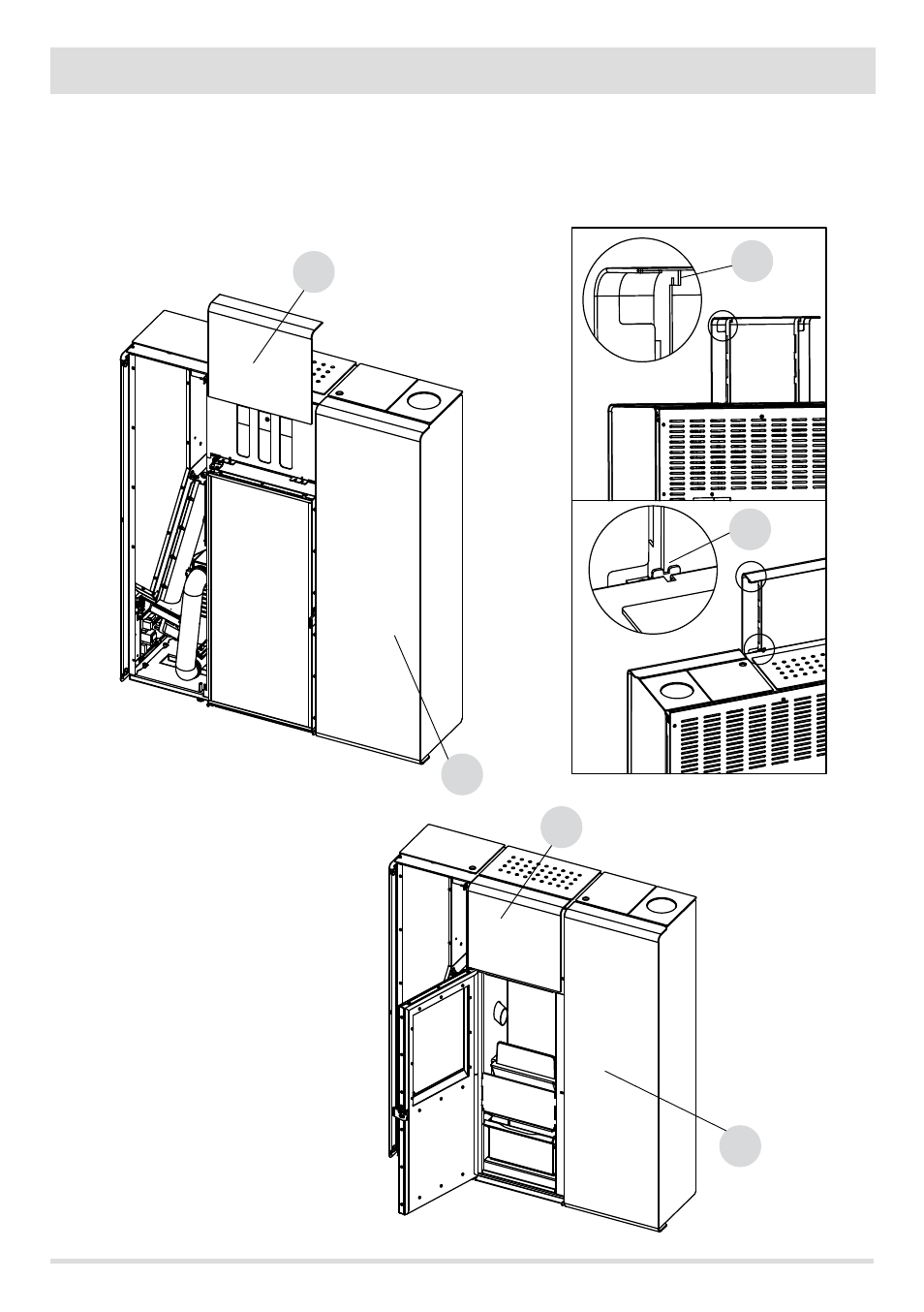

6 - MONTAGE PANNEAUX
Service Technique - Droits réservés - Reproduction interdite
Placer alors le panneau central "C" en faisant entrer la voie d'évitement "n" du panneau dans l'encastrement "o" de la structure.
Vérifier l'alignement entre les trois panneaux "B-C-D".
Si l'alignement est parfait, procéder au fixage des panneaux latéraux B et D dans la partie interne et du panneau central "C" dans la partie
en bas, autrement faire les réglages nécessaires.
