50 MIN.
590
431
800 MAX
705 MIN
800 MAX
705 MIN
24
7-INSTALLATION ET MONTAGE
FIXATION À LA BASE DE L'INSERT
Il est obligatoirede bloquer le produit sur un plan car durant les opérations d'entretien annuel de la part du technicien autorisé, la
chambre de combustion peut être ôtée de son logement à l'aide de deux guides extensibles.
Pour fixer l'insert, procéder comme suit :

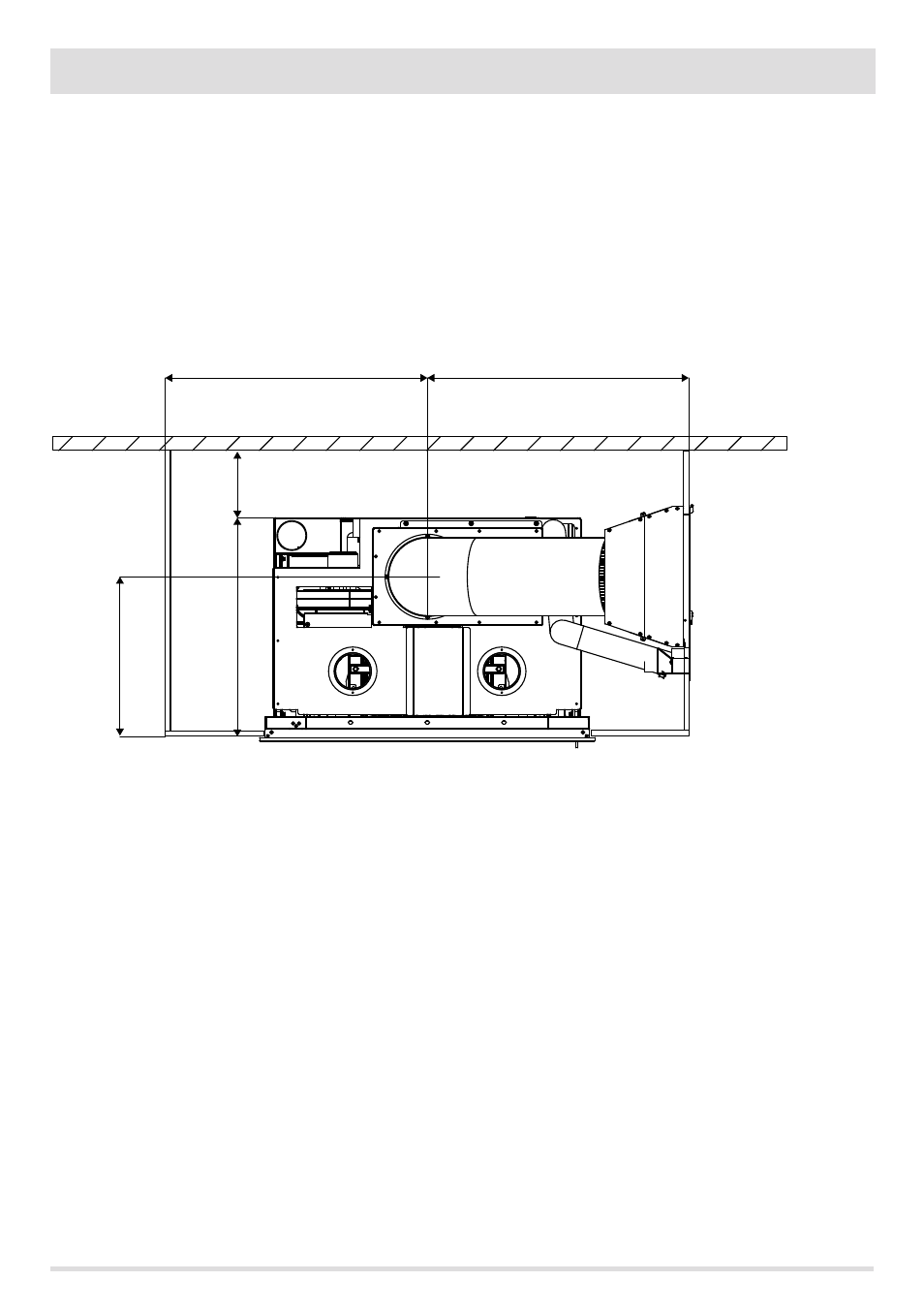

• La profondeur de l'insert par rapport à l'intérieur du cadre est de 590 mm.
• La distance de sécurité par rapport au matériau combustible est de 50 mm
• Si vous souhaitez installer le produit avec le chargement des pellets à l'avant, il suffit de laisser 50 mm (distance de sécurité en cas
de matériau inflammable) à l'arrière du produit ; en revanche, si vous installez le chargement des pellets sur le côté, il est possible
de laisser quand-même 50 mm à l’arrière mais dans ce cas, il faut incliner les tuyaux de l'air comburant et du chargement. Cette
précaution est nécessaire pour réussir à fixer la porte à la paroi.
Quel que soit le choix du chargement (frontal ou latéral) procéder de la façon suivante :
• Enlever le cadre de compensation C (voir le paragraphe correspondant).
• Dévisser les vis en bas (B) sous le cadre.
• À ce moment-là, extraire la machine et la séparer de son support (D).
• Positionner le support (D) en laissant une distance de 50 mm MIN. de la paroi.
• Avec les vis fournies, fixer le support (D) à la base (E) en veillant à ce que le plan de blocage du support (D) et la paroi soient
perpendiculaires.
• Repositionner la machine sur le support (D), réinsérer les vis (B) en vérifiant que la machine et le support soient bien fixés afin de
garantir le fonctionnement du produit.
Il est très important de s'assurer d'avoir bien respecté les mesures de positionnement de la base du produit, en faisant
très attention à ce que le plan de blocage du support et la paroi soient bien perpendiculaires. S'assurer également que
les vis fixent bien la machine au support.
