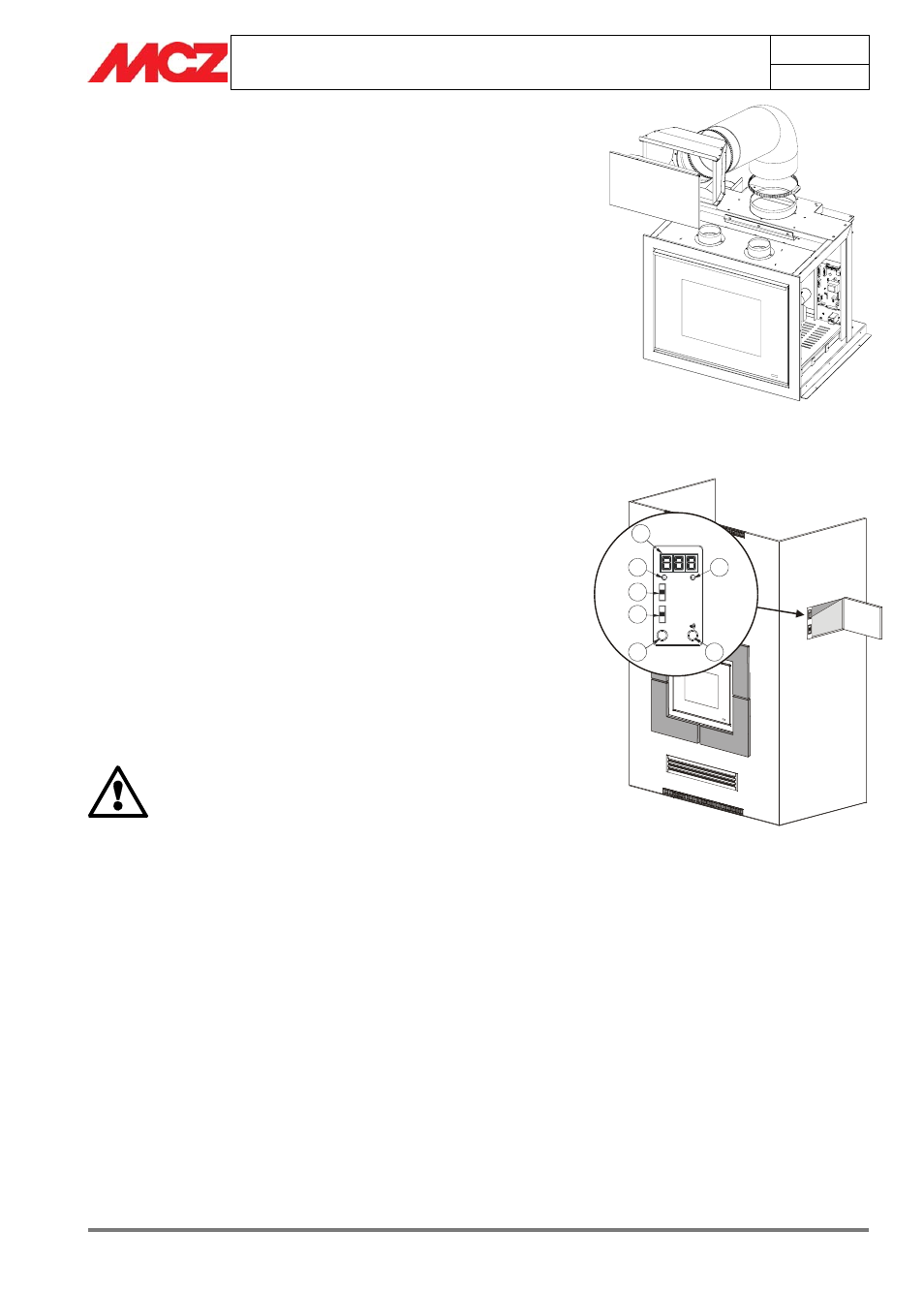

3.6.2. Montage frontal de la goulotte
• Raccorder le tube fourni en dotation au produit en faisant
attention à ce qu'il soit tourné latéralement, puis le fixer avec le
collier.
• Raccorder le tube à l'embouchure de la structure du volet avec
le collier.
• Positionner le tube de manière à ce qu'il soit accessible une fois
l'habillage terminé et de façon à pouvoir fixer la structure du
volet sur le trou situé sur la paroi de l'habillage prévu à cet
effet.
• Pour monter le volet externe, suivre les indications du
paragraphe 3.16.2, car cette opération ne devra être effectuée
qu'après avoir complété l'habillage.
3.7. TABLEAUX DE COMMANDE MONTES SUR LE VOLET
Même si le montage de la porte de fermeture de la goulotte est une
des dernières phases de l’installation, il faut informer l'installateur qu'il
devra monter dans ce composant des dispositifs très importants tels
que le tableau de secours (voir
chapitre 4.5) et l'interrupteur
permettant de couper la tension au monobloc.
Par conséquent, pendant cette phase d’installation, lorsque l'habillage
n'est pas encore réalisé, il est conseillé de fixer les câbles et les
composants correspondants déjà pré-montés par le fabricant,
sur le côté de la goulotte de chargement du pellet, afin qu'au
moment du montage du volet, une fois que l'habillage est presque
terminé, les câbles et les panneaux s'avèrent d'un accès facile.
Utiliser provisoirement du ruban adhésif ou analogue pour les fixer.
Faire très attention en déplaçant les câbles
électriques. Éviter absolument de les tirer ou des les
écraser car ils peuvent s'endommager.
Si l'on préfère les fixer, vérifier qu'ils ne puissent
entrer au contact des parties chaudes du monobloc.
Le non-respect de ces avertissements et les éventuels
dommages conséquents aux éléments électriques ne
seront pas couverts par la garantie.
Porte de chargement du pellet avec tableau de
commande
- OFF
- REMOTE
- ON
- MIN
- MED
- MAX
A
B
C
D
E
F
G
TEST
Montage frontal de la goulotte
