MANUEL D'INSTALLATION ET MODE D'EMPLOI
Chapitre 2
page
9
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
La prise d'air doit également :

communiquer directement avec la pièce où le poêle est installé
 être protégée par une grille métallique ou une protection adéquate
à condition que celle-ci n'en réduise pas la section minimale
 être installée de manière à ne pas pouvoir s'obstruer.
Il n'est pas obligatoire de raccorder directement
l'amenée d'air au poêle (directement avec
l'extérieur) mais la section sus-indiquée devra quoi
qu'il en soit garantir une arrivée d'air d'environ 50
m3/h.
Voir la norme UNI 10683 REV.
2.5. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES
Pendant la réalisation de l'ouverture pour le passage du tuyau d’évacuation
des fumées, il faudra nécessairement tenir compte, de la présence
éventuelle de matériaux inflammables. Si l'ouverture doit traverser une paroi
en bois ou, quoi qu'il en soit, en matériau thermolabile, l’INSTALLATEUR
DOIT en premier lieu utiliser le raccord mural prévu à cet effet (diam. 13 cm
minimum) et isoler comme il se doit le tuyau de poêle qui le traverse en
utilisant des matériaux isolants adéquats. (1,3 — 5 cm d'épaisseur avec
conductibilité thermique minimale de 0,07 W/m°K).
Ceci vaut également si le tuyau du poêle doit parcourir des tronçons verticaux
ou horizontaux toujours à proximité (min. 20 cm) de la paroi thermolabile.
Comme solution alternative, il est conseillé d’utiliser un tuyau industriel
calorifugé que vous pourrez utiliser également à l’extérieur pour éviter
les condensas.
La chambre de combustion fonctionne en dépression. Le conduit de
sortie de fumées sera en dépression s'il est raccordé à un conduit de
cheminée efficace comme prescrit plus haut.
IMPORTANT !

Tout changement de direction à 90° du conduit
d’évacuation des fumées doit être réalisé avec
des raccords en “T” prévus à cet effet et équipés
de regards. (Voir accessoires pour le poêle à
pellets)
 Il est formellement interdit d’appliquer une grille
à l’extrémité du tuyau d’évacuation car celle-ci
pourrait compromettre le bon fonctionnement de
votre poêle.
 POUR LE RACCORDEMENT AU CONDUIT DE
CHEMINÉE, NE PAS UTILISER PLUS DE 2-3 m DE
CONDUIT HORIZONTAL NI PLUS DE 3 COUDES À
90°
 IL EST NOTAMMENT CONSEILLÉ DE NE PAS
DÉPASSER LES 6 METRES DE LONGUEUR AVEC LE
TUYAU Ø 80 mm
 LE TUYAU Ø 80 mm SERT UNIQUEMENT POUR LE
RACCORD AU CONDUIT DE FUMÉE ET NE PEUT
ÊTRE CONSIDÉRÉ UN “CONDUIT DE FUMÉE”. Les
caractéristiques du conduit de fumée sont
différentes et sont décrites dans les paragraphes
suivants

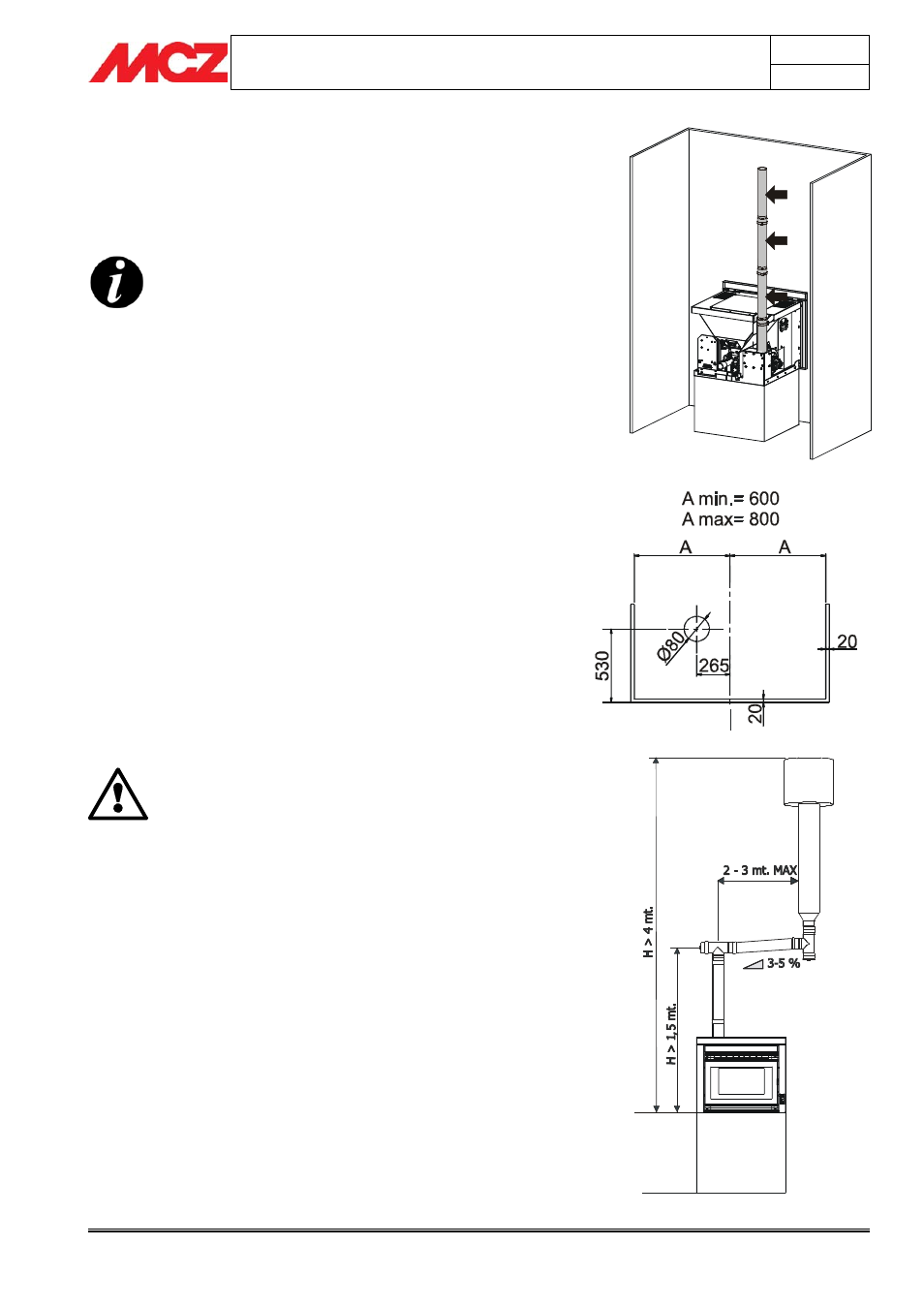

Exemple d'installation de Powerbox
Raccordement au tuyau de sortie de fumées
Plan
