7. SCHÉMAS ÉLECTRIQUES

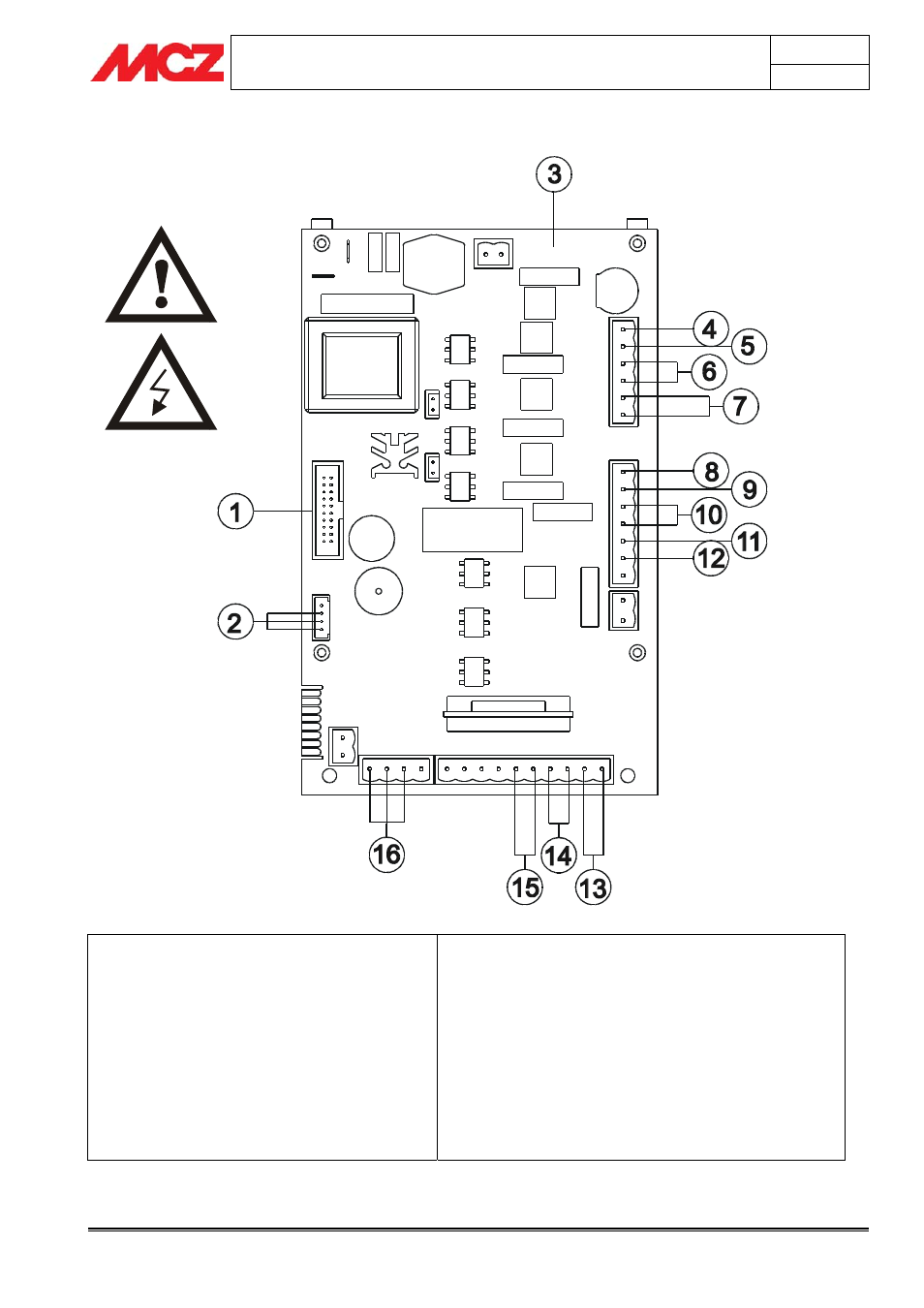

LÉGENDE DES CABLAGES CARTE MÈRE
1. Tableau de commande
2. Programmation
3. Carte mère
4. Alimentation 230V AC
5. Alimentation 230V AC
6. Ventilateur expulsion fumées
7. Échangeur
8. Vis sans fin
9. Sécurité température granulés de bois
10. Bougie
11. Pressostat + sécurité température granulés de
bois
12. Pressostat + vis sans fin
13. Sonde fumées rouge + bleue-
14. Thermostat externe
15. Sonde ambiante
16. Contrôle des tours du ventilateur d'expulsion
des fumées blanc/rouge/noir ou bleu
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
