B
f
f
d
d
e
d
29
6 -INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite

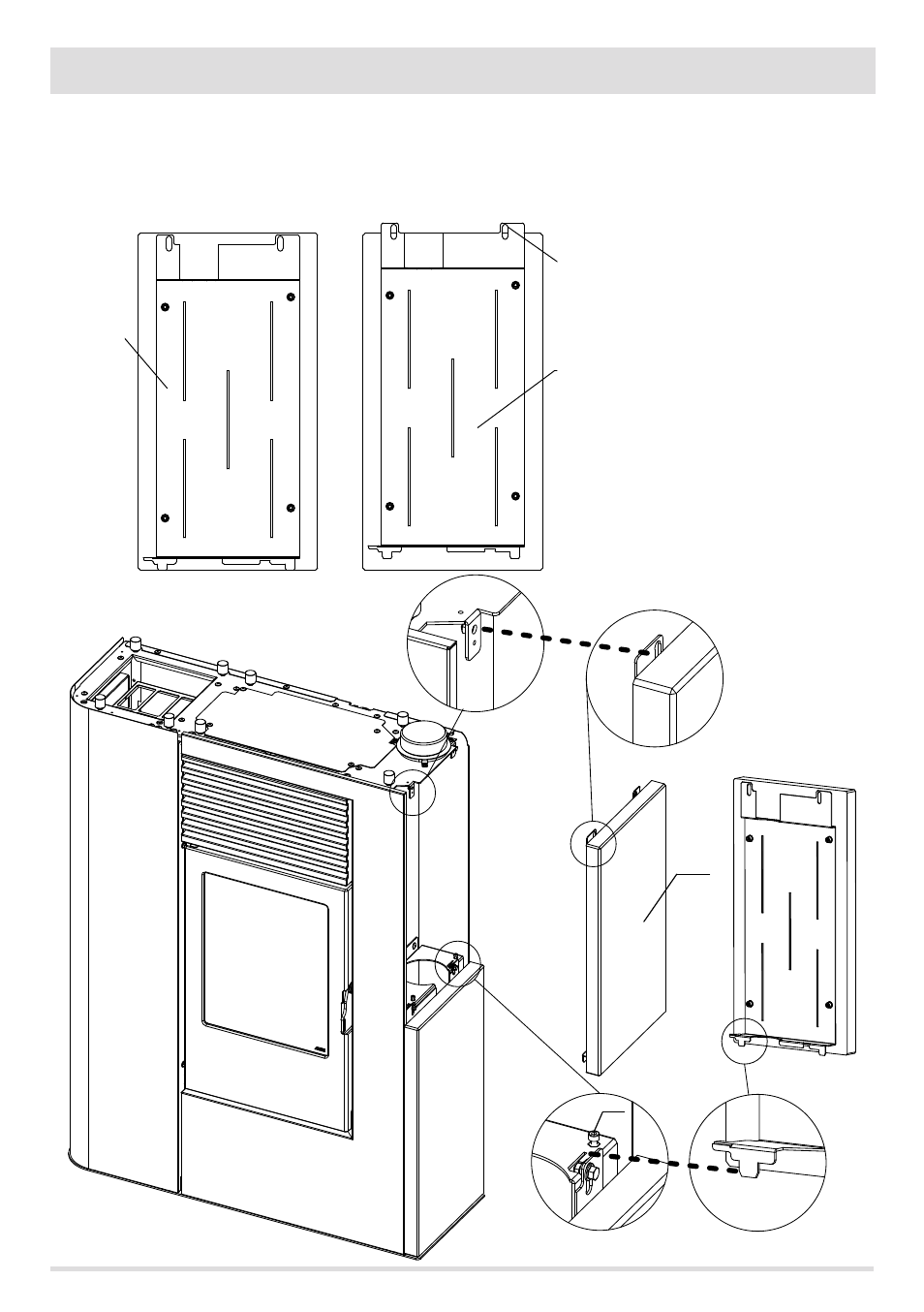

• Avec les mêmes modalités effectuées pour le montage du panneau A il est possible de fixer le panneau B. En bas, le
s languettes
- pos.
d - présentes sur le panneau doivent entrer dans les trous présents sur la structure tandis qu’en haut il y a deux
vis et deux écrous
-
pos. f - qui bloquent le panneau à la structure. Le panneau B repose sur les deux vis réglables “e”. Il est possible que les panneaux
A et B se touchent ou bien qu’il y ait une fente trop importante, à l’aide de la vis “e” réglable, il est possible d’éviter ce problème.
PANNEAUX EN CERAMIQUE (VUE INTERIEURE)
A/B = PANNEAU EN HAUT OU EN BAS
Ailettes
A
B
