POÊLE À PELLETS (ou GRANULÉS DE BOIS)
Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
22
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
E
F

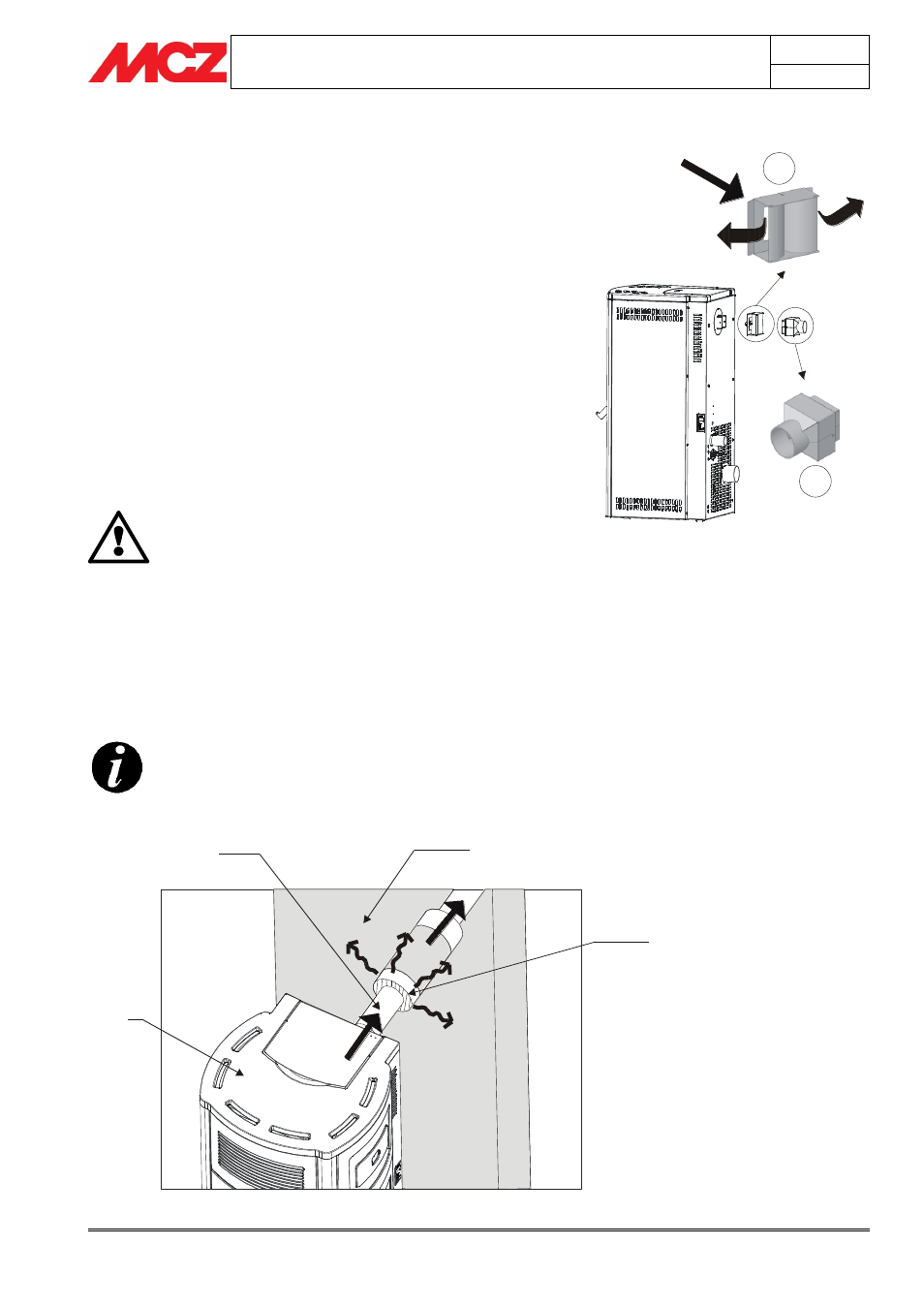

3.4.
RACCORDEMENT DES CANALISATIONS AIR
CHAUD SUR LE MODELE EGO ET STAR - COMFORT
AIR
Après avoir positionné correctement le poêle, il devient possible de
commencer la procédure d'installation des tuyaux d'air chaud.
Les poêles COMFORT AIR sont équipés en série d'un déviateur de l'air
E. En d'autres termes, la bride arrière d'évacuation de l'air chaud est
reliée à ce déviateur qui permet d'orienter l'air chaud à droite et à
gauche dans la pièce et ce, dans le cas où la canalisation de l'air chaud
n'est pas demandée.
Si la canalisation de l'air chaud est requise, il suffit de retirer le
déviateur E, relier le raccord insonorisé F (en option) qui permet une
évacuation de forme ronde et non plus carrée. Puis, procéder aux
diverses raccordements des tuyaux et des raccords MCZ appropriés qui
permettent de dévier le flux vers plusieurs diffuseurs d'air chaud
(bouche d'air à partir de 120 x 120 mm). Ces canalisations peuvent
également être murées. (VOIR LES OPTIONS)
Le tuyau de l'air en sortie peut atteindre des
températures très élevées, de l'ordre de 200°C. Ainsi,
il est nécessaire de l'isoler de manière appropriée et
avec des matériaux conçus à cet effet au niveau des
éventuelles surfaces inflammables ou sensibles aux
variations de température (ex. : virage des couleurs,
goulottes pour les câbles électriques, placoplâtre,
etc.). Il est en outre nécessaire de protéger les
personnes et les animaux contre tout contact
volontaire ou accidentel. Toujours respecter les
normes et les lois en vigueur dans la région où le
produit est installé.
Il est conseillé de prévoir une isolation tout au long
du passage du tuyau afin de diminuer les dispersions
de chaleur et augmenter le rendement dans la pièce.
ISOLANTE
TUYAU SORTIE
D’AIR CHAUD
PAROI DE TRAVERSÉE
POÊLE
