CARACTÉRISTIQUES TECHNIQUES
Faire vérifier l’efficience du conduit de fumée par un technicien autorisé.
Le conduit de fumée doit être étanche aux fumées, avoir un tracé vertical sans goulets d’étranglement, être réalisé avec des matériaux
imperméables aux fumées, à la condensation, thermiquement isolés et adaptés pour résister dans le temps aux sollicitations mécaniques
normales (il est conseillé d’utiliser des cheminées en acier A/316 ou en matériau réfractaire à double chambre isolée de section ronde).
Il doit être isolé à l’extérieur pour éviter des phénomènes de condensation et réduire l’effet du refroidissement des fumées. Il doit être
éloigné des matières combustibles ou facilement inflammables avec un vide d’air ou des matériaux isolants : vérifier la distance indiquée
par le producteur de la cheminée conformément à la norme EN1443. L’embouchure de la cheminée doit être située dans la même pièce
que l’appareil, ou tout au plus, dans la pièce adjacente et elle doit avoir une chambre de collecte de la suie et de la condensation en-
dessous de l’embouchure, accessible par un volet métallique étanche.

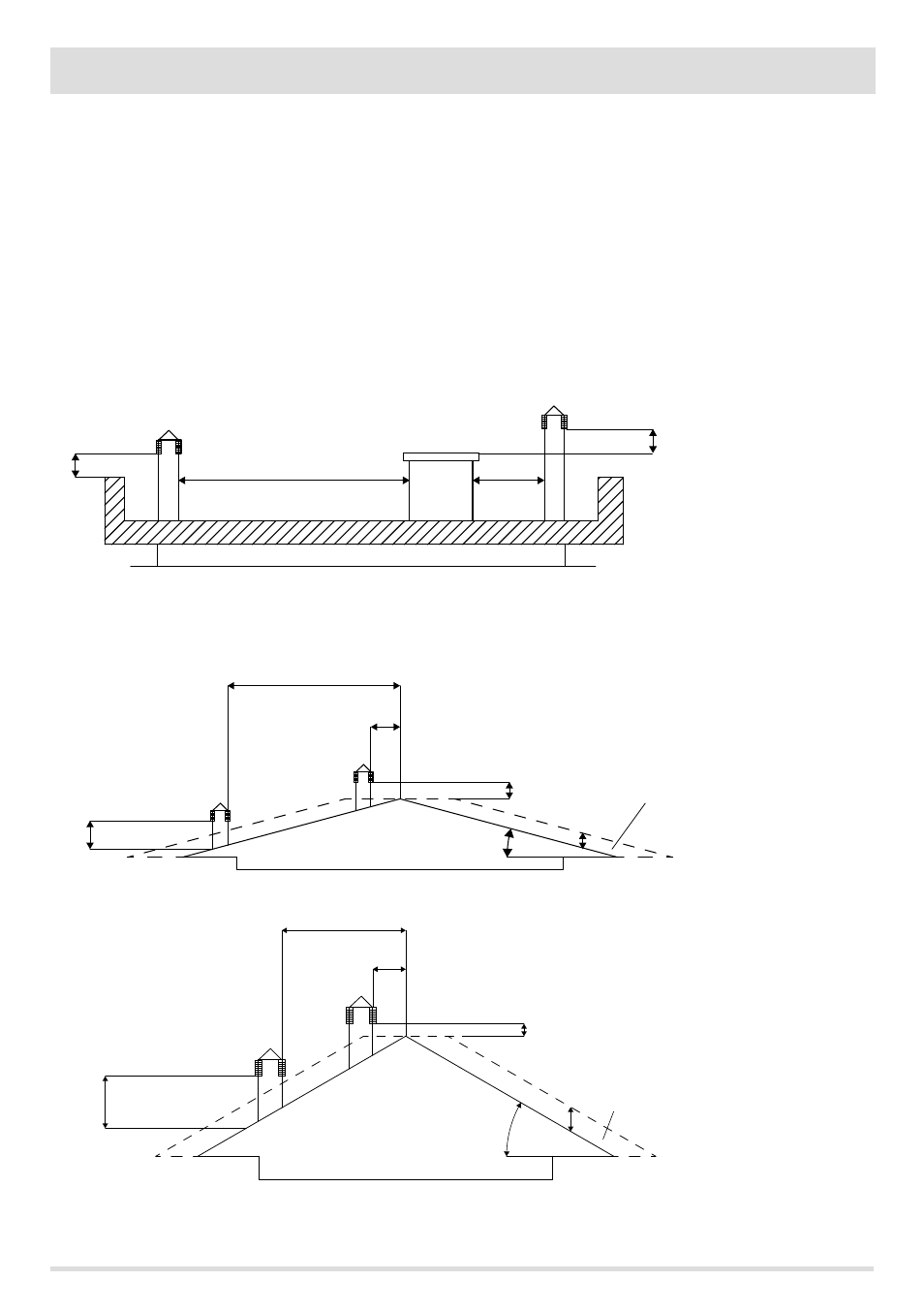

TOIT PLAN
TOIT À 15°
TOIT À 30°
A = 0,50 mètre
B = DISTANCE > 2 mètres
C = DISTANCE < 2 mètres
D = 0,50 mètre
E = VOLUME TECHNIQUE
A = MIN. 1,00 mètre
B = DISTANCE > 1,85 mètre
C = DISTANCE < 1,85 mètre
D = 0,50 mètre AU-DESSUS
DU FAITE
E = 0,50 mètre
F = ZONE DE REFLUX
A = MIN. 1,30 mètre
B = DISTANCE > 1,50 mètre
C = DISTANCE < 1,50 mètre
D = 0,50 mètre AU-DESSUS
DU FAITE
E = 0,80 mètre
F = ZONE DE REFLUX
FIGURE 2
FIGURE 3
FIGURE 4
