5-MONTAGE DU POÊLE STAR
Service Technique - Droits réservés - Reproduction interdite

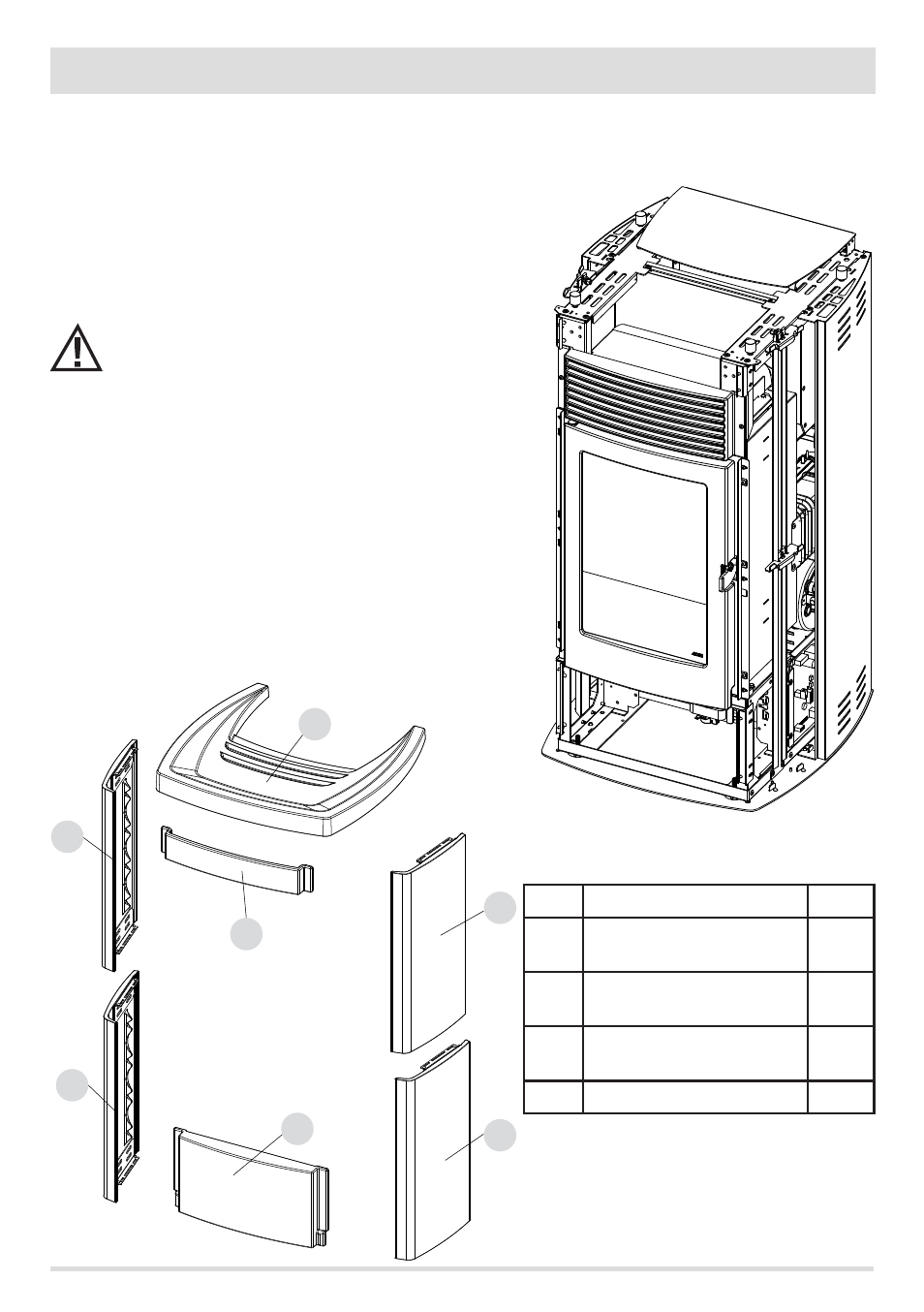

Lors de la livraison, le poêle Star se présente sans son revêtement en céramique, comme sur l’image ci-dessous.
Prendre la boîte avec les céramiques (figure en-bas) et les préparer pour le montage. Les céramiques sont déjà complètement assemblées
et prêtes à être installées sur le poêle.
Parties électriques sous tension : mettre le produit sous
tension uniquement quand son assemblage est terminé.
Les céramiques sont délicates : les manier avec
soin.
POS. DESCRIPTION N°
A PARTIE SUPÉRIEURE EN
CÉRAMIQUE
1
B PANNEAU AVANT SUPÉRIEUR EN
CÉRAMIQUE
1
C PANNEAU AVANT INFÉRIEUR EN
CÉRAMIQUE
1
D PANNEAU LATÉRAL 4
POÊLE SANS REVÊTEMENT
