17
3-INSTALLATION ET MONTAGE
FIXATION À LA BASE DE L’INSERT
Il est obligatoire de bloquer le produit sur un plan car durant les opérations d’entretien annuelles de la part du technicien autorisé, la
chambre de combustion peut être ôtée de son emplacement à laide de deux guides extensibles.
Pour fixer l’insert, procéder comme suit :

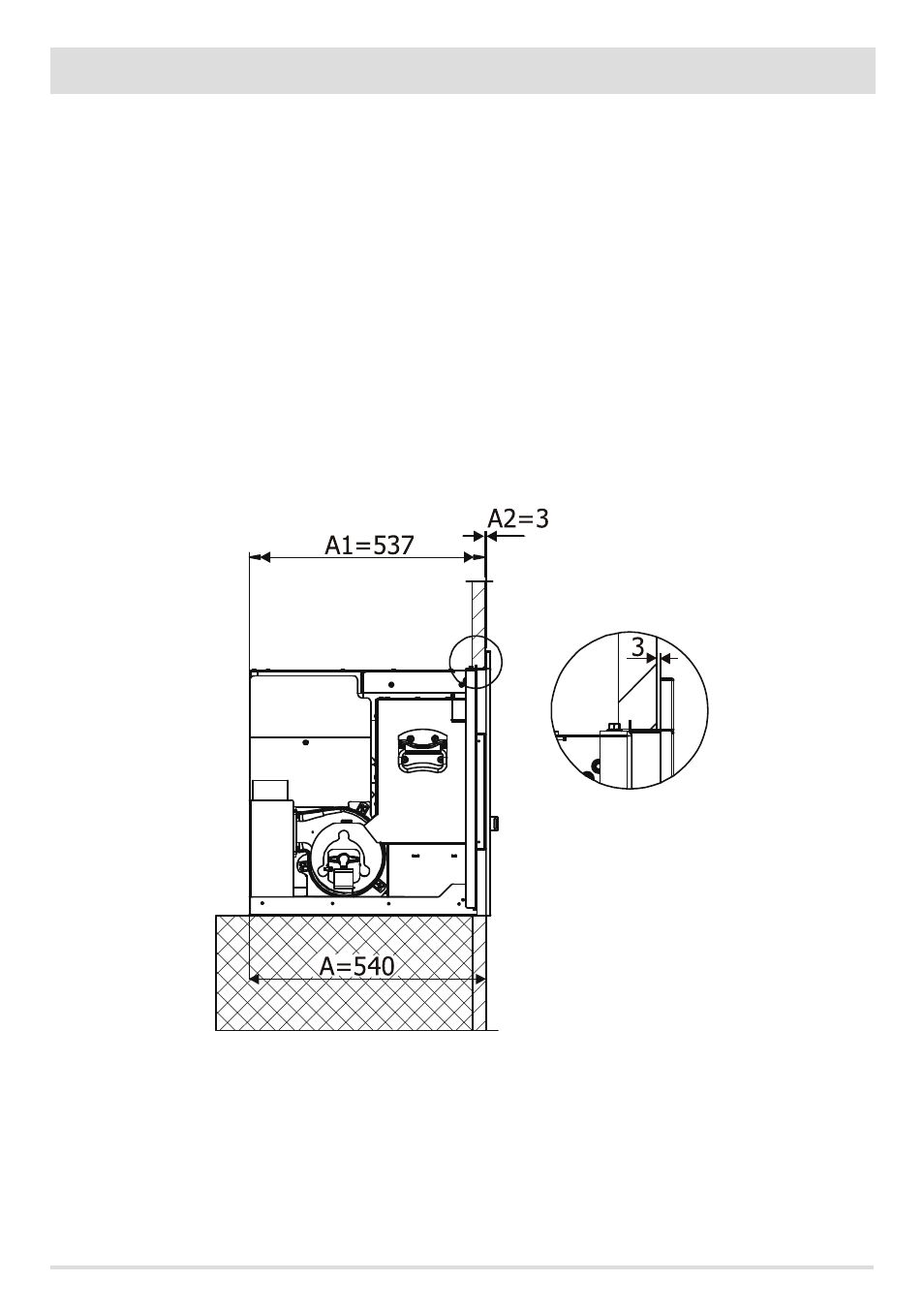

• Mesurer la distance (A) entre la butée du cadre et l’extérieur du support de façon à pouvoir le remettre de façon correcte.
A= 540 mm (mesure entre butée du cadre et extérieur du support).
A1= 537 mm (mesure entre extérieur de la paroi et extérieur du support).
A2= 3 mm (mesure entre extérieur de la paroi et butée du cadre).
• Enlever le cadre de compensation C (voir paragraphe correspondant).
• Dévisser les vis en bas (B) sous le cadre.
• À ce moment-là, extraire la machine et la séparer de son support (D).
• Positionner le support (D) à la distance de la paroi mesurée précédemment (A1) voir figure.
• Avec les vis fournies, fixer le support (D) à la base (E) en faisant attention à ce que le plan de blocage du support (D) et la paroi soient
perpendiculaires.
• Repositionner la machine sur le support (D), réinsérer les vis (B) en vérifiant que la machine et le support soient bien fixés afin de
garantir le fonctionnement du produit.
Il est très important de s’assurer d’avoir bien respecté les mesures de positionnement de la base du produit, en faisant
très attention à ce que le plan de blocage du support et la paroi soient bien perpendiculaires. S’assurer aussi que les vis
fixent bien la machine au support.
